Flug Kontrolleinheit ersetzen

Geschrieben von: Robert Comstock

Kommentare: 3

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 Minuten

Einleitung

Nachdem das Gehäuse entfernt wurde, kannst du die Flug Kontrolleinheit entfernen. Dies beinhaltet das entfernen sämtlicher Kabelverbindungen.

Werkzeuge

Schritt 1

Drehe den Quadrocopter so zu dir, dass der Akku wie auf dem Bild zu dir zeigt.
Denk daran den Copter vor der Demontage auszuschalten.

Schritt 2

Drücke die beiden Druckknöpfe jeweils mit Daumen und Zeigefinger und ziehe den Akku vorsichtig aus den Rahmen
Halte de Copter mit deiner anderen Hand fest, sodass er fixiert ist.

Schritt 4

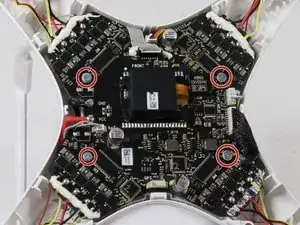

Entferne die vier T6 Schrauben.
Jeder Arm hat eine T6 Schraube am Ende.

Schritt 5

Entferne die acht T8 Schrauben.
Jeder Arm verfügt über 2 solcher Schrauben.

Schritt 6

Entferne die vier T8 Schrauben.
Jeweils eine an jedem Arm - nahe dem Landegestell.

Schritt 7

Drehe den Copter wieder auf die richtige Seite.
Ziehe die silbernen Aufkleber auf den Armen ab.

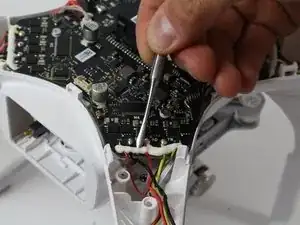

Nimm einen Spudger um die beiden Hälften zu separieren.
Dieser Schritt benötigt ein wenig Kraft. Man hört wie sich die Clipse lösen.
Entferne das Gehäuse noch nicht komplett da sich dort noch ein Kabel befindet welches zuvor von der Kontrolleinheit entfernt werden muss.

Schritt 8

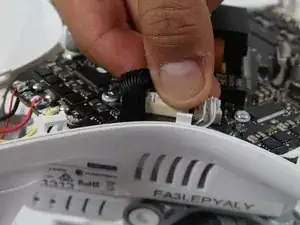

Hebe die obere Schale an um an das Flachbandkabel zu gelangen und es von der Kontrolleinheit zu lösen.
Folge dem Flachbandkabel um den Connector zu finden.
Klicke die Halterung zur Seite und ziehe das Kabel aus dem Anschluss.
Jetzt kannst du das Gehäuse komplett entfernen.

“Press the tab on the side of the connector and pull up on the cable.”

The 2015 W323A model I am working on has no tab on the side of the connector. Connector released quite easily when I applied upward pressure away from the board, pulling on the all wires together. A little wiggle side to side helped. Be patient. It’s a small connector.

O Smith - 01/09/20

Schritt 9

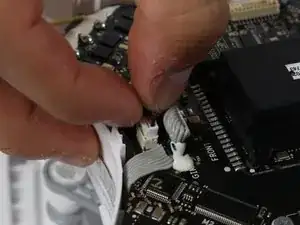

Halte ausschau nach den fünf Flachbandkabeln welche von der Hauptplatine entfernt werden müssen.
Suche die roten und schwarzen Stromkabel.
Suche dir die drei Kabelverbindungen welche von den LED aus gehen.

Schritt 10

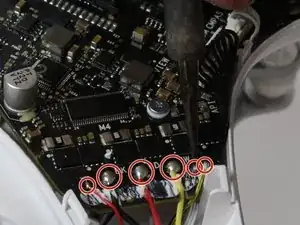

Benutze ein Plastewerkzeug um den Kleber von den Kabeln zu entfernen welche vom Motor und den LED kommen.
Entlöte die Motor- und LED-Kabel von jedem der vier Arme.
Entlöte die Stromkabel.

Schritt 11

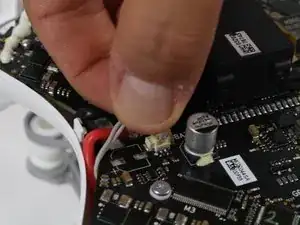

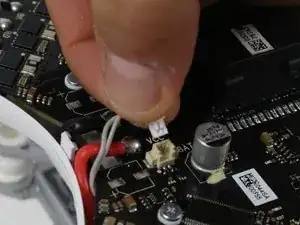

Entferne das Kabel welches nahe der Stromkabel liegt indem du den Stecker vorsichtig am oberen Ende greifst und ihn herausziehst.

Schritt 12

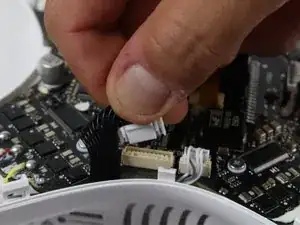

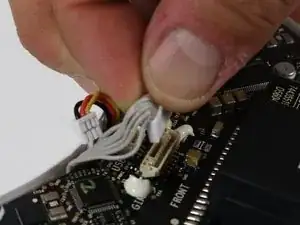

Entferne das schwarze Flachbandkabel sowie die umliegenden Kabel.

Schritt 13

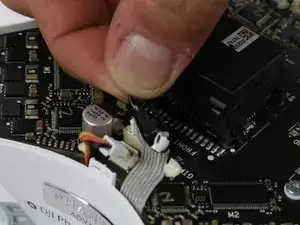

Suche dir das vordere Flachbandkabel auf dem Board.
Entferne die naheliegenden Kabel welche das Flachbandkabel umgeben. Diese sind schwarz, rot und geld.
Entferne das schwarze Band vom Kabel.

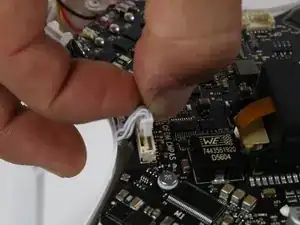

Entferne das Flachbandkabel indem du den Connector löst und es dann vorsichtig herauslöst.
