Einleitung
Bevor du mit der Reparatur anfängst, sei dir bewusst, dass du durch den Kondensator des Kamerablitzes einen Schock bekommen kannst. Stelle auch sicher, dass du geerdet bist, bevor du in die Nähe bzw am Motherboard der Kamera arbeitest, ansonsten läufst du Gefahr, eine statische Entladung an wichtige Komponenten abzugeben.
Werkzeuge
-
-

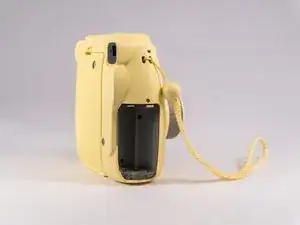

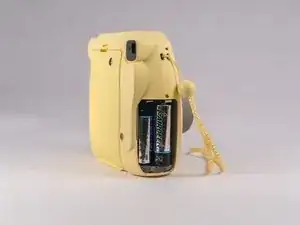

Entferne die Schrauben an der Unterseite der Kamera mit einem kleinen #00 Kreuzschlitzschraubendreher. Dann entferne die Schrauben rundum die Kamera.
-

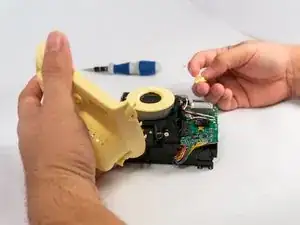

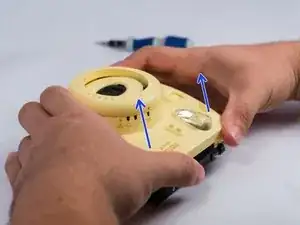

Wenn alle Schrauben entfernt wurden, hebele die Front vorsichtig auf. Bedenke, dass es eine Feder gibt, die die Front und die Hauptplatine miteinander verbinden. Pass also auf die Spannung der Feder auf.
-
-
-

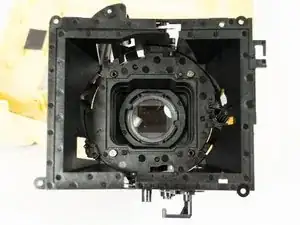

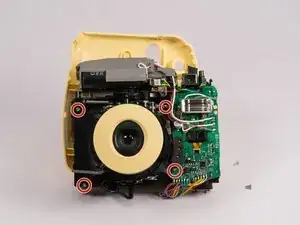

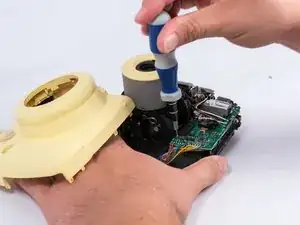

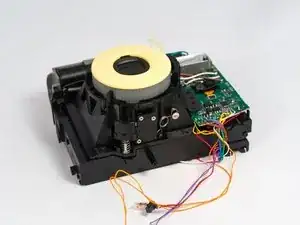

Finde die vier Schrauben an den Ecken der Objektiveinheit und entferne sie, um das Objektivgehäuse vom Hauptrahmen zu lösen. Behalte die Schrauben, um sie im nächsten Schritt zu verwenden.
-
-
-

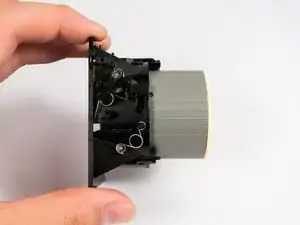

Entferne die Objektiveinheit vom Hauptrahmen der Kamera.
-

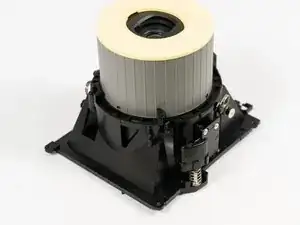

Besorge das Ersatzteil, um den Austausch durchzuführen.
-
Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
