Game Boy Advance Hauptplatine Austausch

Geschrieben von: Jay Aricheta
  • Kommentare: 3
Game Boy Advance Hauptplatine Austausch

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

15 - 20 Minuten

Einleitung

Hier wird der Austausch der Hauptplatine gezeigt.

  1. kXYoUEHAsWGPKEFe
    kXYoUEHAsWGPKEFe
    WmTJlvYkEnEOKX5e
    hARYgMZRr1ggfMnJ

    • Entferne die Batterieabdeckung, in dem du den Verschluss löst und die Abdeckung heraus nimmst.

  2. EdmFB3lCk51Otdqm

    • Schraube am Gehäuserückteil sechs TriWing Schrauben heraus.

  3. BhfRppJbIBKC4ZNC

    • Ganz unten ist eine Kreuzschlitzschraube #1. Drehe sie heraus.

    We recommend you change the the screw head to a Phillips 1 so you don't strip the screw. (Something we experienced)

    Adriano Agostino -

  4. sSNaRIcxSqRTPVfl

    • Halte das Vorderteil mit einer Hand fest und ziehe das Gehäuserückteil mit der anderen Hand ab.

    • Passe auf, dass die Seitenteile und Tasten nicht abfallen.

  5. WkkQIbeHrTlfEGGI
    WkkQIbeHrTlfEGGI
    X3pRpCLRTJHLWFRj

    • Ziehe die seitlichen Tasten vom Gehäuse ab.

    • Ziehe die Seitenteile ab.

    • Wenn die Tasten klemmen sind sie meistens nicht richtig platziert. Setze sie korrekt ein.

    my side pannel on the right is a little loose how do i fix it

    Mark -

  6. RRebCeaukHvKwKfZ

    • Ziehe den grauen Einschaltknopf aus dem Gerät heraus. Ersetze ihn durch einen neuen, falls nötig.

  7. JvCo1AeCraFKyq3u

    • Entferne drei Kreuzschlitzschrauben #1 auf der Hauptplatine.

  8. Zt5QVxBOF3KYi6nk
    Zt5QVxBOF3KYi6nk
    pYOYGdlqudvRSNjS

    • Ziehe die Hauptplatine weg vom Vorderteil. Fasse sie dazu am unteren Rand an und achte auf das Flachbandkabel am oberen Rand. Es ist immer noch verbunden.

    • Sei vorsichtig. Das Flachbandkabel ist empfindlich und kann leicht beschädigt werden.

  9. PShAUXBUS6tTZQCt
    PShAUXBUS6tTZQCt
    CbINuYWAAbUWDyiy
    CCqwROISYgTlsbHX

    • Entferne die Tastenflächen aus deren Sockel.

    • Entferne die Plastik-Tasten und das D-Pad, per Hand oder mit einer Pinzette, von den Tastenflächen .

  10. UfvTh6Wc1GFhwgQl

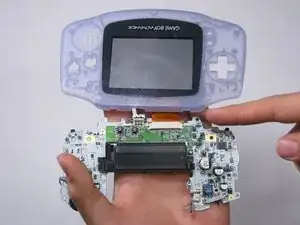

    UfvTh6Wc1GFhwgQl

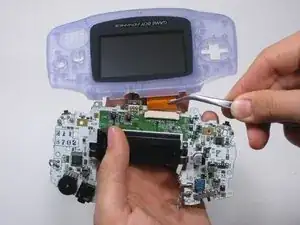

    j1ZRYIwBHypZPPeA

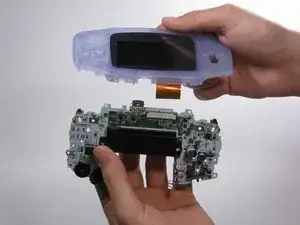

    Gh1NpHmYyIVFxiQI

    • Ziehe das Flachbandkabel vorsichtig mit einer Pinzette von der Hauptplatine ab.

    Rather than using Tweezers to pull the cable, you can lift the two little brown locks on either side of it, then it comes loose without any force at all! :)

    Khost -

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
