Game Boy Advance LCD Austausch

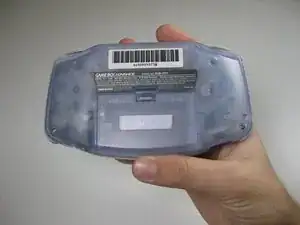

Entferne die Batterieabdeckung, in dem du den Verschluss löst und die Abdeckung heraus nimmst.

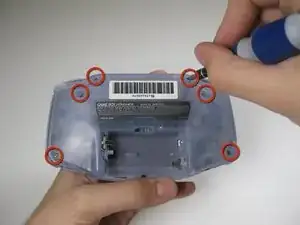

Schraube am Gehäuserückteil sechs TriWing Schrauben heraus.

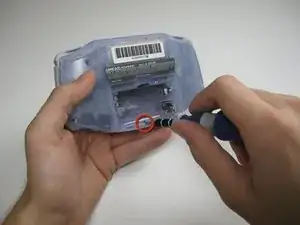

Ganz unten ist eine Kreuzschlitzschraube #1. Drehe sie heraus.

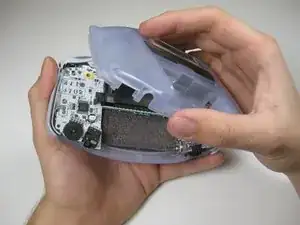

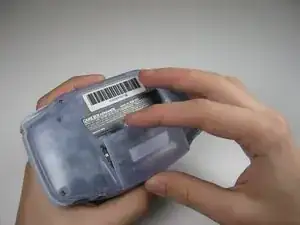

Halte das Vorderteil mit einer Hand fest und ziehe das Gehäuserückteil mit der anderen Hand ab.

Ziehe die seitlichen Tasten vom Gehäuse ab.

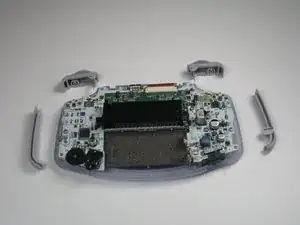

Ziehe die Seitenteile ab.

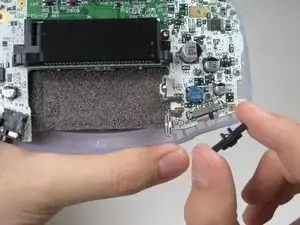

Ziehe den grauen Einschaltknopf aus dem Gerät heraus. Ersetze ihn durch einen neuen, falls nötig.

Entferne drei Kreuzschlitzschrauben #1 auf der Hauptplatine.

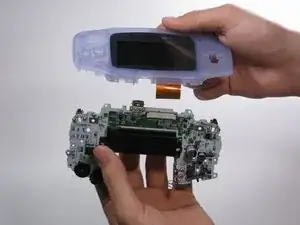

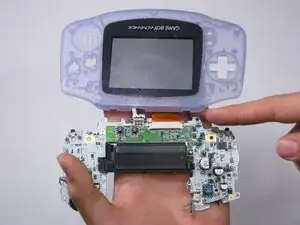

Ziehe die Hauptplatine weg vom Vorderteil. Fasse sie dazu am unteren Rand an und achte auf das Flachbandkabel am oberen Rand. Es ist immer noch verbunden.

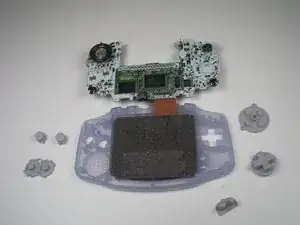

Entferne die Tastenflächen aus deren Sockel.

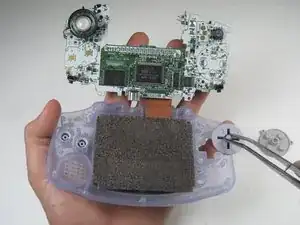

Entferne die Plastik-Tasten und das D-Pad, per Hand oder mit einer Pinzette, von den Tastenflächen .

Der Verbinder des Flachbandkabel ist mit einem einem braunen Streifen aus Kunststoff im Sockel festgeklemmt.

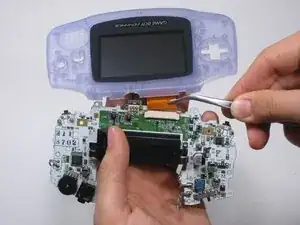

Löse die braune Sicherung indem du sie mit der Spitze eines Spudgers auf beiden Seiten vorsichtig lockerst.

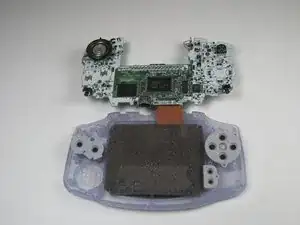

Jetzt kann das Flachbandkabel frei herausgezogen werden. Benutze dazu den Spudger. Du solltest dazu keinerlei Kraft verwenden, prüfe sonst, ob die braune Sicherung wirklich gelöst ist.

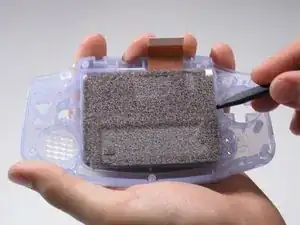

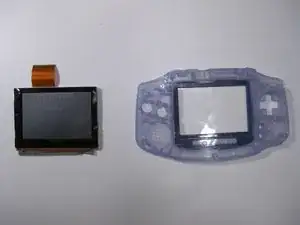

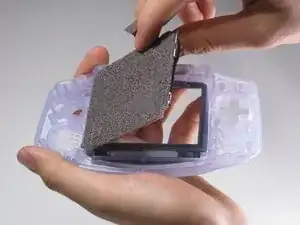

Hebe das LCD mit dem Spudger aus der Frontscheibe. Setze den Spudger direkt links am Steuerkreuz ein.
