Game Boy Advance Lautsprecher Austausch

Geschrieben von: Adam
  • Kommentare: 4
Game Boy Advance Lautsprecher Austausch

Schwierigkeitsgrad

Sehr schwierig

Schritte

9

Zeitaufwand

30 - 40 Minuten

Einleitung

Hier wird der Austausch der Lautsprecher gezeigt.

  1. kXYoUEHAsWGPKEFe
    kXYoUEHAsWGPKEFe
    WmTJlvYkEnEOKX5e
    hARYgMZRr1ggfMnJ

    • Entferne die Batterieabdeckung, in dem du den Verschluss löst und die Abdeckung heraus nimmst.

  2. EdmFB3lCk51Otdqm

    • Schraube am Gehäuserückteil sechs TriWing Schrauben heraus.

  3. BhfRppJbIBKC4ZNC

    • Ganz unten ist eine Kreuzschlitzschraube #1. Drehe sie heraus.

    We recommend you change the the screw head to a Phillips 1 so you don't strip the screw. (Something we experienced)

    Adriano Agostino -

  4. sSNaRIcxSqRTPVfl

    • Halte das Vorderteil mit einer Hand fest und ziehe das Gehäuserückteil mit der anderen Hand ab.

    • Passe auf, dass die Seitenteile und Tasten nicht abfallen.

  5. WkkQIbeHrTlfEGGI
    WkkQIbeHrTlfEGGI
    X3pRpCLRTJHLWFRj

    • Ziehe die seitlichen Tasten vom Gehäuse ab.

    • Ziehe die Seitenteile ab.

    • Wenn die Tasten klemmen sind sie meistens nicht richtig platziert. Setze sie korrekt ein.

    my side pannel on the right is a little loose how do i fix it

    Mark -

  6. RRebCeaukHvKwKfZ

    • Ziehe den grauen Einschaltknopf aus dem Gerät heraus. Ersetze ihn durch einen neuen, falls nötig.

  7. PShAUXBUS6tTZQCt
    PShAUXBUS6tTZQCt
    CbINuYWAAbUWDyiy
    CCqwROISYgTlsbHX

    • Entferne die Tastenflächen aus deren Sockel.

    • Entferne die Plastik-Tasten und das D-Pad, per Hand oder mit einer Pinzette, von den Tastenflächen .

  8. DEshmWIj2G6AEUcj
    DEshmWIj2G6AEUcj
    WFj3jIGZNQBohUHK
    UMpHG3VBpkRwGZVA

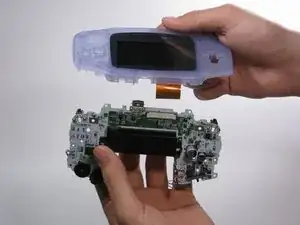

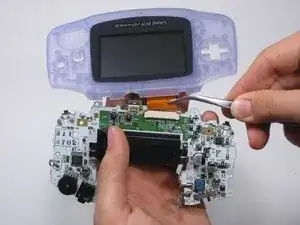

    • Ziehe das Flachbandkabel vorsichtig mit einer Pinzette von der Hauptplatine.

    DO NOT USE TWEEZERS ON THE RIBBON CABLE. DO NOT PULL ON THE RIBBON CABLE LIKE THAT.

    theres 2 brown tabs on each side of the connector. You slide both those up and the ribbon cable slides right out with no need to use tweezers. Don't risk damaging your ribbon cable.

    Vincent C. -

  9. 1cHW1jTmDy1tEFax
    1cHW1jTmDy1tEFax
    XdLLHfXxxYbnulHq
    4w4wLbXTlcqHeMGt

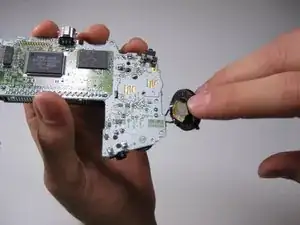

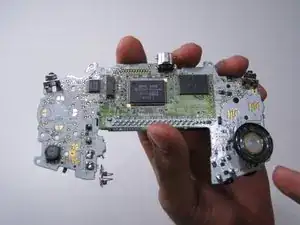

    • Schiebe den Lautsprecher vorsichtig nach rechts und löte die beiden Anschlüsse auf der Hauptplatine ab.

    • Passe beim Entlöten auf und überhitze nicht die Hauptplatine.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Adam

Mitglied seit: 21/01/10

795 Reputation

Ein Kommentar

When no sound in GBA. Is the broken speaker the most common problem ? Or some SMD part in circuit board ? What to do if the new replaced speaker emits no sound ?

Pekka Hollola -
