Game Boy Batterie der Cartridge tauschen

Geschrieben von: Zane Hogue
  • Kommentare: 8
Game Boy Batterie der Cartridge tauschen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

5 - 30 Minuten

Einleitung

Diese Anleitung zeigt, wie die Batterie in der Cartridge eines Gameboy getauscht werden kann. Du musst dazu einen Lötkolben verwenden.

Werkzeuge

Ersatzteile

  1. LS2T2Xo1wmdJ2BGL
    LS2T2Xo1wmdJ2BGL
    ahWoP1YqPfMZANmb
    MglCyeIsKCYPft3S

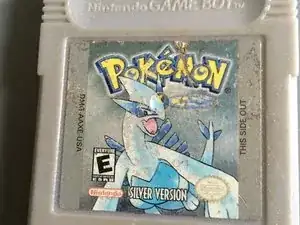

    • Der Gameboy gibt eine Fehlermeldung wie im ersten Bild aus.

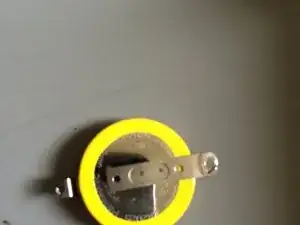

    • Die benötigte Batterie ist eine 3V Knopfzelle vom Typ CR2025 mit Lötfahnen, wie im dritten Bild gezeigt.

  2. PSvEpjTKsfBrcUkI
    PSvEpjTKsfBrcUkI
    UVMkRXKmeG5p3tQU
    CF5FRdqDOt12uMoF

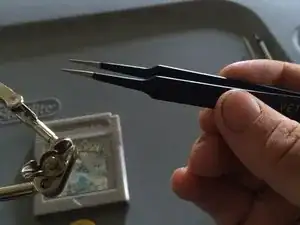

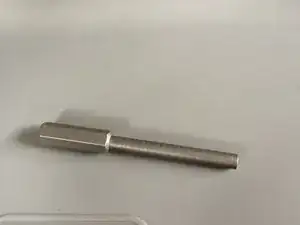

    • Heute den Lötkolben an, und halte deine Werkzeuge bereit.

  3. IkgDMIHrGnrlHpPh
    IkgDMIHrGnrlHpPh
    edTL1NNbGWL4kNP3
    FcZ2tcElPkEThwGu

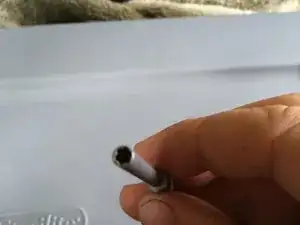

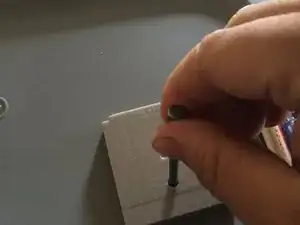

    • Zum Öffnen benötigst du ein spezielles Gamebit, z.B. von iFixit . Drehe die Schraube auf der Rückseite der Cartridge auf.

    Is the screwdriver head part of any of the iFixit kits?

    damien.doury -

    Hi damien.doury! This is a Gamebit, you can find it in the Mako (64 bit kit), the Pro Tech, and the Manta kit. You can also buy the bit individually.

    Sam Goldheart -

  4. HcCVZUUJ3hyYafDV
    HcCVZUUJ3hyYafDV
    yS6Z5nir25jWH5dZ
    6KWVRml6xxNsSX1W

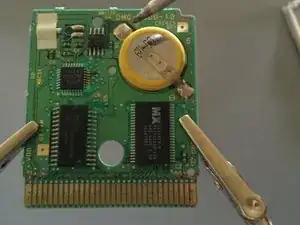

    • Schiebe die Vorderseite der Cartridge nach unten, bis die Platine frei liegt.

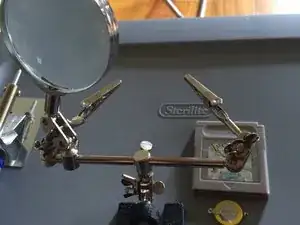

    • Hole die Platine aus dem Kunstoffgehäuse heraus und klemme sie in einem geeigneten Halter ("3.Hand") fest.

  5. edQcrV3SMaSJirRn
    edQcrV3SMaSJirRn
    kKALQ1R3xGkfcpVH
    eTIIMi4d2AXHsg6y

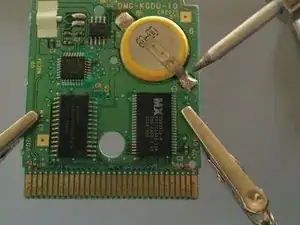

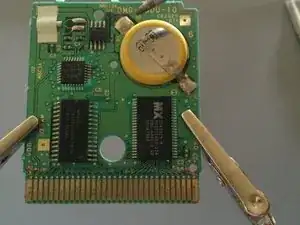

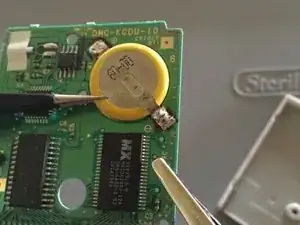

    • Erhitze eine der Lötfahnen mit dem Lötkolben, wenn das Lötzinn flüssig ist, dann ziehe die Fahne von der Platine weg.

    • Wiederhole für die zweite Lötfahne. Achte darauf, dass die Platine nicht zu heiß wird.

    • Löte die neue Batterie ein. Erhitze dazu zuerst die Lötstellen und drücke die Lötfahnen in das flüssige Lötzinn hinein. Wahrscheinlich benötigst du noch etwas frisches Lötzinn. Prüfe, ob die Batterie fest sitzt.

    If possible, use some flux when removing the original battery. Try to remove any excess solder that may be there. Then use flux again before attaching the new battery.

    Jake Allen -

  6. c4tdiQ2aVxhtZ5gQ
    c4tdiQ2aVxhtZ5gQ
    DUXXpoukjRADLKDi

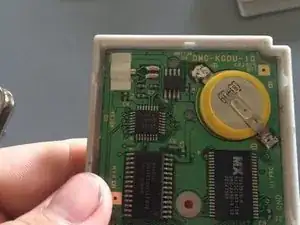

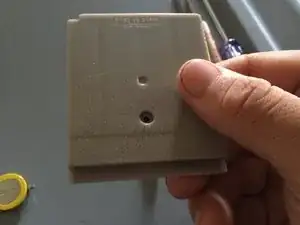

    • Der letzte Schritt besteht darin, die Platine wieder in das Kunststoffgehäuse einzusetzen, die Abdeckung zu schließen und die Schraube festzuziehen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Zane Hogue

Mitglied seit: 14/07/14

690 Reputation

5 Kommentare

Do you know what battery type is needed for older games like Pokémon Green?

There are no telling marks and it's notably smaller than the battery used for others I've fixed like Crystal or Red. I want to be sure I'm using the right replacement.

jackson3jonathan -

The older cartridges should use the CR2025 the gameboy advanced cartridges sometimes use the CR1616, I buy my batteries off of amazon with the soldering tabs on them

Zane Hogue -

When you change a Gameboy Cartridge battery, do you lose the currunt game save , THX

Ken Stock -

Yes, anytime power is lost to the volatile memory the save is wiped.

Austin Fischer -

The purpose of the battery in the cartridge is to retain stored memory such as saved games so if you remove the battery for replacement or the battery dies it will delete the saved game. Sucks really hope this helps

Zane Hogue -
