Game Boy Color Bildschirmscheibe Austausch

Geschrieben von: Nick Katsantones
  • Kommentare: 7
Game Boy Color Bildschirmscheibe Austausch

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

15 - 20 Minuten

Einleitung

Die Bildschirmscheibe aus Kunststoff befindet sich als Abdeckung über dem LCD Display. Hör wird gezeigt wie du sie austauschen kannst.

  1. c3LIxTjWvUGxcYZu
    c3LIxTjWvUGxcYZu
    oYIXQjPFhQsYx4cb

    • Das Batteriefach befindet sich auf der Rückseite des Game Boy Color.

    • Drücke die Rasten nach oben. Kippe den Batteriefachdeckel nach oben und hebe ihn weg.

  2. uFQGYmIMX2PCiLaG

    • Entferne die Batterien aus dem Fach.

  3. DsXcimKolb1pBNXH

    • Schraube die sechs TriWing Y1 Schrauben auf der Rückseite wie im Bild gezeigt heraus. Die unteren beiden Schrauben befinden sich im Batteriefach.

    I did this with a Y0 bit. It works if you are careful. I wouldn't recommend it on other consoles but for this tiny thing, it works.

    phnome -

  4. RrHNVnA1jYSYLAMJ
    RrHNVnA1jYSYLAMJ
    aFVfBIhWWKMpEAKh

    • Hebe das rückseitigen Gehäuseteil vorsichtig vom restlichen Gerät ab.

  5. SryC5LT6oTGaKeaU
    SryC5LT6oTGaKeaU
    RDTrtinAhjCcqaRW

    • Drehe die drei Kreuzschlitz #1 Schrauben heraus.

    It’s not mentioned here, but be sure to unplug the LCD flex cable at the top of the motherboard before removing the motherboard. To do so, gently press the clips on either side of the receptacle toward the top of the Game Boy. When they are both pressed up, the orange cable will slide freely out

    Ben Perkins -

    Thanks Ben. That's a very good point. Just ripping it out will cost you a couple bucks, not to mention your Gameboy will not work until you replace that ribbon cable.

    Chris Pavlik -

  6. GjDQ5jUVNGkkCCaj

    • Hebe die Hauptplatine vorsichtig aus dem vorderen Gehäuseteil heraus.

  7. AI5fQCgUWtkMOSpH

    • Schiebe vorsichtig eine Rasierklinge unter eine Ecke der Scheibe.

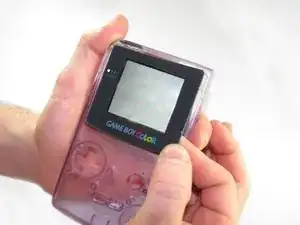

  8. bJFQIwFToSfxtO1U

    • Hebe die Ecke der Scheibe vorsichtig hoch, bis du sie mit den Fingern greifen kannst.

    • Hebe die Scheibe vorsichtig ringsum heraus.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Nick Katsantones

Mitglied seit: 18/01/13

883 Reputation

4 Kommentare

bro, you mustn't to dismount the console to only remove the old lend

sdfsafas -

You only need step 7 and 8.

h027299c -

An alternative method is to in step 7 insert a small screwdriver into the hole in the front shell where the power light goes through and push off the screen enough to pry it off with your hands. Thereby avoiding this razor-near-the-screen business. You will also most likely need some alcohol (or similar) to loosen the residue leftover from the old screen.

Nick G -

Yes that's true! I've seen repair videos where they do it the way you mentioned, much less of a headache

David Hannum -
