Game Boy Color LCD Flachbandkabel Austausch

Geschrieben von: Nick Katsantones
  • Kommentare: 2
Game Boy Color LCD Flachbandkabel Austausch

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

5 Minuten

Einleitung

Um an weitere Bauteile zu gelangen musst du das Flachbandkabel zum LCD entfernen.

  1. c3LIxTjWvUGxcYZu
    c3LIxTjWvUGxcYZu
    oYIXQjPFhQsYx4cb

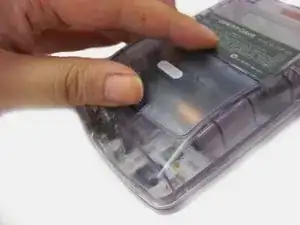

    • Das Batteriefach befindet sich auf der Rückseite des Game Boy Color.

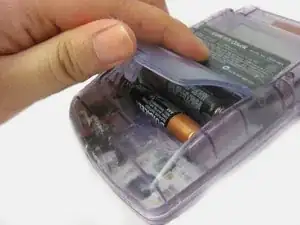

    • Drücke die Rasten nach oben. Kippe den Batteriefachdeckel nach oben und hebe ihn weg.

  2. uFQGYmIMX2PCiLaG

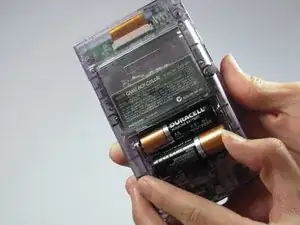

    • Entferne die Batterien aus dem Fach.

  3. DsXcimKolb1pBNXH

    • Schraube die sechs TriWing Y1 Schrauben auf der Rückseite wie im Bild gezeigt heraus. Die unteren beiden Schrauben befinden sich im Batteriefach.

    I did this with a Y0 bit. It works if you are careful. I wouldn't recommend it on other consoles but for this tiny thing, it works.

    phnome -

  4. RrHNVnA1jYSYLAMJ
    RrHNVnA1jYSYLAMJ
    aFVfBIhWWKMpEAKh

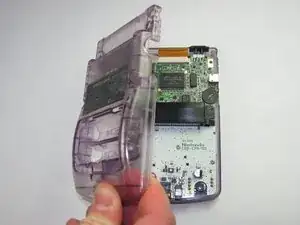

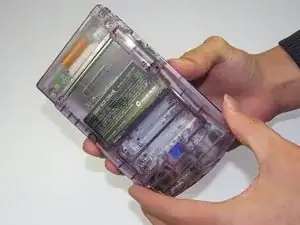

    • Hebe das rückseitigen Gehäuseteil vorsichtig vom restlichen Gerät ab.

  5. QLlb11byBHORVS6F

    • Ziehe die Laschen an jeder Seite mit einem Spudger hoch.

  6. qhFGO3C1pCyNBJNl

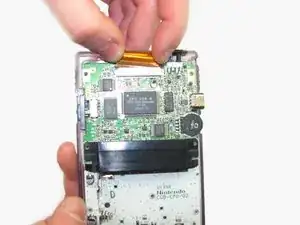

    • Entferne das Kabel vorsichtig aus dem Sockel.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Nick Katsantones

Mitglied seit: 18/01/13

883 Reputation

Ein Kommentar

How many pins are in the ribbon?

jakebrown199 -
