Game Boy Displayzeilen/Balken

Geschrieben von: Mitchell
  • Kommentare: 4
Game Boy Displayzeilen/Balken

Schwierigkeitsgrad

Mittel

Schritte

5

Zeitaufwand

30 Sekunden - 1 Stunde

Einleitung

Diese Anleitung zeigt dir, wie du das häufige Problem mit Zeilen/Balken auf dem Display reparieren kannst.

  1. RGmrtMWJ22OpxZFE
    RGmrtMWJ22OpxZFE
    tNtPdItZdLZBTNWp
    NcYqWKSBrD24DMaP

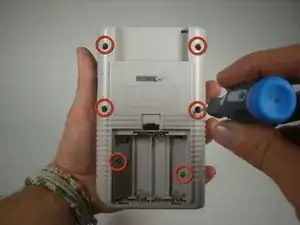

    • Entferne sechs Tri-Point Schrauben (eventuell auch Kreuzschlitzschrauben) und nimm das Rückgehäuse ab.

    • Beachte: die letzten beiden Schrauben befinden sich im Batteriefach.

  2. 5XsrOwwGJqbDjQ4n
    5XsrOwwGJqbDjQ4n
    IdJxrHITpNEKj6Q4

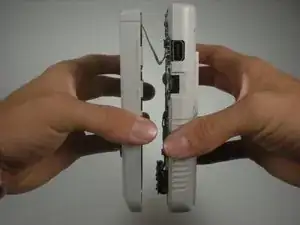

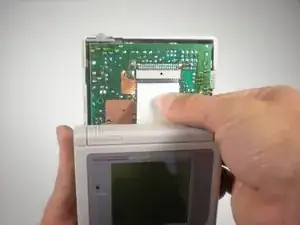

    • Hebe vorsichtig die obere Hälfte des Systems ab. Sei vorsichtig, denn eine Flachbandkabel verbindet noch die beiden Hälften des Geräts.

    • Löse das Flachbandkabel ab.

  3. VLdVw2kJEhanXVEY
    VLdVw2kJEhanXVEY
    FAfgnq5ODr43ZnYd
    TmpLEijPNdKvLHKE

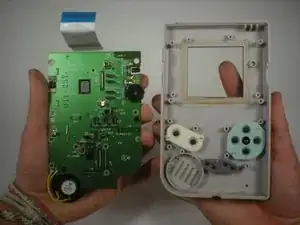

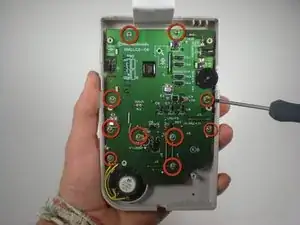

    • Drehe die Schrauben heraus, mit denen die Platine an der Vorderseite befestigt ist.

    • Entferne die Platine vom Gehäuse.

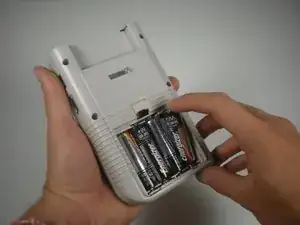

    • Setze die Batterien wieder in das Battereiefach ein, damit du den Bildschirm während der Reparatur testen kannst.

    • Schließe die Platine mit dem Flachbandkabel wieder am Rückgehäuse an.

  4. DyUTe2WEwug3gJvn

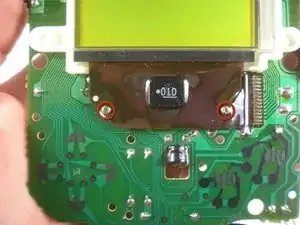

    • Bewege den Schieber für den Kontrast an der linken Seite ganz nach oben. Nimm deinen Lötkolben und bewege ihn vorsichtig am Flachbandkabel unterhalb des Bildschirms vor und zurück.

    • Achte darauf, dass du nicht den Bildschirm berührst!

    • Beachte: Möglicherweise ist das Flachbandkabel mit einem Gummistreifen bedeckt.

    one picture should show where to exactly put the soldering iron.

    Helmut Kohli -

    The picture does not completely match the description.

    Helmut Kohli -

    it would be handy to know what temperature to set for the soldering iron

    Vincenzo -

    • Am Anfang wirst du Pixelzeilen an- und wieder ausgehen sehen. Bewege deinen Lötkolben solange vor und zurück, bis der Bildschirm komplett schwarz ist.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
