Game Boy Micro LCD Austausch

Geschrieben von: Brendan Kelly

Kommentare: 8

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

Hier wird der Austausch des LCD gezeigt.

Werkzeuge

Schritt 1

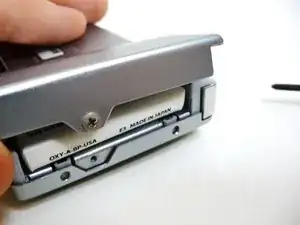

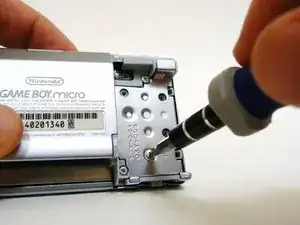

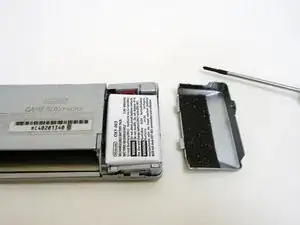

Entferne die PH00 Schraube an der Seite mit dem Steuerkreuz.
Hebe die Abdeckung vom Rest ab.

Schritt 2

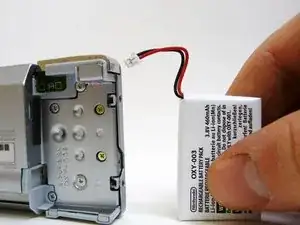

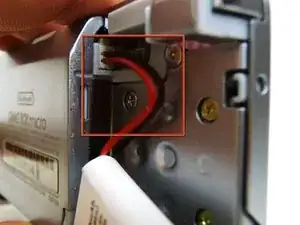

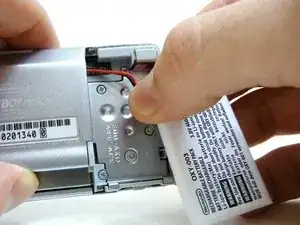

Der Akku ist mit einem Kabel und einem Plastikstecker verbunden.
Fasse die Kabel vorsichtig an.

I heard of someone doing this and the connecter got stuck in the plug. Is there any other way to do it?

Lucas Hoekstra (Lucas9810) - 22/05/17

Schritt 3

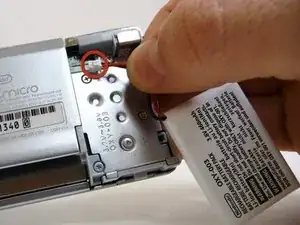

Ziehe an den Kabeln, bis sich der Stecker löst.
Sei vorsichtig! Ziehe nicht zu fest, damit nichts beschädigt wird.
Beim Zusammenbau musst du darauf achten, dass der Stecker genauso wieder eingesteckt wird.

Schritt 4

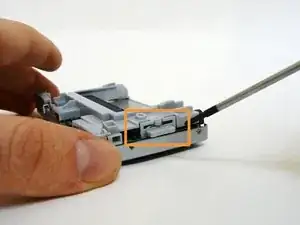

Finde die beiden Löcher an der Seite mit dem Steuerkreuz.

Schritt 5

Biege eine Büroklammer auf und schiebe den Draht nacheinander in ein Loch ein.
Du solltest ein leichtes Klicken hören.
Löse die obere Abdeckung vom Gerät.

schlechte erklärung an dieser stelle. ich hab vorsichtig gedrückt. da kam kein klicken also habe ich nach und nach etwas mehr gedrückt. das “klicken” was ich dann gehört habe war dann wie die halterung innen abgebrochen ist…..

entfernt diesen zusatzpunkt “du solltest ein leichtes klicken hören” daran sollte man sich nicht orientieren weil es blödsinn ist

BlackLevant - 26/04/21

Schritt 6

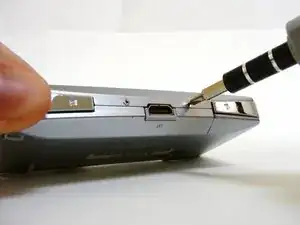

Entferne die beiden TriWing Schrauben an der Oberkante des Game Boy und zwei Schrauben in der Nähe des Schalters für Lautstärke/Kontrast.

It would be clearer if this were listed as 2 bullet points.

Spencer W - 06/07/17

Schritt 7

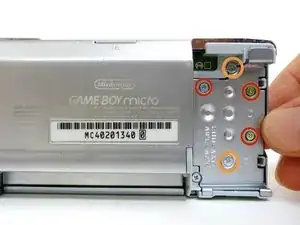

Entferne drei Kreuzschlitzschrauben#00
Entferne zwei TriWing Schrauben

If the color of the inner plastic discolors, the durability is weakened. Do not remove the screws.

If it is broken and damaged, there is no way to recover it.

kimhyojong - 13/05/18

Schritt 8

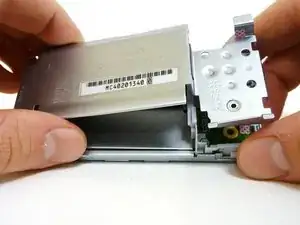

Hebe die Rückabdeckung vom Game Boy weg.

Schritt 9

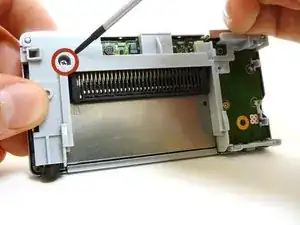

Entferne die beiden Kreuzschlitzschrauben #00 vom Plastikrahmen.
Beim Herausziehen des Plastikrahmens können die Seitentasten und der Lautstärkeregeler herausfallen.
Unter jeder Seitentaste ist eine kleine Feder. Verliere sie nicht.

Lost a spring, any way to get replacements?

Thanks.

Jacob Czarnopys -

Schritt 10

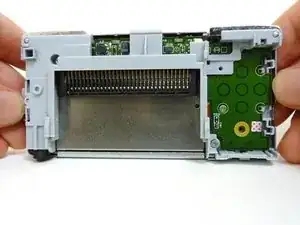

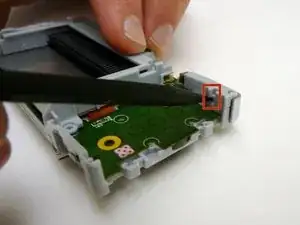

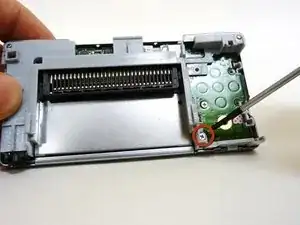

Drücke die kleine Klinke in der unteren rechten Ecke der Plastikführung mit einem Spudger nach unten.

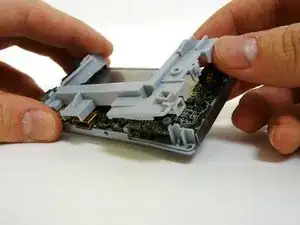

Fasse den Plastikrahmen am Rand an und hebe ihn von der Platine weg.

Schritt 11

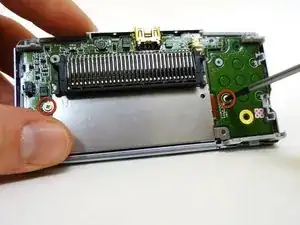

Entferne die beiden goldfarbenen Kreuzschlitzschrauben #00 von der Platine.

It's easier and adds less risk of damaging the gold cable to remove the #00 motherboard screw by the d-pad between steps 12 and 13, after the motherboard has been removed from the front plate. This also makes it easier to reassemble if following the steps backwards.

Spencer W - 06/07/17

Schritt 12

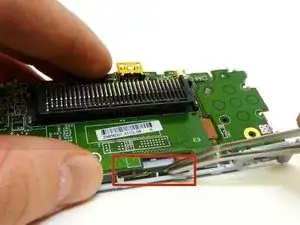

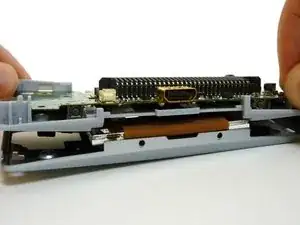

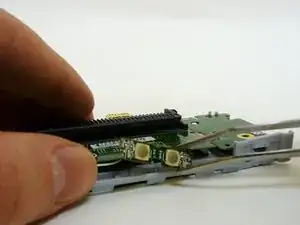

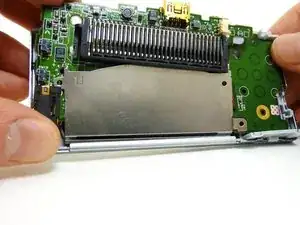

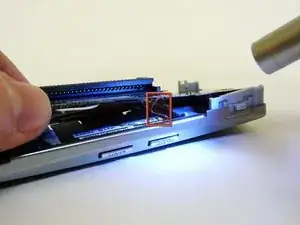

Hebe mit einer Hand vorsichtig die linke Oberkante der Platine hoch und aus dem Gehäuse.
Ziehe mit der anderen Hand an der Abschirmung bis die Lasche aus dem Gehäuse herauskommt.
Wenn das Abschirmband frei ist kannst du es nach unten heraus schieben.

When putting the console back together, it is vital that you remember this step and slide the EMI shield back UNDERNEATH the outer shell of the console. It’s easy to miss, and placing the EMI shield ABOVE the outer shell of the console will result in the motherboard becoming lopsided, making the last piece of the console not slide into place.

Austin Kelly - 10/06/18

Schritt 13

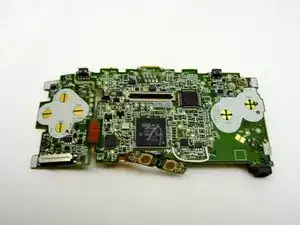

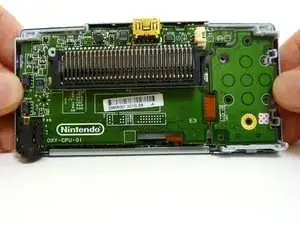

Die Platine ist nun frei zugänglich.
Sei beim Arbeiten an der Platine sehr vorsichtig. Beschädige sie nicht und keine der Bauteile.
Ein kleines Flachbandkabel verbindet Start- und Selecttaste mit der Platine. Es kann leicht zerreißen, ziehe nicht daran.
Hebe die Platine und die ganze vordere Abdeckung aus dem Gehäuse.
Die Einschalttaste kann dabei heraus fallen.

what if your start!/select buttons don't work?

dontspamme123 - 04/06/20

Schritt 14

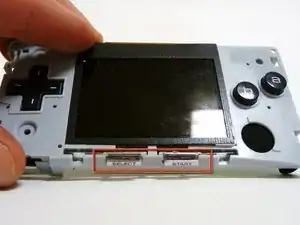

Wenn du die Platine entfernst können dabei Start- und Selecttaste heraus fallen.
Wenn sie nicht heraus fallen musst du sie mit einer Pinzette entfernen.

Schritt 15

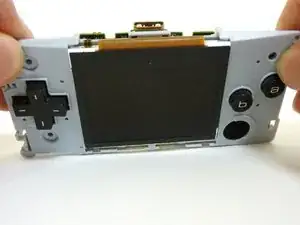

Ohne die Frontabdeckung bleibt dir noch die Kantine und das Tastenfeld. Das LCD ist mit einem Flachbandkabel an der Platine angeschlossen und kann aus dem Tastenfeld herausfallen.

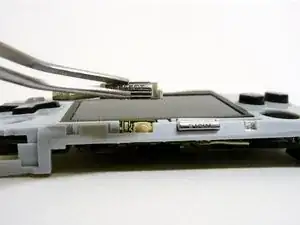

Fasse die kleine Start/Selectplatine mit einer Pinzette an und schiebe sie vorsichtig heraus.

Schritt 16

Hebe die ganze Platineneinheit aus dem Tastenfeld heraus.
Sei vorsichtig und beschädige keine der goldfarbenen Flachbandkabel auf der Platine.
Das LCD ist das einzige Bauteil welches die Platine mit dem Tastenfeld verbindet.

Schritt 17

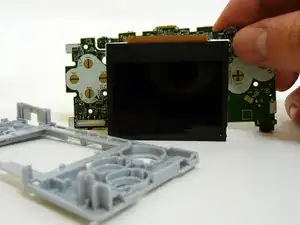

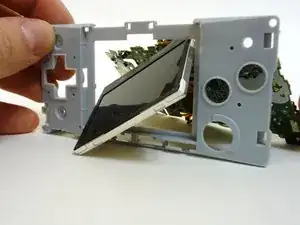

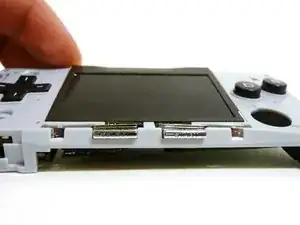

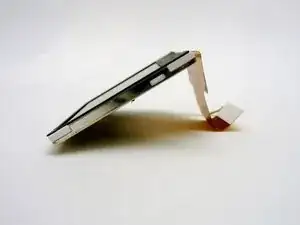

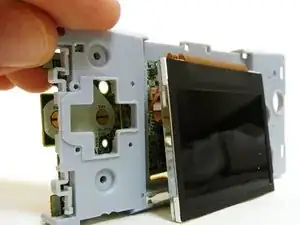

Um das LCD zu entfernen musst du es so verdrehen bis es diagonal in der quadratischen Öffnung im Tastenfeld steht und dann heraus schieben.
Jetzt kannst du die ganze Platineneinheit vom Tastenfeld lösen.

Schritt 18

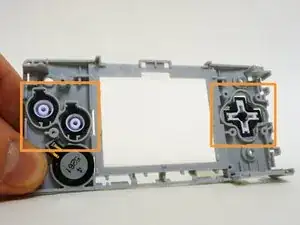

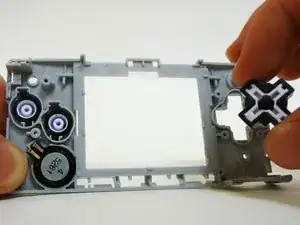

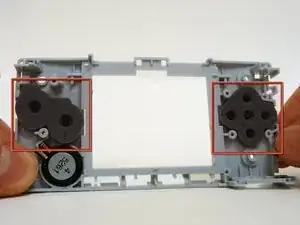

Auf dem Tastenfeld befinden sich zwei Gummiabdeckungen über den Tasten. Entferne sie.
Diese Abdeckungen liegen auf der Platine und kleben manchmal auf ihr fest. Wenn das so ist musst du sie vorsichtig abziehen.
Jetzt kannst du die Tasten zum Reinigen oder zum Austauschen entfernen.
Beim Zusammenbau müssen die Tasten genauso wieder eingesetzt werden.

Schritt 19

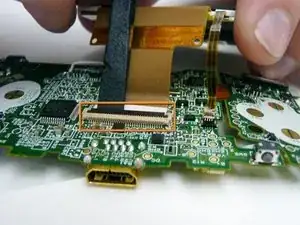

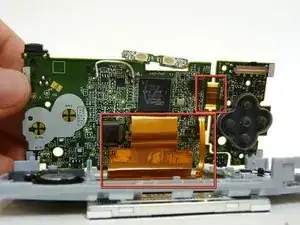

Das LCD ist mit zwei Flachbandkabel an der Platine angeschlossen.

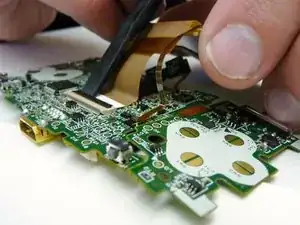

Löse den ZIF Verbinder des LCD mit einem Spudger.

Schritt 20

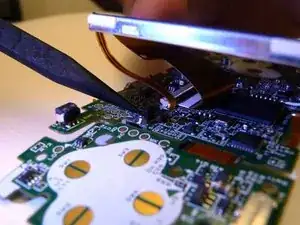

Hebe die kleine schwarze Lasche die das dünne Flachbandkabel festhält mit der Spudgerspitze hoch.

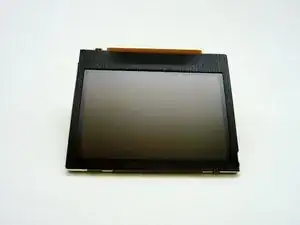

Beide Laschen müssen oben sein, dann kannst du die Kabel abziehen und das LCD entfernen.
