Game Boy Pocket Hauptplatine Austausch

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

20 - 40 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du die Hauptplatine austauschen kannst.

  1. AWIlQp2ZhVOOr1TP
    AWIlQp2ZhVOOr1TP
    UxomJZNUTaHCyXAp
    hXAoUMxBdf2AMXDD

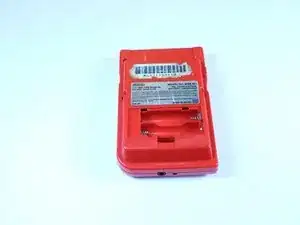

    • Lege den Game Boy mit der Vorderseite nach unten auf eine saubere glatte Fläche.

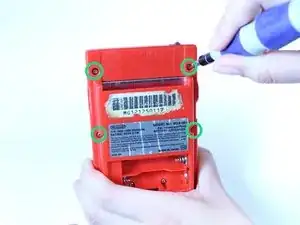

    • Drehe die vier TriWing Y1 Schrauben heraus.

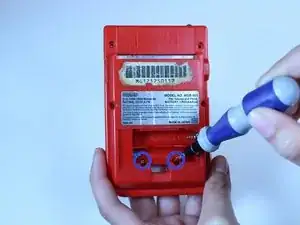

    • Drehe auch die beiden TrWing Y1 Schrauben im Batteriefach heraus.

  2. n2YcuycKM2eDwHTr
    n2YcuycKM2eDwHTr
    IArTBJRb6fCOiUvo
    ECl2r3DPGhAphGvN

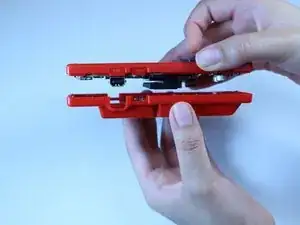

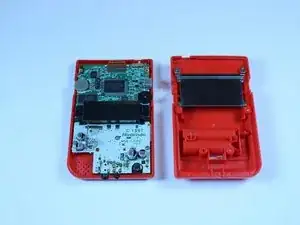

    • Trenne mit den Händen vorsichtig die beiden Gehäuseteile.

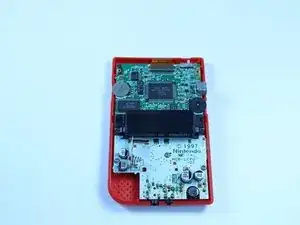

    • Lege das Rückteil zur Seite. Du brauchst es erst beim Zusammenbau.

  3. atuPqCpYXQQvqlqg

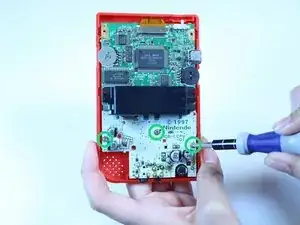

    • Drehe die drei Kreuzschlitzschrauben #1 an der Hauptplatine heraus.

  4. kjyEKrJidCHVlCJp
    kjyEKrJidCHVlCJp
    oK2RQKTEGn15CKro
    QJ4DMJjOWhOdkXPJ

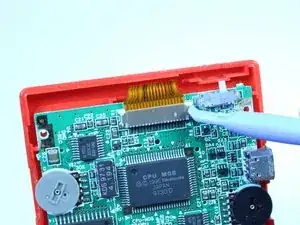

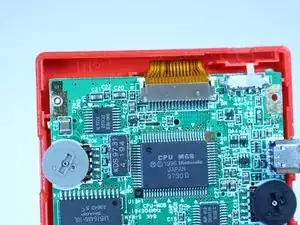

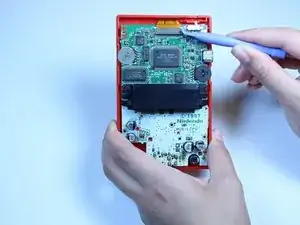

    • Löse die Klammer am Flachbandkabel mit einem Plastiköffnungswerkzeug.

    • Drücke zum Lösen auf beiden Seiten der Klammer.

  5. mJT4xCmWfEa5rDTO
    mJT4xCmWfEa5rDTO
    qbKPenRtbGSlJTRb

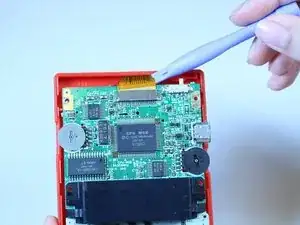

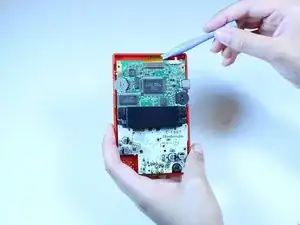

    • Löse das Flachbandkabel mit einem Plastiköffnungswerkzeug.

    • Sei vorsichtig und belaste das Kabel nicht zu sehr.

  6. MiAUnuZpLpXQZ26M
    MiAUnuZpLpXQZ26M
    AMIXD1S53D5i4pTh

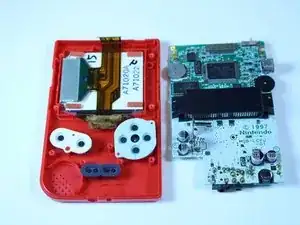

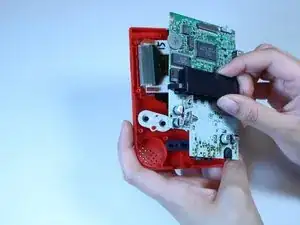

    • Fasse das schwarze Teil, welches auf er Hauptplatine aufgesetzt ist, fest an und hebe die Platine hoch.

Abschluss

Um dein Gerät wieder zusammen zu setzen Folge den Schritten in umgekehrter Reihenfolge.
