Game Boy Pocket LCD Austausch

Geschrieben von: Adriana Rahrig
  • Kommentare: 5
Game Boy Pocket LCD Austausch

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

10 - 20 Minuten

Einleitung

Hier wird gezeigt wie du das LCD austauschen kannst.

  1. FpwcFJ6yqWVvtNrk
    FpwcFJ6yqWVvtNrk
    jVABjnwJdPDCEnNV
    OBFGwe4XvEh5PgXE

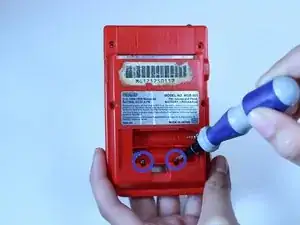

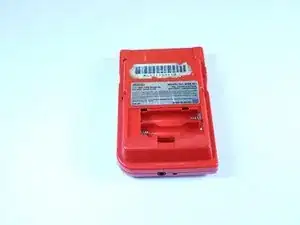

    • Lege den Game Boy mit der Vorderseite nach unten auf eine saubere glatte Fläche.

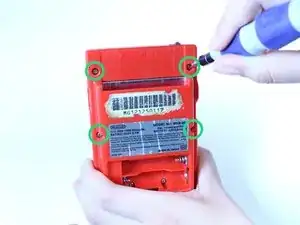

    • Drehe die vier TriWing Y1 Schrauben heraus.

    • Drehe auch die beiden TrWing Y1 Schrauben im Batteriefach heraus.

    Where do I find a oem lcd replacement?

    Alex Bone -

  2. eQd5HLpMrJ2NPa2I
    eQd5HLpMrJ2NPa2I
    UbikosTLMdE5ofNf
    nwTBmmUwDCG6ubCp

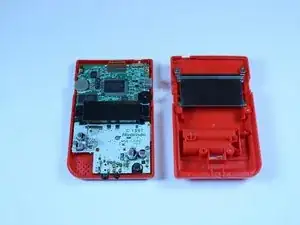

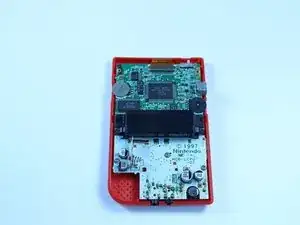

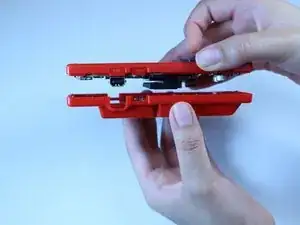

    • Trenne mit den Händen vorsichtig die beiden Gehäuseteile.

    • Lege das Rückteil zur Seite. Du brauchst es erst beim Zusammenbau.

  3. 5OFvKNpNbFkwpEcD

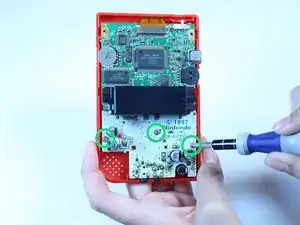

    • Drehe die drei Kreuzschlitzschrauben #1 an der Hauptplatine heraus.

  4. 1ZdkZpYZwRtcTULr
    1ZdkZpYZwRtcTULr
    KqsQXOs3dtBvWaH1
    4gFRLJQlL6ik4ROJ

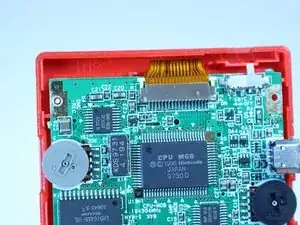

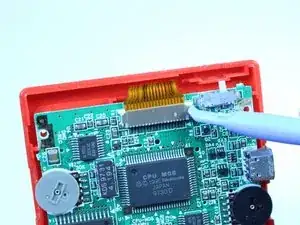

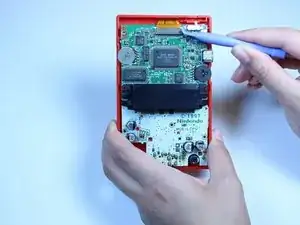

    • Löse die Klammer am Flachbandkabel mit einem Plastiköffnungswerkzeug.

    • Drücke zum Lösen auf beiden Seiten der Klammer.

  5. QfoXR2cDZVXtnFpE
    QfoXR2cDZVXtnFpE
    E3CkFYPj3PMOuyqH

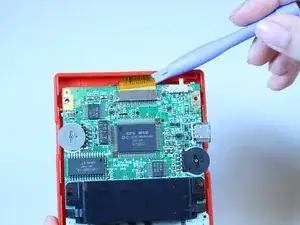

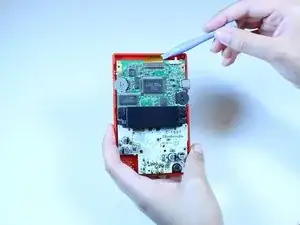

    • Löse das Flachbandkabel mit einem Plastiköffnungswerkzeug.

    • Sei vorsichtig und belaste das Kabel nicht zu sehr.

  6. 1xM5VRckvAYARnyH
    1xM5VRckvAYARnyH
    fWS5YTtSXOrvSaf2
    KfVEIxQjQ1RovJIY

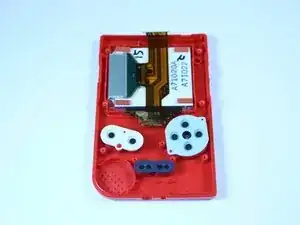

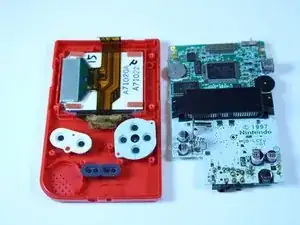

    • Fasse das schwarze Teil, welches auf der Hauptplatine aufgesetzt ist, fest an und hebe die Platine hoch.

    • Lege die Hauptplatine zur Seite. Du brauchst sie erst beim Zusammenbau.

  7. RZdSlfSOdG1RBUGE
    RZdSlfSOdG1RBUGE
    KO6PljeNjflCk1eI
    Po5g2HeeUn4tdYWJ

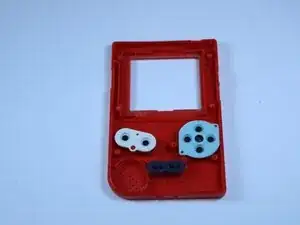

    • Hebe das LCD mit einem Plastiköffnungswerkzeug vom Gehäuse ab..

    • Entferne das LCD mit den Fingern.

    Where did you find a replacement part I need one myself?

    Luis -

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
