Geneva XS Demontage

Geschrieben von: Leonard Kesting
  • Kommentare: 1
Geneva XS Demontage

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Es wird Schritt für Schritt die komplette Demontage das Gerätes gezeigt. Da Meines irgendwann kein Lebenszeichen mehr von sich gab, habe ich es auseinander genommen. Das Problem war letzt endlich ein loser Stecker, der die Stromzufuhr des Gerätes unterband. Das hier gezeigte Exemplar ist leider von der Außenschale abgebrochen, dies sollte jedoch nichts am Vorgehen ändern.

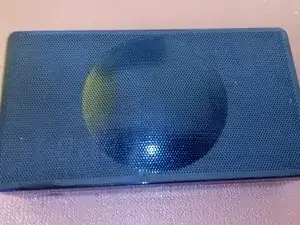

  1. pDnuMHOTPTQO3qsS
    pDnuMHOTPTQO3qsS
    ig5J13wSyG3Y6ayn

    • Jegliche Stromzufuhr unterbinden:

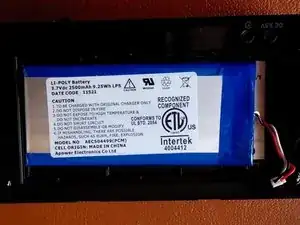

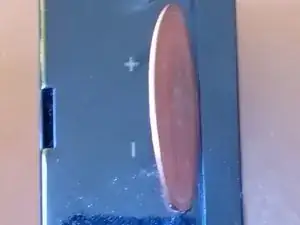

    • Akku entfernen, hierzu die hintere Abdeckung an den beiden Schlitzen aufhebeln

    • Aufladegerät (5,5V 2A) ausstöpseln

  2. ZqRFrwhD4JAJqniL
    ZqRFrwhD4JAJqniL
    LBQxtPrwV4GpIWRl
    cR3BJF5eTcTIGQPB

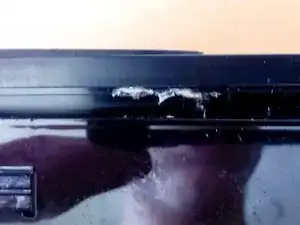

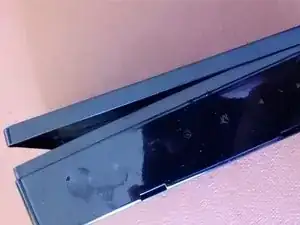

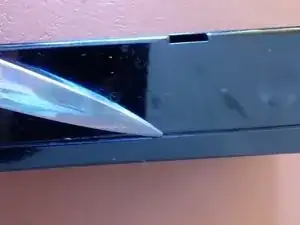

    • Das Metallgitter, in der Front des Gerätes durch hebeln entfernen. Hierbei ist ein dünner Plastik oder Metall Gegenstand zu verwenden (im Bild ist ein Brieföffner zu sehen), eine Münze ist eigentlich zu dick. Dies kann etwas schwer gehen!

    • Den Plastikkorpus hierbei nicht leicht zu beschädigen ist fast unmöglich.

    • Am Boden kann sich eine Klebestelle befinden, die in meinem Fall jedoch keinen Widerstand leistete.

  3. 2OtnJEK5BNBFLiWa
    2OtnJEK5BNBFLiWa
    CVXqUckfAoMhJvgB
    GMP4LITAuBqECUiF

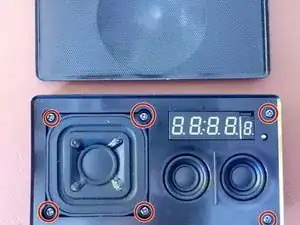

    • Die sechs Schrauben mit einem PH2 Schraubenzieher entfernen

  4. fS6vsyDZeHQHDcbM

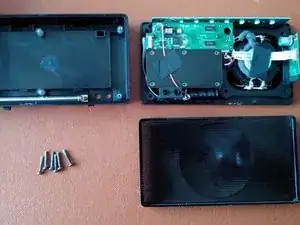

    • Nun kann die Elektronik dem Korpus entnommen werden.

  5. k4TZ4CiOvsSWcFFI
    k4TZ4CiOvsSWcFFI
    5IEOYw5aSQA1MUPV
    GWmq2PT4kSTXfo6N

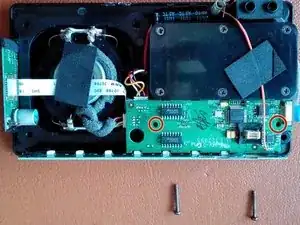

    • Mit einem PH1 Schraubendreher können die beiden verbleibenden Schrauben welche die beiden größeren über einander angeordneten Platinen halten entfernt werden.

    • Die flachen weißen Stecker können mit einem Schraubenzieher von den Platine abgezogen werden.

    • Der breite am linken Geräterand wird mit einer braunen Klammer gehalten, die einfach herausgezogen werden kann. Danach ist das Flachkabel direkt lose.

  6. cRxikLBdrGODPYdb
    cRxikLBdrGODPYdb
    ObnUYV56jxDtgOJw

    • Beim herausnehmen der Platine unbedingt auf die angelöteten Kabel achten, die nich viel spiel lassen.

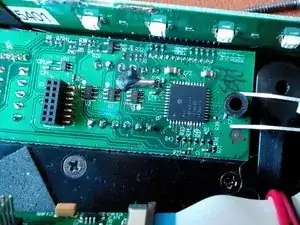

    • Darunter kommen zwei schwarze Abstandshalter (Plastik) zum Vorschein. Die von Hand oder auch mit einer Pinzette entnommen werden können.

  7. awjAUcWLwIG3jTgg
    awjAUcWLwIG3jTgg
    GvvvdmExlC3aTDgY
    XELBY5AZO13MBCMu

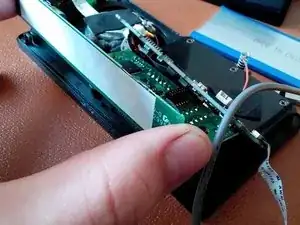

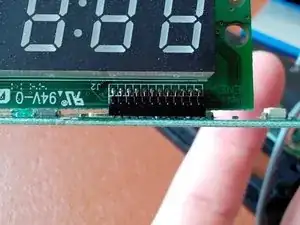

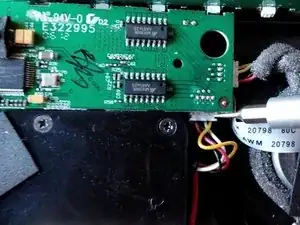

    • Jetzt kann das Medienpanel zusammen mit dem unteren Chip entnommen werden. Dabei UNBEDINGT auf die Steckkontakte zwischen diesen achten. (siehe 2. Bild)

    • Als nächstes ist die Platine auf der die Ladebuchse sitzt zu entnehmen. Dazu die Klebepads entfernen.

  8. HJ26YPLKETRPrnLg
    HJ26YPLKETRPrnLg
    6lhGjqofPOaqkGTI
    aNfcJxAVQmnTTPCW

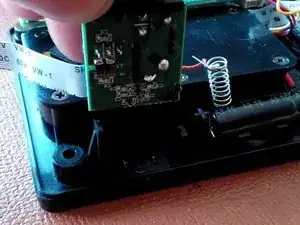

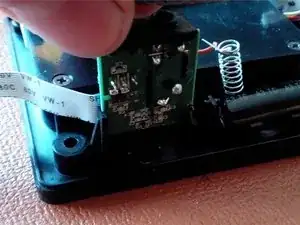

    • Diese kann danach problemlos nach oben abgezogen werden.

  9. 4Cayy2jUioxDbqIw

    • Der Zusammenbau ist eigentlich das gleiche rückwärts.

    • Reinigen Sie den Bereich um die Bedienelemente GRÜNDLICHST da diese sonst ständig "aktiviert" werden.

    • Achten Sie unbedingt auf das Flachkabel an der linken Geräteseite! Dieses war jenes, welches bei mir Probleme bereitet hat.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
