GoPro HD Hero2 LCD-Tausch

Geschrieben von: David Hodson

Kommentare: 18

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Wenn du nicht herausfinden kannst, wie du deine GoPro benutzen kannst, musst du entweder die Gebrauchsanweisung lesen oder das LCD ist defekt. Im zweiten Fall wird dir diese Anleitung dabei helfen, ein neues Display einzubauen.

Werkzeuge

Schritt 1

Drücke deinen Daumen auf die Einkerbung am hinteren Gehäuse an der Seite der GoPro.
Drücke vorsichtig mit deinem Daumen und hebe die hintere Gehäuseschale vom Gehäuse, um sie zu entfernen.

Schritt 2

Schiebe ein Plastiköffnungswerkzeug zwischen den Akku und die hintere Gehäuseschale.
Heble den Akku vorsichtig aus der hinteren Gehäuseschale heraus.

Schritt 3

Entferne den Akku aus dem Gehäuse.

Schritt 4

Entferne die vier Kreuzschlitzschrauben #00, die das hintere Gehäuse am Rest des Geräts befestigen:
Zwei 5,5 mm Grobgewindeschrauben
Zwei 4,4 mm Feingewindeschrauben

Schritt 5

Schiebe die Kante eines Plastiköffnungswerkzeugs unter den Sticker auf der hinteren Gehäuseschale und ziehe den Sticker vorsichtig ab.
Hast du genug von dem Sticker mit dem Werkzeug abgezogen, greife die Ecke mit deinen Fingern und entferne ihn vollständig.

Schritt 6

Greife das hintere Gehäuse und hebe es vom vorderen Gehäuseteil.
Versuche nicht, das hintere Gehäuse komplett zu entfernen, da es noch durch das Flachbandkabel für den Displayanschluss angeschlossen ist.

Schritt 7

Nutze das Plastiköffnungswerkzeug oder einen Fingernagel und kippe den Sicherungsbügel des ZIF-Stecker des Flachbandkabels des SD-Board auf dem Motherboard nach oben.
Sei vorsichtig, dass du nicht an dem Anschluss selbst, sondern nur am Sicherungsbügel hebelst.
Nutze eine Pinzette, um das Flachbandkabel des SD-Boards aus seinem Anschluss auf dem Motherboard zu entfernen.

Hallo, ich fürchte bei mir ist das obere Flexkabel defekt.(oben mittig, welches nach hinten weg geht) Gibt es da ersatz oder reperaturen?

moejoe DO - 06/06/20

Schritt 8

Hebe den Lautsprecher mit der Spitze eines Spudgers aus der hinteren Gehäuseschale.
Entferne die hintere Gehäuseschale.

It's not a speaker it the microphone and the wire is very fragile.

Matt c -

Hello. GoPro HERO2 there. overheating after doing update. 10-15 minutes after closing. overheating.

coskunadnan - 01/06/15

You can try put some new heat sink compound under that silver big element (radiator) that you see in step 9 (simply remove 2 screws holding it).

hellfire - 28/10/15

Schritt 9

Entferne die drei Schrauben, mit denen die Motherboard-Baugruppe am vorderen Gehäuse befestigt ist:
Zwei 10,8 mm Kreuzschlitzschrauben #00
Eine 4,8 mm Kreuzschlitzschraube #00

Schritt 10

Fasse vorsichtig die Motherboard-Baugruppe an den Kanten und hebe sie aus dem vorderen Gehäuseteil.

Schritt 11

Drehe die Motherboard-Baugruppe auf die Seite mit dem LCD und der Kameralinse.

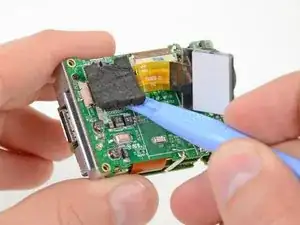

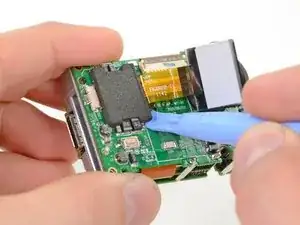

Schiebe vorsichtig ein Plastiköffnungswerkzeug unter die Schaumstoffpolsterung auf dem LCD-Flachbandkabel.
Heble das Schaumstoffpolster hoch bis das Flachbandkabel von der Oberfläche des Motherboards abgehoben werden kann.

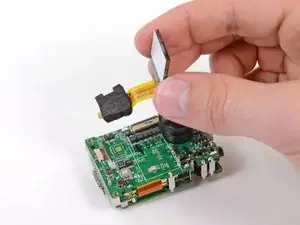

Versuche noch nicht, das LCD zu entfernen, weil das Flachbandkabel noch mit einem ZIF-Stecker mit dem Motherboard verbunden ist.

Schritt 12

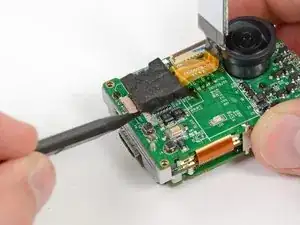

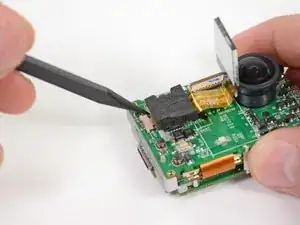

Nutze die Spitze eines Spudgers, um die zwei äußeren Klemmen des ZIF-Steckers an dem LCD-Flachbandkabel zu entfernen.
Drücke abwechselnd auf beide Klemmen, bis der Stecker komplett gelöst ist.
