Google Pixel 2 XL Ladeeinheit austauschen

Setze ein SIM Auswurfwerkzeug oder eine aufgebogene Büroklammer in das kleine Loch im SIM Einschub ein. Du findest ihn an der linken Seitenkante des Smartphones, gegenüber der Einschalttaste und der Lautstärketasten.

Drücke es fest hinein, damit der SIM Einschub herausspringt.

Entferne den SIM Einschub vom Smartphone.

Setze einen Saugheber so nahe wie möglich an der Kante mit dem SIM Einschub an, vermeide aber den gebogenen Teil nahe der Kante.

Ziehe mit festem und konstanter Kraft am Saugheber und setze ein Plektrum zwischen Frontpanel und rückwärtigem Gehäuse ein.

Setze das Plektrum nicht tiefer als 6 mm an der Unterkante des Smartphones ein. Wenn das Plektrum den gefalteten Teil des OLED Panels trifft, kann das Display beschädigt werden.

Schneide nicht an der linken Kante, hier können empfindliche Displaykabel beschädigt werden.

Führe nur sehr flache Schnitte in der oberen linken Ecke, wenn du hier tiefer schneidest, kannst du die Frontkamera beschädigen.

Schiebe das Plektrum an der rechten Seite nach unten, um die Klebeverbindung am Display zu trennen.

Führe das Plektrum um die rechte untere Ecke und an der Unterkante des Smartphones entlang.

Setze das Plektrum dann wieder an der oberen rechten Ecke des Smartphones ein und schiebe es um die Ecke und entlang der Oberkante.

Hebe das Display an der rechten Seite vorsichtig an, so wie man ein Buch öffnet.

Lege das Display sorgfältig flach auf den Tisch, direkt neben das restliche Smartphone. Halte es so dicht wie möglich am Smartphone, um zu vermeiden, dass die Kabel des Displays und des Touchscreens zu sehr angespannt werden.

Heble mit der Ecke eines Plastiköffnungswerkzeugs die Abdeckung über dem Stecker am Touchscreen-Kabel hoch.

Entferne die Abdeckung über dem Stecker.

Hebe den Stecker am Touchscreenkabel mit der Spudgerspitze aus seinem Anschluss auf der Hauptplatine.

Löse einen eventuell vorhandenen Aufkleber auf der Abdeckung des Displaysteckers mit einer Pinzette ab.

Setze die Spudgerspitze in das kleine Loch an der Kante der Abdeckung des Displaysteckers ein.

Hole die Abdeckung mit dem Spudger aus ihrer Vertiefung heraus.

Entferne die Abdeckung des Steckers.

Hebe den Displaykabelstecker mit dem flachen Ende des Spudgers aus seinem Anschluss heraus.

Entferne das Display.

Entferne elf 3,8 mm Kreuzschlitzschrauben, mit denen der Mittelrahmen befestigt ist.

Setze ein Plastiköffnungswerkzeug in die Kerbe im Mittelrahmen in der Nähe der Lautstärketasten ein. Heble den Mittelrahmen hoch und vom restlichen Smartphone weg.

Entferne den Mittelrahmen.

Trenne den Akkustecker mit dem flachen Ende des Spudgers ab.

Löse den Stecker der Frontkamera mit der Spudgerspitze ab.

Löse den Stecker am rechten Active Edge Sensor mit dem flachen Ende des Spudgers ab.

Löse den Stecker des Fingerabdrucksensors mit der Spudgerspitze ab.

Löse den Stecker am linken Active Edge Sensor mit dem flachen Ende des Spudgers ab.

Löse den Stecker der Ladeeinheit mit dem flachen Ende des Spudgers ab.

Löse den Stecker der Frontsensoreinheit mit der Spudgerspitze ab.

Überprüfe nochmal, ob alle Stecker und Kabel von der Hauptplatine getrennt sind. Hebe dann die Hauptplatine unten vorsichtig mit dem flachen Ende des Spudgers an.

Halte den breiten Teil der Hauptplatine in der Nähe des SIM Einschubs fest und schiebe die Platine zur Unterkante des Smartphones, während du es gleichzeitig aus dem Smartphone heraushebst.

Entferne die Hauptplatine.

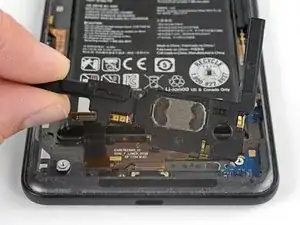

Schiebe die Spudgerspitze unter die untere linken Seite des Lautsprechers und heble die Lautsprechereinheit aus dem Smartphone hoch.

Entferne den Lautsprecher vom Smartphone.

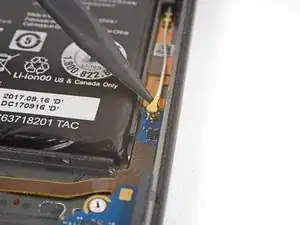

Trenne mit der Spudgerspitze das weiße Antennenkabel rechts vom Akku ab.

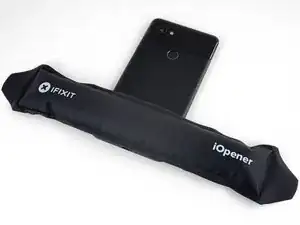

Benutze einen Haartrockner oder ein Heißluftgebläse, oder bereite einen iOpener vor und erwärme damit eine Minute lang den unteren Teil der Rückseite des Smartphones. Weiche so den Kleber an der Ladeeinheit auf.

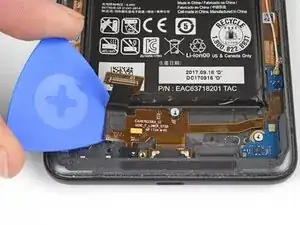

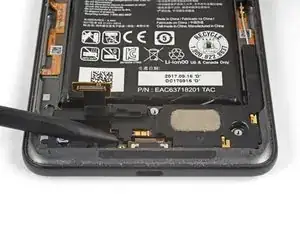

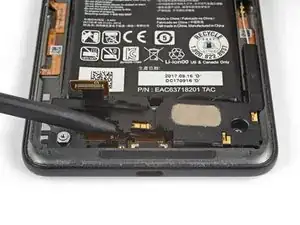

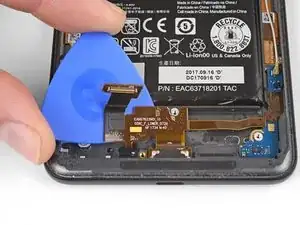

Schiebe von links beginnend ein Plektrum unter das Flachbandkabel zur Ladeeinheit, um es so vom Gehäuse abzulösen.

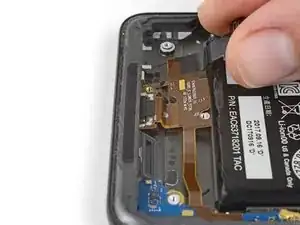

Ziehe den USB-C Anschluss vorsichtig aus seiner Vertiefung im Gehäuse heraus.

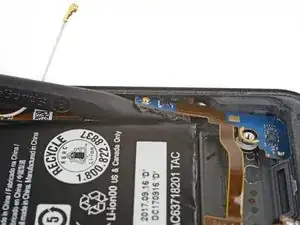

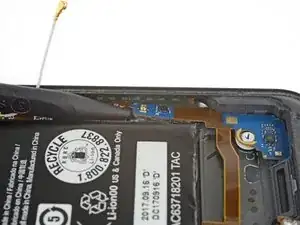

Schiebe die Spudgerspitze langsam unter die Antennenplatine, damit sich der Kleber darunter löst.

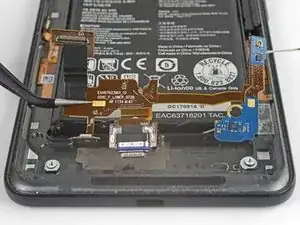

Hebe die Ladeeinheit aus dem Gehäuse heraus.
