Einleitung
Diese Anleitung zeigt, wie das Lautsprechermodul im Google Pixel 3 XL ausgetauscht werden kann.
Der Lautsprecher ist gegen den Rahmen mit einer Klebedichtung abgedichtet. Wenn du den Lautsprecher ausbaust, wird das Pixel nicht mehr wasserfest sein.
-
-
Erwärme einen iOpener und lege ihn eine Minute lang auf die rechte Kante der Rückabdeckung.
-
Während der Wartezeit kannst du Kenntnis von folgenden Bereiche nehmen:
-
Starker Kleber - unten am Gerät befinden sich große Bereiche mit Kleber.
-
Kabel des Fingerabdrucksensors - achte darauf, beim Hebeln dieses Kabel nicht zu durchschneiden
-
-
-
Setze einen Saugheber auf die erwärmte Kante der Rückabdeckung, und zwar so nah wie möglich am Rand.
-
Ziehe fest und gleichmäßig am Saugheber, um eine Lücke zu schaffen.
-
Je nach Alter deines Smartphones kann das unter Umständen schwierig sein. In diesem Fall ist es hilfreich, die Kante erneut zu erwärmen.
-
Setze die Spitze eines Plektrum in die Lücke.
-
-
-
Schiebe ein Plektrum an der rechten Kante entlang, um den Kleber durchzuschneiden.
-
Der Kleber verklebt beim Abkühlen wieder, dadurch wird das Schneiden schwieriger. Wenn das passiert, musst du die Kante erneut erwärmen.
-
Wenn du die Kante durchgetrennt hast, dann lass ein Plektrum stecken, damit der Kleber nicht wieder anhaftet.
-
-
-
Schiebe ein Plektrum um die untere rechte Ecke und an der Unterkante entlang, um den Kleber zu durchtrennen.
-
Lass das Plektrum in der Kante stecken, damit sich der Kleber nicht wieder verbindet.
-
-
-
Erwärme und durchtrenne den Kleber an den restlichen Kanten.
-
Sei besonders vorsichtig, wenn du die linke Kante durchtrennst. Wenn du das Gefühl hast, dass dein Plektrum im oberen Bereich festhängt, hast du vielleicht den Fingerabdrucksensor erwischt. Ziehe das Plektrum etwas weiter heraus und versuche es erneut.
-
Achte darauf, die dicken Klebestellen im unteren Bereich und an der rechten Kante zu durchtrennen.
-
-
-
Heble vorsichtig die rechte Kante der Rückabdeckung hoch.
-
Zertrenne alle Klebereste an den Kanten mit einem Plektrum.
-
-
-
Klappe die rechte Kante der Rückabdeckung hoch und lege das aufgeklappte Panel auf die linke Seite des Smartphones.
-
-
-
Benutze eine Pinzette, um das gelbe Klebeband auf dem Stecker des Fingerabdrucksensors abzulösen und zu entfernen.
-
-
-
Klappe die schwarze Verriegelung am ZIF-Anschluss des Fingerabdrucksensors mit der Spitze eines Spudgers hoch.
-
Fasse die Lasche des Kabels mit den Fingern oder deiner Pinzette und hole das Kabel vorsichtig aus dem Anschluss heraus.
-
-
-
Entferne die folgenden vier T3 Schrauben, mit denen die Abdeckungshalterung aus Metall befestigt ist:
-
Drei 4 mm lange Schrauben
-
Eine 3 mm lange Schraube
-
-
-
Setze das flache Ende eines Spudgers unter die rechte Kante der Metallhalterung und heble sie nach oben, um sie abzulösen.
-
Entferne die Metallabdeckungshalterung.
-
-
-

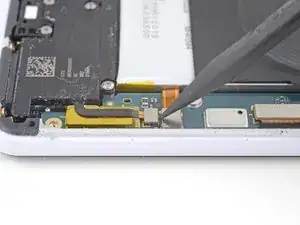

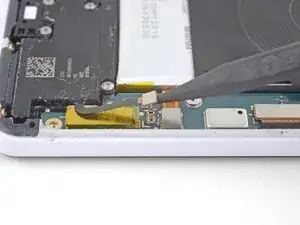

Heble den Akkustecker mit der Spitze eines Spudgers hoch und trenne ihn von seinem Anschluss.
-
Biege das Akkukabel so, dass der Stecker nicht versehentlich den Anschluss berühren kann.
-
-
-
Heble den Lautsprecherstecker mit der Spudgerspitze hoch und löse ihn aus seinem Anschluss auf der Hauptplatine in der Nähe der unteren rechten Kante des Smartphones.
-
-
-

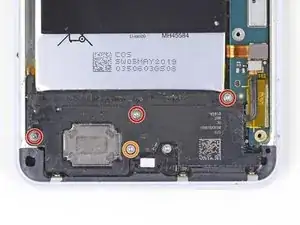

Entferne die folgenden vier Torx T3 Schrauben, mit denen der Lautsprecher befestigt ist:
-
Drei 4 mm lange Schrauben
-
Eine 3,9 mm lange Schraube
-
-
-

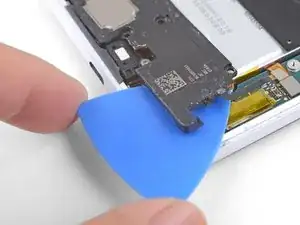

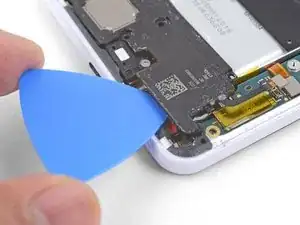

Setze ein Plektrum unter der rechten unteren Ecke des Lautsprechers ein.
-

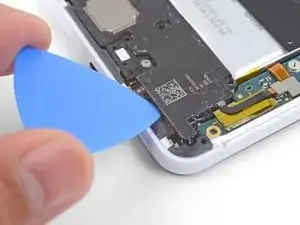

Schiebe das Plektrum hinein und löse die rechte Seite des Lautsprechers ab.
-
-
-

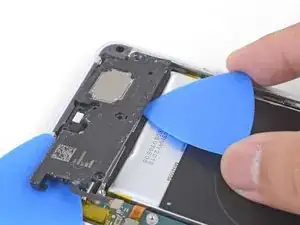

Setze die Spitze des Plektrums unter die Oberkante des Lautsprechers, unterhalb vom Akku.
-
Schiebe das Plektrum hinein, um die Klebedichtung unter dem Lautsprecher aufzuschneiden.
-
-
-
Hebe den Lautsprecher langsam heraus und ziehe ihn von allen Kleberresten ab.
-
Entferne den Lautsprecher.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Lief die Reparatur nicht wie geplant? Frage in unserem Forum nach Hilfe bei der Fehlersuche.
