Google Pixel 3a XL Kopfhörerbuchse tauschen

Geschrieben von: Taylor Dixon

Kommentare: 18

Google Pixel 3a XL Kopfhörerbuchse tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt dir wie du die Kopfhörerbuchse im Google Pixel 3a XL austauschen kannst.

Das Displaypanel des Google Pixel 3a XL ist zerbrechlich. Wenn du es nach dieser Reparatur wiederverwenden willst, musst du besonders vorsichtig sein, und den Anweisungen genau folgen.

Werkzeuge

Schritt 1

In den folgenden Schritten wird das Display des Pixel 3a entfernt, indem der Kleber, mit dem es befestigt ist, durchtrennt wird.
Zum besseren Verständnis ist hier die Rückseite des Displays zu sehen.
Beachte den schmalen Abstand zwischen der Kante des Displays und dem OLED Panel unter dem Glas. Wenn du dein Display weiterverwenden willst, folge genau den Anweisungen.
Beachte auch die beiden verschiedenen Nahtstellen zwischen dem Display und dem restlichen Smartphone:
An der Display-Nahtstelle trifft das Display auf das restliche Smartphone. Das ist der Bereich, an dem das Display abgelöst wird und wo du hebeln musst.
An der Mittelrahmen-Nahtstelle trifft der Mittelrahmen auf das restliche Smartphone. Dieser Bereich ist mit Schrauben befestigt. Hier darfst du nicht hebeln.

Schritt 2

Setze einen Saugheber auf die rechte Kante des Displays, direkt unter die Lautstärketaste.

My screen was SUPER shattered right in this spot — just below the volume button to the bottom right corner and with another shatter diagonal toward the bottom center. You can place the suction cup in a different location and start the prying, as long as you’re not trying to start it at the top or bottom edge. I started above the volume button but below the top edge.

EMC - 31/03/21

Schritt 3

Im nächsten Schritt wird ein Plektrum zwischen das Display und das Plastikgehäuse des Smartphones eingesetzt.
Wenn du nicht vorsichtig bist, kann das empfindliche OLED Displaypanel unter dem Glas durch das Plastikwerkzeug beschädigt werden.
Wenn du das Display wiederverwenden willst, achte darauf, das Plektrum wie auf dem zweiten Bild in einem nach unten zeigenden Winkel einzusetzen.
So wird sichergestellt, dass das Plektrum unter das OLED Panel gleitet und nicht zwischen das Glas und das Panel, was das Display ruinieren würde.

Schritt 4

Ziehe den Saugheber fest und gleichmäßig hoch, sodass ein Spalt zwischen dem Display und dem restlichen Smartphone entsteht.
Setze dein Plektrum in den Spalt ein.
Höre auf, sobald du spürst, dass das Plektrum gegen einen Widerstand stößt. Es kann gegen die Kante des OLED Panels stoßen. Setze es in einem stärker nach unten zeigenden Winkel ein und versuche es erneut.
Wenn du das Plektrum eingesetzt hast, kannst du den Saugheber entfernen.

The suction cup won’t work if you’re trying to place it over a shattered area.

EMC - 31/03/21

Schritt 5

Wenn das Plektrum eingesetzt ist, schiebe es an der rechten Kante hoch und runter, um den Kleber zu durchtrennen, mit dem das Display befestigt ist.

The kit comes with 5 picks, you can use multiple picks to prop the screen up as you go so you don’t lose your progress.

EMC - 31/03/21

Schritt 6

Der Kleber, mit dem die Ober- und die Unterkante des Displays befestigt ist, ist dicker und wesentlich stärker, als die dünnen Klebestreifen an den Seitenkanten.
Wenn du dein Display wiederverwenden möchtest, erwärme die Oberkante mit einem iOpener, einer Heißluftpistole oder einem Fön, um den Kleber aufzuweichen, bevor du ihn durchschneidest.

It takes a minute or two to work. I was too impatient and made the job harder on myself by not waiting long enough.

EMC - 31/03/21

Schritt 7

Schiebe dein Plektrum vorsichtig um die obere rechte Ecke des Displays.
Wie in Schritt 1 gezeigt, ist der Spalt zwischen dem Display und der Kante des Glasbildschirms hier breiter als auf den anderen Seiten.
Wenn du dein Display wiederverwenden möchtest, achte in diesem Schritt ganz besonders darauf, entweder dein Plektrum tief unter dem OLED Display (wie auf dem Bild hier gezeigt) zu lassen oder es nur 5 mm tief einzusetzen, um zu vermeiden, dass es mit dem Display unter dem Glas in Kontakt kommt.

Schritt 8

Trenne weiter den Kleber an der Oberkante des Displays auf.
An dieser Kante kann es sein, dass du mit deinem Plektrum auf die Kamera und den Nährungssensor stößt. Arbeite sich sorgfältig um diese beiden Komponenten herum.

For me, there were multiple cracks/shatters around the bottom edge and bottom right edge. It was a huge pain to get the screen off—I eventually pulled most of the screen off and then had a bunch of shattered pieces still stuck to the bottom edge that I had to take off with the tweezers. If you’ve got some really bad shattering around the TOP edge, you’ll have to be extremely careful here.

EMC - 31/03/21

Schritt 9

Schiebe das Plektrum an der linken Seite herunter, um den Kleber aufzutrennen.

Schritt 10

Der Kleber, mit dem die Unterkante des Displays befestigt ist, ist dicker und wesentlich stärker, als die dünnen Klebestreifen an den Seitenkanten.
Wenn du dein Display wiederverwenden möchtest, erwärme die Unterkante mit einem iOpener, einer Heißluftpistole oder einem Fön, um den Kleber aufzuweichen, bevor du ihn durchschneidest.

Schritt 11

Schiebe dein Plektrum an der Unterkante entlang, um den letzten Kleber aufzutrennen, mit dem das Display befestigt ist.
Wie in Schritt 1 gezeigt, ist der Spalt zwischen dem Display und der Kante des Glasbildschirms hier breiter als auf den anderen Seiten.
Wenn du dein Display wiederverwenden möchtest, achte in diesem Schritt ganz besonders darauf, entweder dein Plektrum tief unter dem OLED Display (wie auf dem Bild hier gezeigt) zu lassen oder es nur 5 mm tief einzusetzen, um zu vermeiden, dass es mit dem Display unter dem Glas in Kontakt kommt.
Versuche noch nicht, das Display zu entfernen! Es ist noch durch das Displaykabel mit den Smartphone verbunden.

Schritt 12

Hebe das Display an der Oberkante (wo sich die Frontkamera befindet) an und klappe es um 180° um, sodass das Display mit der Vorderseite nach unten auf dem Smartphone aufliegt.
Wenn du vorhast, das Display wiederzuverwenden, achte darauf, das Displaykabel in diesem Schritt nicht zu sehr zu belasten.

Schritt 13

Entferne mit einer Pinzette den schwarzen Aufkleber, der die Displaykabelhalterung bedeckt.
Wenn der Aufkleber in gutem Zustand ist, kannst du ihn beim Zusammenbau wiederverwenden. Ansonsten kannst du ihn durch ein Stück Isolierband ersetzen.

Make sure the tweezers are oriented as shown in the picture. I had them upside down and tore the tape partially.

EMC - 31/03/21

Schritt 14

Entferne die beiden 4,3 mm Torx T3 Schrauben, mit denen die Displaykabelhalterung befestigt ist.
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass sie wieder an ihren ursprünglichen Platz zurück kommen.

T3 was small for these screws. I had to use T4 to remove the screws

SiddB -

Schritt 15

Entferne die Displaykabelhalterung.
Heble den Kabelstecker mit dem spitzen Ende des Spudgers hoch, um das Display vom restlichen Smartphone abzutrennen.
Wenn du Stecker wie diesen hier abtrennst, dann achte darauf, dass du nicht die kleinen oberflächenmontierten Komponenten um den Stecker herum entfernst.
Um Druckstecker wie diesen wieder zu verbinden, musst du erst eine Seite sorgfältig ausrichten und herunterdrücken, und dann das gleiche auf der anderen Seite wiederholen. Drücke ihn nicht in der Mitte herunter. Wenn der Stecker nicht richtig ausgerichtet ist, können sich die Stifte verbiegen und dauerhaften Schaden anrichten.

Schritt 16

Entferne das Display vom Smartphone.
Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile wie die Lautsprecherabdeckung oder die Kamerahalterung auf das Neuteil übertragen.

Keep your broken screen! Your replacement screen may be missing two pieces - the top speaker grill and the grey plastic camera surround. You’ll need to salvage these carefully from your old screen. Heat the glue to soften it before removing, if you’re lucky it will still be attached to the pieces and you can simply stick them onto the new screen.

J Wilson - 09/08/20

Good point! I will add a note to point this out.

Arthur Shi - 10/08/20

Schritt 17

Um das Display wieder einzubauen, gehe folgendermaßen vor:
Entferne alle Klebereste mit einer Pinzette oder einem Plektrum. Du kannst zum Reinigen auch Isopropylalkohol benutzen.
Wenn du das Display wiederverwendest, achte darauf, es von allen Kleberesten zu befreien. Sei mit Metallwerkzeugen sehr vorsichtig, um das Display nicht zu verkratzen.
Bringe vorgestanztes Klebeband oder doppelseitiges Klebeband (wie zum Beispiel Tesa Klebeband) an, um das Display am Rahmen zu befestigen.
Beim ersten Neustart nach der Reparatur durchläuft das Display eine Kalibrierungssequenz. Berühre es dabei nicht, es kann sonst sein, dass der Touchscreen nicht richtig kalibriert wird, was zu Problemen mit der Touch-Funktion führen kann.

Maybe it’s because I didn’t heat my adhesive enough but it took me FOREVER to get it fully off. I was scraping with the flat side of the black spudger but it would have been better to use the blue scraper, which is in this kit but never mentioned. The kit also includes a single 70% isopropyl alcohol wipe but I needed at least 3. You can buy boxes of hundreds of the little pads at any drugstore—they’re good to have on hand for first aid kits, too. Be sure to get the adhesive off the narrow edges along the sides, I used the pointy end of the black spudger for that.

EMC - 31/03/21

When you go to apply the pre-cut adhesive, it will be harder than correctly applying screen protectors. Although it’s awkward, align it from the top first without taking the backing off, make sure it’s flush all the way down. fix it in place at the top with your hand and then remove the backing. Hopefully that will help apply it evenly. I started from the bottom and it was a huge mistake. If you mess it up and try to peel it up, the narrow adhesive on the sides will stretch a lot and you’ll have to break it and then sort of carefully nudge it into place millimeter by millimeter. I had to do this and used the pointy black spudger end. Even so, I was able to get it relatively flat and the screen seems pretty flush with the body.

EMC - 31/03/21

I did all thoses steps but didn’t glued the screen yet and it’s not working do I need to glue it to make it function or is there another problem?

toto lerigolo -

Sealing your phone after a repair won’t interfere with its function. Good choice to test the phone before installing replacement adhesive, though! Sounds like it will need more troubleshooting. Head on over to our Answers community if you get stuck!

Carsten Frauenheim -

Schritt 18

Entferne folgende 4,3 mm lange Schrauben:
14 silberne T3 Schrauben
2 schwarze T3 Schrauben
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass sie wieder an ihren ursprünglichen Platz zurück kommen.

In my phone the silver screw along the left edge between the black screw and the top-left corner took a T-4 bit.

Roshan Qureshi - 27/12/20

図の右側の一番上赤丸のネジとその下の赤丸のネジとの間にもう一本t3ネジが存在します。このネジは赤丸がありませんが取る必要がある様です。

中野隆司 -

You are correct! Thank you very much!

正解です！ありがとうございました！

Arthur Shi -

Schritt 19

Der Mittelrahmen ist noch mit Plastikklammern befestigt.
Setze ein Plektrum in die Fuge unten am Smartphone ein.
Schiebe das Plektrum an der Fuge entlang, um die Klammern zu lösen, mit denen der Mittelrahmen am restlichen Smartphone befestigt ist.

Schritt 20

Schiebe das Plektrum an der linken und der rechten Kante entlang, um auch hier die Klammern des Mittelrahmens zu lösen.
Wenn die Klammern unten am Smartphone gelöst sind, sollte die flache Kante des Plektrums ausreichen, um die restlichen Klammern zu lösen.
Hebe die Unterkante des Mittelrahmens an, aber entferne ihn noch nicht ganz. Der Mittelrahmen ist immer noch durch ein empfindliches Kabel mit dem Smartphone verbunden.

Schritt 21

Heble das Kabel des Näherungssensors mit einem Spudger hoch und löse es vom Motherboard.

Schritt 22

Entferne den Mittelrahmen vom Smartphone.

Schritt 23

Richte beim Zusammenbau die Oberkante des Mittelrahmens mit der Oberkante des Smartphones aus und benutze dann einen Spudger, um den Stecker des Kabels des Näherungssensors vorsichtig in seinen Anschluss zu drücken.
Das erfordert etwas Geduld und Feingefühl. Wenn der Stecker ausgerichtet ist kannst du ihn auch mit dem Finger in den Anschluss drücken.

Should you not disconnect the battery first?

Brian Gardner - 15/09/20

Hi Brian,

Good catch! In this situation, it is alright to keep the battery connected, as long as you do not use metal tools. We usually instruct users to disconnect the battery early on for two main reasons: to prevent accidental damage to the internals via electrical shorts, and to prevent damage to the display backlight circuitry for certain phones.

Arthur Shi - 15/09/20

Schritt 24

Benutze einen Spudger, um den Akkustecker hochzuheben und zu trennen.

Schritt 25

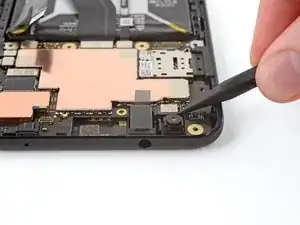

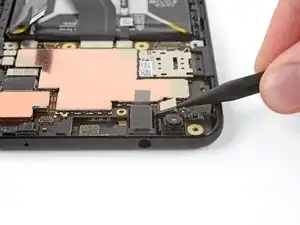

Heble mit der Spudgerspitze den Stecker der Kopfhörerbuchse hoch und löse ihn aus seinem Anschluss auf der Hauptplatine heraus.

Schritt 26

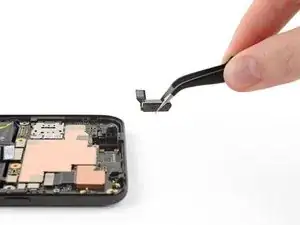

Entferne die Kopfhörerbuchse.
Wenn die Kopfhörerbuchse nicht leicht aus ihrer Fassung herauskommt, kannst du die Spudgerspitze von außen in die Buchse einsetzen (als ob du einen Stecker hineinstecken wolltest) und vorsichtig hochhebeln.
Zum Einbau muss die Öffnung der Kopfhörerbuchse mit der Öffnung im Smartphone übereinstimmen, dann kannst du die Buchse an ihren Platz gleiten lassen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Auf unserem https://www.ifixit.com/Answers/Device/Go... findest du Hilfe bei der Fehlersuche.
