Google Pixel 4a 5G Kopfhörerbuchse tauschen

Setze ein SIM-Karten-Auswurfwerkzeug, Bit oder eine gerade gebogene Büroklammer in das Loch des SIM-Einschubs.

Drücke direkt in das Loch, um das SIM-Kartenfach auszuwerfen.

Entferne das SIM-Kartenfach.

Beachte die beiden Nähte an der Kante des Smartphones:

Displaynaht: Diese Naht trennt das Display vom restlichen Smartphone. An dieser Stelle muss angesetzt werden.

Rahmennaht: hier trifft der Kunststoffrahmen auf die Rückseite. Er ist verschraubt. Hier darfst du nicht hebeln.

Merke dir vor Reparaturbeginn folgende Stellen am Display:

Flachbandkabel zum Display: Setze das Öffnungswerkzeug nicht tiefer als angegeben ein, ansonsten riskierst du Beschädigungen am Kabel.

Schmaler Kleberand: Wenn du an diesem schmalen Kleberand hebelst, ohne das Plektrum anzuwinkeln, kannst du das OLED-Panel beschädigen.

Erwärme den rechten Displayrand eine Minute lang mit einem erwärmten iOpener, um den Klebstoff aufzuweichen.

Platziere einen Saugheber so weit wie möglich an den rechten Displaykante.

Ziehe den Saugheber kräftig und gleichmäßig nach oben.

Setze die Spitze eines Plektrums nicht weiter als 1 mm in die Bildschirmnaht ein.

Sobald sich das Plektrum 1 mm weit im Spalt befindet, klappe es nach oben, so dass es einen steilen Winkel bildet.

Schiebe das Plektrum vorsichtig in einem steilen Winkel etwa 6 mm in das Smartphone. Das Plektrum sollte unter das OLED-Panel hineinrutschen.

Schiebe das Plektrum an der rechten Kante des Displays entlang, um den Kleber zu durchtrennen.

Lasse das Plektrum in der oberen rechten Ecke stecken, um zu verhindern, dass sich der Kleber wieder verbindet.

Führe ein weiteres Plektrum schräg in den rechten Rand des Handys ein, wo sich bereits ein Spalt gebildet hat, um eine Beschädigung des OLED-Panels zu vermeiden.

Schiebe das Plektrum an der Oberkante des Smartphones entlang und trenne den Kleber auf.

Lass das Plektrum in der Oberkante stecken, um ein erneutes Verkleben zu verhindern.

Setze ein weiteres Plektrum schräg an der Oberkante des Handys in den bereits entstandenen Spalt ein, um eine Beschädigung des OLED-Panels zu vermeiden.

Schiebe das Plektrum um die linke obere Ecke, dort wo das Kamerafenster ist.

Lasse das Plektrum in der linken Kante des Handys stecken, um ein erneutes Verkleben zu verhindern.

Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante des Smartphones entlang.

Schiebe das Plektrum zum Auftrennen des restlichen Klebers um die untere linke Ecke herum und an der Unterkante des Smartphones entlang.

Wenn der Kleber rund um das Handy durchtrennt ist, kannst du das Display an der rechten Kante ein wenig wie eine Buchseite aufklappen.

Verwende ein Plektrum, um etwaige Klebstoffrückstände durchzutrennen.

Hebe das Display an der Oberkante an und klappe es über die Unterkante, bis es mit der Glasseite nach unten abgelegt werden kann.

Der Displaystecker ist mit einem Stück Klebeband bedeckt. Ziehe es mit einer Pinzette oder dem Fingernagel ab.

Setze die Spudgerspitze in die Öffnung an der Kunststoffabdeckung ein, die das Flachbandkabel zum Display befestigt.

Heble die Abdeckung nach oben, bis sie herauskommt.

Entferne die Kunststoffabdeckung.

Heble das Flachbandkabel zum Display mit der Spudgerspitze nach oben und trenne es ab.

Entferne das Display.

Vergleiche das Ersatzdisplay mit dem alten Display. Eventuell müssen Teile (wie z.B. Lautsprechergewebe) vom originalen auf den neuen Display übertragen werden.

Folge dieser Anleitung, wenn du vorgestanzte Klebestreifen verwendest.

Wenn du doppelseitiges Klebeband wie Tesa verwendest, folge dieser Anleitung.

Entferne die neun 4,4 mm langen Torx T3 Schrauben, mit denen die Rückseite am Mittelrahmen befestigt ist.

Setze ein Plektrum in die Naht zwischen dem Mittelrahmen und der Rückseite direkt über dem SIM-Karteneinschub ein.

Schiebe das Plektrum an der rechten Kante des Smartphones entlang, so dass sich die Kunststoffrasten lösen, mit denen die Rückseite am Mittelrahmen befestigt ist.

Schiebe das Plektrum an der oberen, der linken und der unteren Kante des Smartphones entlang, so dass sich die restlichen Kunststoffrasten lösen, mit denen die Rückabdeckung am Mittelrahmen befestigt ist.

Drehe das Smartphone um und lege es mit der Rückseite nach oben hin.

Klappe die Rückseite vorsichtig hoch, bis sie senkrecht steht.

Lehne die Rückseite an einen stabilen Gegenstand, wie z.B. eine Schachtel oder eine Getränkedose.

Entferne die sieben Torx T3 Schrauben, mit denen die Halterung der Hauptplatine befestigt ist:

Vier 4 mm lange Schrauben

Drei 2,1 mm lange Schrauben

Entferne die Halterung der Hauptplatine.

Trenne das Akkukabel mit der Spudgerspitze von der Hauptplatine ab.

Heble das Kabel zum Fingerabdrucksensor mit der Spudgerspitze hoch und trenne es ab.

Heble das Kabel zur Frontsensor-Baugruppe mit der Spudgerspitze hoch und trenne es ab.

Entferne die Rückseite.

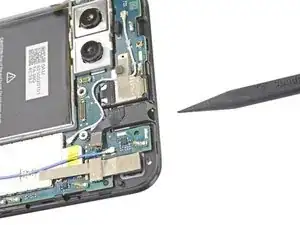

Trenne die Kopfhörerbuchse mit der Spudgerspitze von der Hauptplatine ab.

Setze einen Spudger gerade in die Kopfhörerbuchse ein.

Heble nach oben und entferne die Kopfhörerbuchse vom Smartphone.
