Google Pixel XL öffnen

Geschrieben von: Arthur Shi
  • Kommentare: 4
Google Pixel XL öffnen

Schwierigkeitsgrad

Schwierig

Schritte

6

Zeitaufwand

Keine Schätzung

Einleitung

Grundständige Anleitung: Öffnen des Google Pixel XL. Mit Ausbau des Mittelrahmens.

Das nicht verstärkte Display des Pixel XL ist zerbrechlich und mit zähem Klebstoff am Rahmen befestigt, dadurch sind Reparaturen schwierig. Es kann leicht passieren, dass das Display bricht, besonders wenn es schon Mikrorisse hat. Wende ausreichend Wärme an und sei beim Hebeln besonders vorsichtig

  1. IigBNtK2OILOOCld

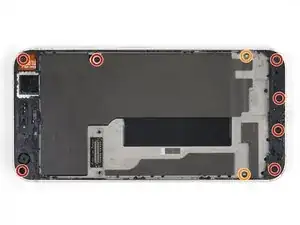

    • Entferne folgenden Schrauben, mit denen der Mittelrahmen an der Rückseite befestigt ist:

    • Sieben schwarze 4 mm Torx T5 Schrauben

    • Zwei silberfarbene 3 mm Torx T5 Schrauben

  2. ZkJJqpKjvBbGcrdk

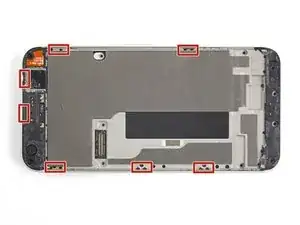

    • Kunstoffrasten, welche in die Kanten des rückwärtigen Gehäuses eingreifen, halten den Mittelrahmen sehr fest.

  3. 5GatHAD1iNhBg2UG
    5GatHAD1iNhBg2UG
    xWeZKp1SYS4GQ2Bo
    NsfOeQvUBqnEjIMG

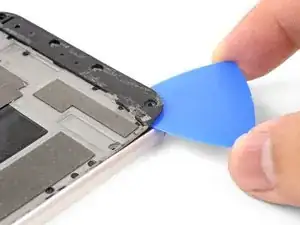

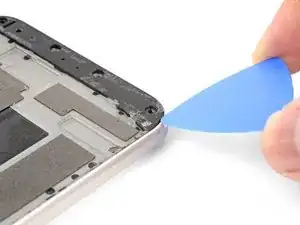

    • Finde die Vertiefung in der unteren linken Ecke des Rahmens und setze dort ein Plektrum ein.

    • Schiebe das Plektrum an der Unterkante des Smartphones entlang bis zur unteren rechten Ecke und lasse es dort stecken.

    This step was impossible on my phone as a gap could not be formed at the notch to pry the corner up using either pick or playing card . Flathead micro screwdriver was required causing insignificant cosmetic damage at that area.

    Darren Bass -

    This step takes a few tries, starting with the pick perpendicular to the phone. Eventually, after gentle prying, it will catch the corner so you can slip the pick underneath. Like everything in this repair, it requires you to be exceedingly delicate and patient.

    Damian Matthews -

    Take the tip of the tweezers, insert it in the screw hole near where they show to insert the pick and gently pry up. You should be able to move the plate upwards enough to insert the pick

    Michael hobbs -

  4. NfSuTWeOHmrvseOO
    NfSuTWeOHmrvseOO
    joKE5kWHTsCOYkrQ
    wEGrlmCkwgkmOMhB

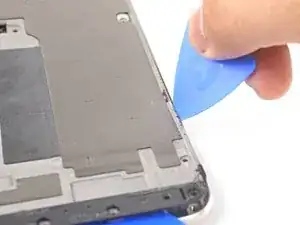

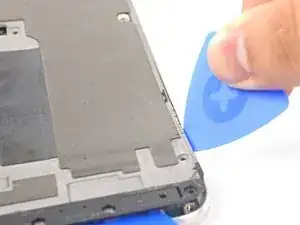

    • Setze ein weiteres Plektrum unten in die rechte Kante ein.

    • Schiebe das Plektrum in der Naht langsam nach oben, bis sich die ersten Raste löst.

    • Die Toleranzen sind sehr eng, deswegen kann es schwergängig sein und du brauchst ziemlich viel Kraft. Wenn du Schwierigkeiten hast, dann kannst du probieren, eine Spielkarte einzusetzen und zu verschieben.

    • Wenn du die Raste gelöst hast, dann lasse das Plektrum stecken, damit der Mittelrahmen nicht wieder anhaften kann.

    I found that leaving the pick in the middle, and using it as a lever (think like bending a pipe over one’s knee and the pick in the middle is the knee) to “pop” the top edge up helped a lot more than trying to use more picks to pry this mid layer up…

    Jon T. -

  5. cehEhNBMRcWpfmHK
    cehEhNBMRcWpfmHK
    FUAduUtTI6olJlpK

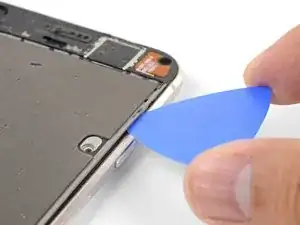

    • Setze ein Plektrum in die rechte Kante des Smartphones ein und schiebe es nach oben bis zur obersten rechten Raste.

    • Du brauchst das Plektrum nicht tiefer als 2 mm in die Kante einzusetzen. Wenn du es ganz einschiebst, riskierst du einen Schaden an den Flachbandkabeln.

    • Schiebe das Plektrum langsam an der Raste vorbei, bis sie sich vom Rahmen löst.

    • Jetzt sollte die rechte Kante des Mittelrahmens vomGehäuse losgelöst sein. Wenn dass nicht der Fall sein sollte, dann schiebe das Plektrum an der rechten Kante hoch und runter.

  6. mt4oxePhw1AkvvsT
    mt4oxePhw1AkvvsT
    fyZJQLWDHxSFQntS
    2joL1cwEWUDAmsYf

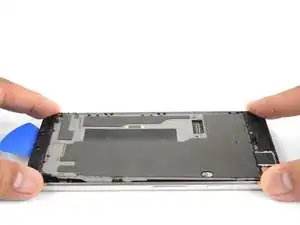

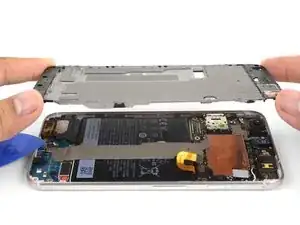

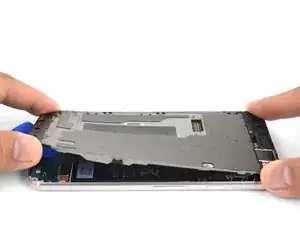

    • Fasse die rechte Kante des Mittelrahmens an den Ecken und klappe die Kante langsam hoch.

    • Wenn sich die linke Kante lose anfühlt, dann hören mit dem Hochklappen auf und hebe den Mittelrahmen nach oben.

    • Entferne den Mittelrahmen.

    • So gelingt der Einbau des Mittelrahmens: lege ihn passgenau in das Gehäuse, drücke ihn dann ringsum fest, bis alle Rasten einschnappen. Wenn alles korrekt durchgeführt ist, dann liegt der Mittelrahmen flach im Gehäuse.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
