Google Pixel XL Frontkamera austauschen

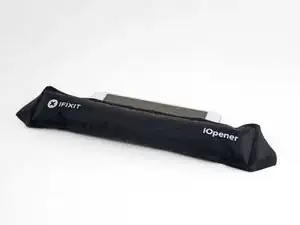

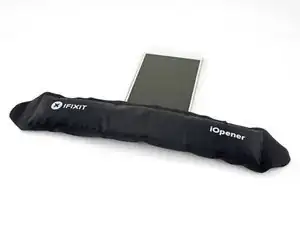

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die linke Displaykante.

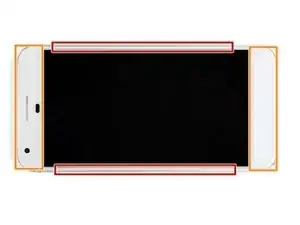

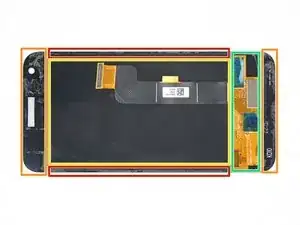

Achte auf die Klebezonen, bevor du anfängst zu hebeln:

Dünne Klebestreifen am Displayglas

Dicke Klebestreifen

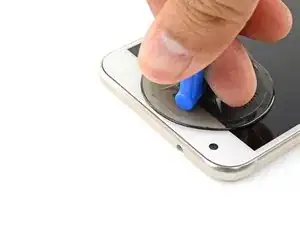

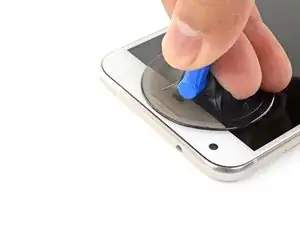

Wenn sich der Rand warm anfühlt, dann setze einen Saugheber nahe an der Kante an.

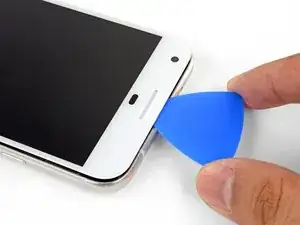

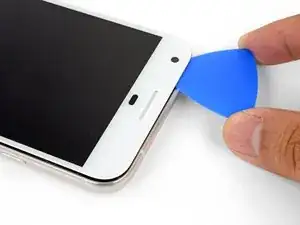

Hebe den Saugheber hoch und setze ein Plektrum in den entstandenen Spalt ein.

Wenn es schwer geht, einen Spalt zu öffnen, dann erwärme den Rand nochmals und probiere es erneut.

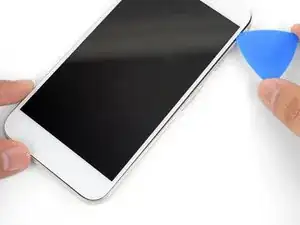

Schneide mit dem Plektrum an der Oberkante entlang, um den Kleber aufzutrennen.

Lasse ein Plektrum in der Kante stecken, damit der Klebstoff sich nicht wieder verbinden kann.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf den rechten Rand des Smartphones.

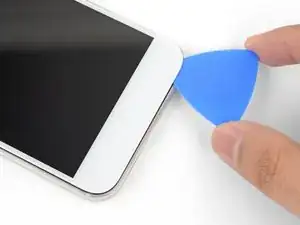

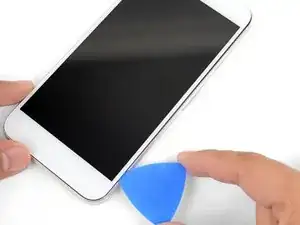

Setze ein Plektrum nahe an der Oberkante des Smartphones ein, dort wo du den Kleber vorher schon aufgetrennt hast.

Führe das Plektrum um die rechte Ecke herum.

Schneide den Kleber mit dem Plektrum behutsam an der rechten Kante nach unten auf.

Wiederhole das Ganze an der linken Kante des Smartphones.

Erwärme zwei Minuten lang den unteren Rand mit dem iOpener.

Setze ein Plektrum nahe an der rechten Kante, wo du schon den Kleber gelöst hast.

Führe das Plektrum behutsam um die Ecke herum.

Trenne mit dem Plektrum den Kleber entlang der Unterkante auf.

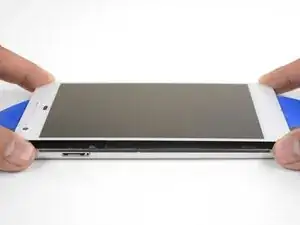

Wenn du um das ganze Smartphone herum aufgeschnitten hast, dann hebe die Displayeinheit vorsichtig an den rechten Ecken ein wenig hoch.

Schneide mit einem Plektrum durch alle restlichen Verklebungen.

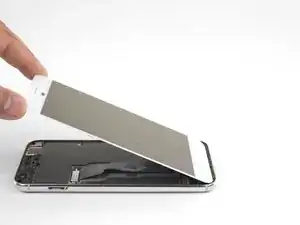

Hebe die Displayeinheit am oberen Ende hoch und klappe sie herum, so dass sie mit der Rückseite nach oben auf dem Rahmen liegt.

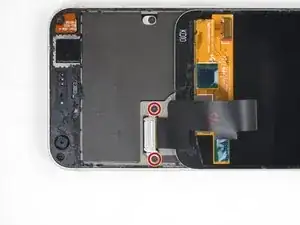

Entferne die beiden 4 mm Torx T5 Schrauben, mit denen die Displaykabelhalterung befestigt ist.

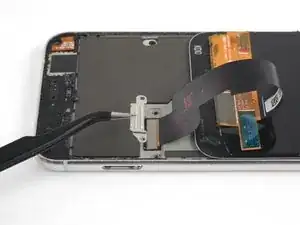

Entferne die Displaykabelhalterung.

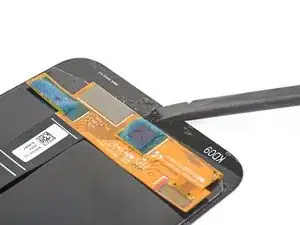

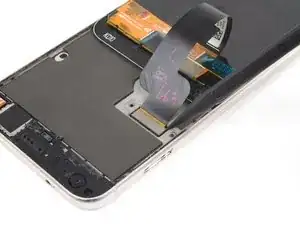

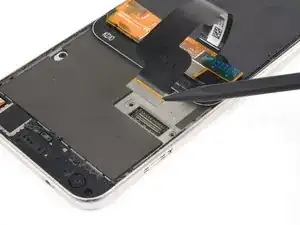

Heble mit der Spudgerspitze das Displaykabel hoch und löse es aus seinem Anschluss heraus.

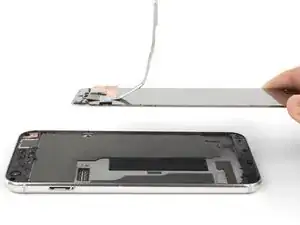

Entferne die Displayeinheit.

Entferne folgenden Schrauben, mit denen der Mittelrahmen an der Rückseite befestigt ist:

Sieben schwarze 4 mm Torx T5 Schrauben

Zwei silberfarbene 3 mm Torx T5 Schrauben

Kunstoffrasten, welche in die Kanten des rückwärtigen Gehäuses eingreifen, halten den Mittelrahmen sehr fest.

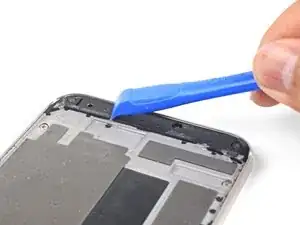

Finde die Vertiefung in der unteren linken Ecke des Rahmens und setze dort ein Plektrum ein.

Schiebe das Plektrum an der Unterkante des Smartphones entlang bis zur unteren rechten Ecke und lasse es dort stecken.

Setze ein weiteres Plektrum unten in die rechte Kante ein.

Schiebe das Plektrum in der Naht langsam nach oben, bis sich die ersten Raste löst.

Wenn du die Raste gelöst hast, dann lasse das Plektrum stecken, damit der Mittelrahmen nicht wieder anhaften kann.

Setze ein Plektrum in die rechte Kante des Smartphones ein und schiebe es nach oben bis zur obersten rechten Raste.

Schiebe das Plektrum langsam an der Raste vorbei, bis sie sich vom Rahmen löst.

Fasse die rechte Kante des Mittelrahmens an den Ecken und klappe die Kante langsam hoch.

Wenn sich die linke Kante lose anfühlt, dann hören mit dem Hochklappen auf und hebe den Mittelrahmen nach oben.

Entferne den Mittelrahmen.

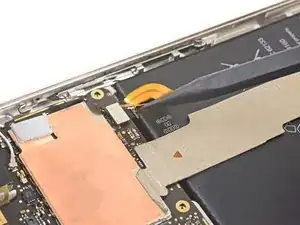

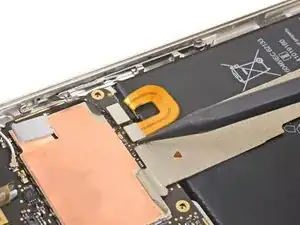

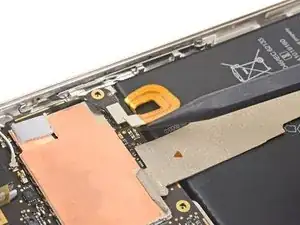

Heble mit dem Spudger den Akkustecker hoch und trenne ihn ab.

Biege das Flachbandkabel zum Akku ein wenig zur Seite, so dass es nicht versehentlich die Hauptplatine berühren kann.

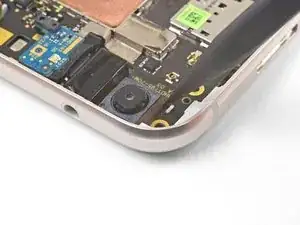

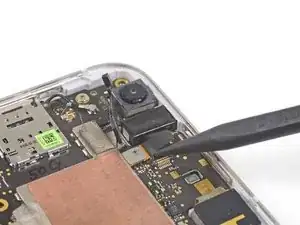

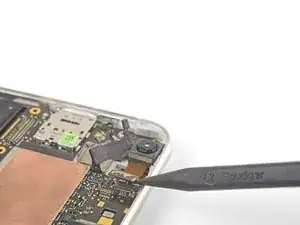

Heble das Frontkameramodul mit der Spudgerspitze hoch und löse es aus seinem Anschluss heraus.

Setze die Spudgerspitze in die Kopfhörerbuchse ein und heble sie nach oben, damit sie sich aus ihrem Anschluss löst.

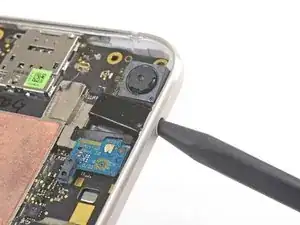

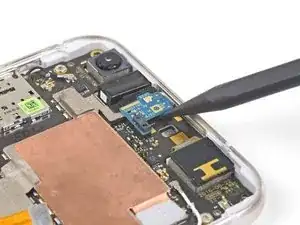

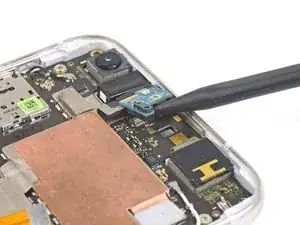

Setze die Spudgerspitze vorsichtig unter die Platine mit dem Näherungssensor, heble sie hoch und trenne sie ab.

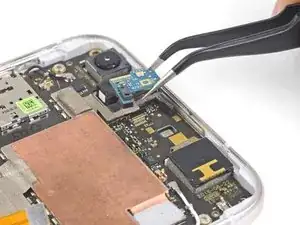

Entferne die Platine mit dem Näherungssensor.

Schiebe die Spudgerspitze vorsichtig unter den Stecker der Kopfhörerbuchse, heble ihn hoch und trenne ihn ab.

Entferne das Modul mit der Kopfhörerbuchse.

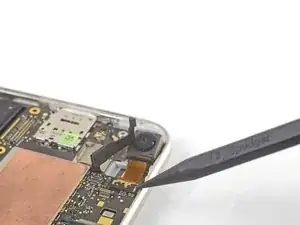

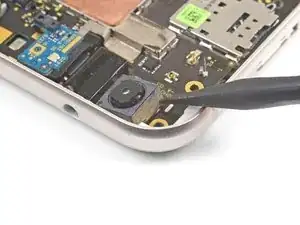

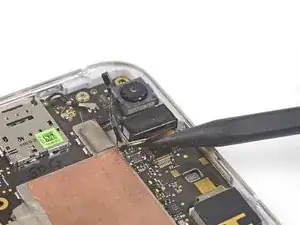

Setze die Spudgerspitze unter den Stecker der Frontkamera , heble ihn hoch und trenne ihn ab.

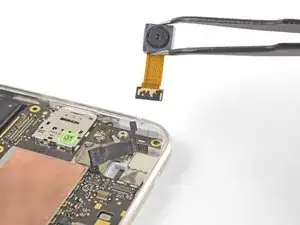

Entferne das Frontkameramodul.
