Google Pixel XL Rückseitenglas austauschen

Geschrieben von: Arthur Shi

Kommentare: 8

Google Pixel XL Rückseitenglas austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 45 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du ein zersprungenes Rückseitenglas austauschen kannst. Vielleicht willst du auch nur die Farbe ändern?

Werkzeuge

Ersatzteile

Schritt 1

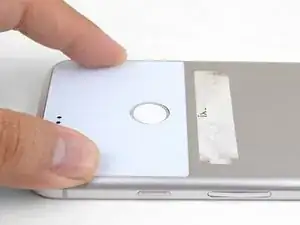

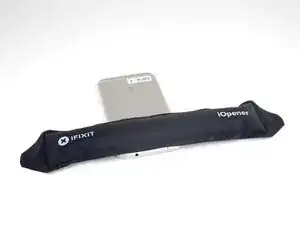

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Glasrückseite des Smartphones.
Es geht auch mit einem Haartrockner, einem Heißluftgebläse oder einer Wärmeplatte. Sei aber vorsichtig und überhitze das Smartphone nicht. Das Display und der Akku sind beide hitzeempfindlich und können leicht beschädigt werden.

Schritt 2

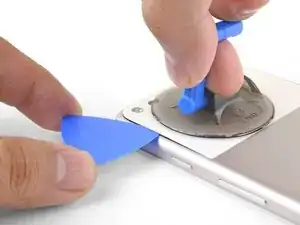

Wenn das Glas warm anfühlt, dann setze einen Saugheber nahe an der Kante an.
Ziehe den Saugheber hoch und setze ein Plektrum in den Spalt ein.
Wenn deine Glasscheibe sehr gesplittert ist, dann ist es hilfreich sie mit durchsichtigem Paketband abzukleben, so dass der Saugheber haften kann. Du kannst auch sehr kräftiges Klebeband anstelle eines Saughebers benutzen, oder den Saugheber mit Superkleber anleimen.
Wenn die Glasscheibe am Rand zerbrochen ist, versuche ein Plektrum in den Riss zu schieben und das Glas langsam herauszutrennen.
Wiederholtes Anwenden von Wärme weicht den Kleber auf und macht die Arbeit einfacher.

The suction cup method did not work for me at all. Even after applying heat worrisomely long with a hairdryer the glass wouldn't budge. Maybe if I'd had a better or bigger suction cup it could've. I bought a kit from a local store and the suction cup was smaller than iFixit's.

One thing to mention is that it's really hard to try and hold the phone down while pulling the suction cup. And then you'd need a third hand to try and slide a pick in there. Seems pretty impossible for one person to accomplish without something not covered in this guide to be honest.

The solution was to start from the corner that was broken, taking out one bit first and then lifting up next to that, causing the glass to break into smaller sections and just going from there bit by bit.

Also a good technique I found was to use the hairdryer while pulling out the bits which loosens up the glue while you're pulling out a piece (especially a bigger one).

Fensi - 12/02/20

Schritt 3

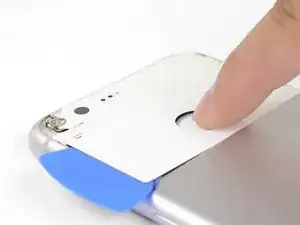

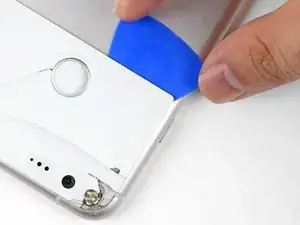

Trenne mit dem Plektrum den Kleber rings um den Rand der Glasscheibe auf.
Wenn das Auftrennen schwergängig wird, dann erwärme erneut.

be careful- you can easily rip/slice the NFC antenna ribbon with the pick. the Pixel and Pixel XL have NFC ribbon adhered to the underside of the very adhesive you are trying to peel up. In the photo for step 6 you can see the black rectangular ribbon that surrounds the fingerprint scanner. Perhaps i didn’t heat long enough or i was too aggressive or the cracks in my glass offered different angles of attack for the pick. Either way, exercise caution. It might be recommended to try to insert the pick straight down from the top center of the glass so that the pick tip glances over the rounded edge of ribbon going into the phone. (see the wide slit above fingerprint scanner in step 6 photo)

Austin B - 01/09/20

Hey Austin,

Thanks for the feedback! I’ll add a warning to this step.

Arthur Shi - 02/09/20

Schritt 4

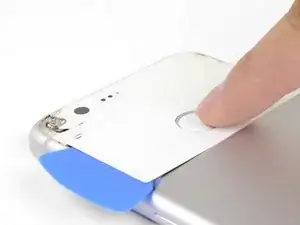

Wenn du die Glasscheibe um den Fingerabdrucksensor ablöst, dann drücke den Sensor fest nach unten, bis er sich vom Rückseitenglas trennt.
Schneide die Klebeverbindung unter dem Rückseitenglas weiter auf, bis du die Glasscheibe entfernen kannst.
Zerbrochenes Glas kann sehr scharf sein! Sei beim Hebeln sehr vorsichtig und beseitige alle Glassplitter.

There is some kind of a filter/grille/grating covering the (what I think is the) focus on the right side of the two black holes. You probably should be careful removing that (I believe it's glued into the glass) and transfer it to your replacement glass if it doesn't have that (none of the replacement glasses in pics/videos I've seen have had it). The glue in it was good enough that I just pressed it down to my replacement glass. I'd post a pic but it isn't possible here apparently.

Fensi - 12/02/20

Hi Fensi,

Thanks for the feedback! I added a step to cover what you mentioned.

Arthur Shi - 12/02/20

Schritt 5

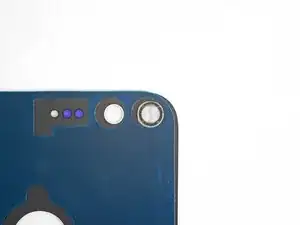

Wenn die gläserne Ersatzrückseite nicht mit einem Schutzgewebe über dem Mikrofon ausgestattet ist, dann musst du es vom Originalteil auf das Neuteil übertragen.
Nimm ein Plektrum und eine Pinzette, heble das Gewebe damit behutsam hoch und entferne es.

Schritt 6

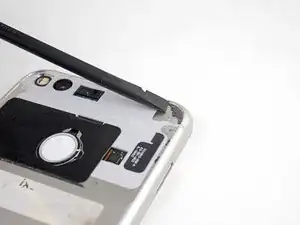

Schabe mit einem Spudger oder einem Plastiköffnungswerkzeug alle Klebstoffreste vom Rahmen ab.
Wische die letztem Reste mit hochkonzentriertem Isopropylalkohol (mehr als 90%) ab.
Reinige peinlich genau. Wenn noch Klebstoffreste übrig bleiben, kann die Ersatzscheibe nicht flach aufliegen und haftet nicht richtig.

Don't clean the adhesive of the sides of the fingerprint sensor.

Fensi - 12/02/20

Schritt 7

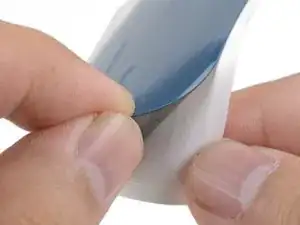

Ziehe die weiße Schutzfolie von der beiliegenden Klebefolie ab. Achte darauf, dass du alle Ausschnitte heraustrennst.
Richte die Unterkante der Klebefolie an der Unterkante der Ersatzglasscheibe aus.
Achte darauf, dass die Rückseite der Glasscheibe nach oben zeigt.
Lege die Klebefolie langsam auf die Glasscheibe ab.
Reibe die Klebefolie mit den Fingern auf der Glasscheibe fest, so dass sie gut haftet.

Schritt 8

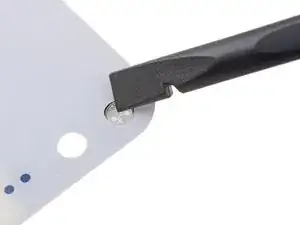

Wenn dein Ersatzteil nicht mit einer Linse über dem Blitz ausgeliefert wurde, musst du sie vom alten auf das neue Teil übertragen.
Drücke die Linse mit dem Finger oder einem Spudger fest von der Außenseite der Glasscheibe hinein (das ist die Seite, die am Smartphone normalerweise sichtbar ist), bis sie sich aus ihrer Vertiefung löst.
Entferne die Linse und bringe sie an der Rückseite der neuen Glasscheibe an.
Achte darauf, dass die Blitzlinse richtig ausgerichtet ist, so dass die Fresnelringe senkrecht übereinanderstehen.

The lens has adhesive surrounding it on the metal frame that will get pressed against the back side of your glass to hold it still. You should either not remove it, or replace it e.g. with some of the adhesive from the old glass. Note that you should use a miniscule amount so that it fits (it's a very narrow ring of adhesive surrounding it on the original). Of course there might be differences between versions but this was the case for me.

Fensi - 12/02/20
