Einleitung
Werkzeuge
-
-

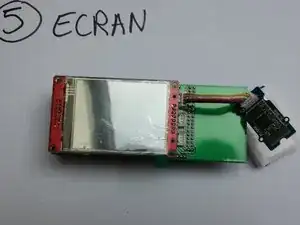

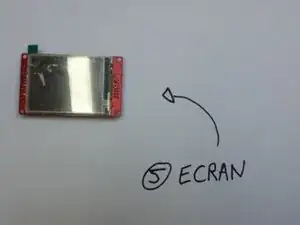

rassemblez tout le matériel nécessaire
-

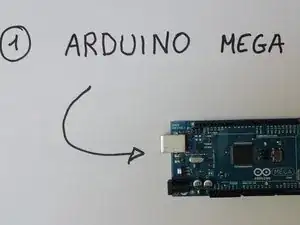

1 arduino Méga
-
1 shield detectomètre
-

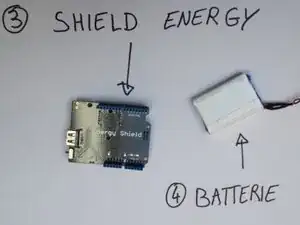

1 shield energy + la batterie
-
-
-

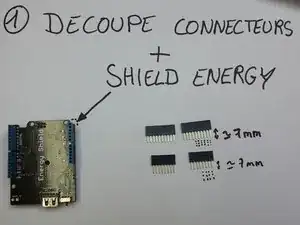

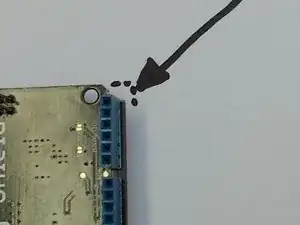

Commencez par tailler la carte energy shield à l'aide d'une pince coupante au ras du connecteur bleu
-

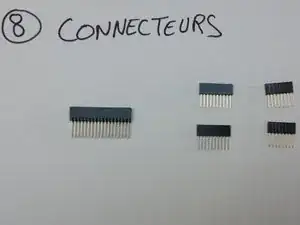

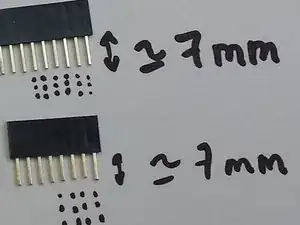

Coupez les pattes des connecteurs pour laisser environ 7mm
-
-
-

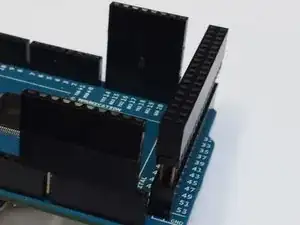

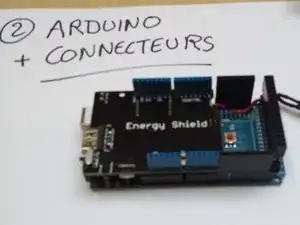

Insérez les connecteurs dans l'arduino, et empillez les comme sur la premiere image, il ne doit pas y avoir de jour entre ceux-ci
-
Connectez la batterie au shield et insérez le dans arduino
-
Une fois l'opération faite, vérifiez l'alignement , les connecteurs doivent etre à peut pres au même niveau
-
-
-

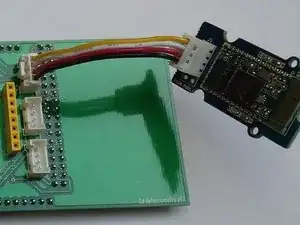

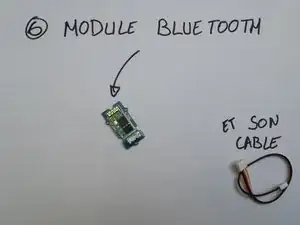

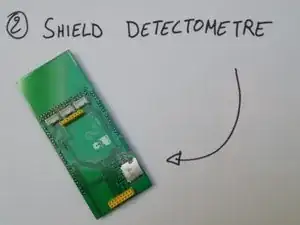

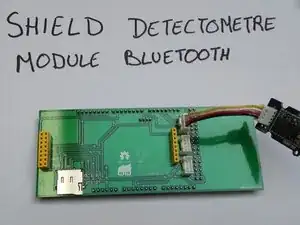

Préparez le shield Detectomètre et connectez le module Bluetooth sur l'entree nommée ainsi
-

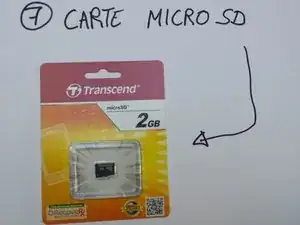

Insérez la carte MicroSD dans le lecteur
-
-
-

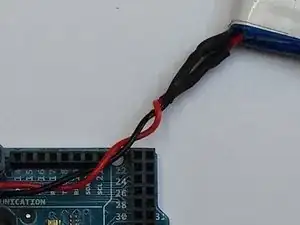

Veillez à faire passer les fils de la batterie entre les deux connecteurs comme sur la seconde photo
-

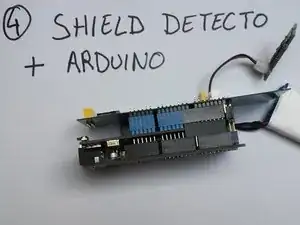

Insérez maintenant le shield detectomètre sur la base (arduino + energy shield + connecteurs)
-
-
-

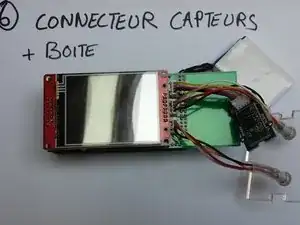

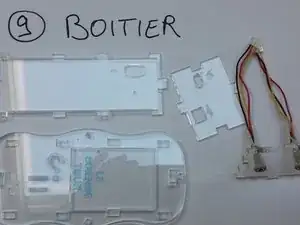

Installez la face "entrées capteurs" et connectez les câbles sur les bons connecteurs
-
Faites passer les 2 câbles des capteurs de part et dautres du shield detectometre et venez positionner la facade comme sur la seconde photo
-
-
-

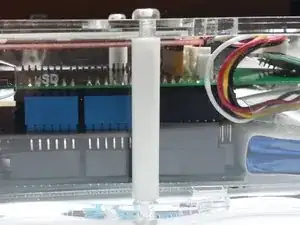

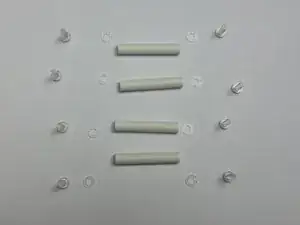

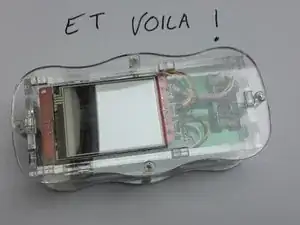

Une fois la boîte montée, positionnez les entretoises blanches + rondelle et vissez
-
N'oubliez pas la petite rondelle ! sinon, la boîte risque de casser
-
To reassemble your device, follow these instructions in reverse order.
