Einleitung
Wenn dein Trackpad nicht mehr gut reagiert oder sogar garnicht, dann hilft dir diese Anleitung beim Austausch. Sei vorsichtig, da du an den inneren Bauteilen des Computers arbeiten musst.
-
-
Entferne die fünf Kreuzschlitzschrauben #1. Die drei oberen sind 10 mm lang, die beiden seitlichen 7 mm.
-
Löse die drei unteren Kreuzschlitzschrauben #1.
-
-
-
Stelle den Computer so, dass die Kante mit den Scharnieren nach oben zeigt.
-
Heble die Bodenabdeckung mit einem Plastiköffnungswerkzeug auf.
-
Schiebe das Werkzeug an der Kante von links nach rechts und benutze ein zweites Plastiköffnungswerkzeug um die rechte obere Ecke aufzuhebeln.
-
Wiederhole diesen Schritt für die andere Seite.
-
Wiederhole den Schritt auf der linken und rechten Geräteseite. Es gibt zwei Punkte in der Mitte (auf der linken und rechten Seite der mittleren Schraube), die sich durch einen leichten hebenden Druck lösen.
-
-
-

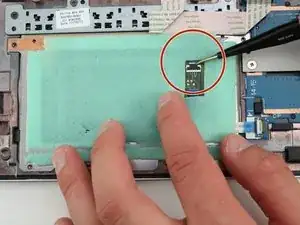

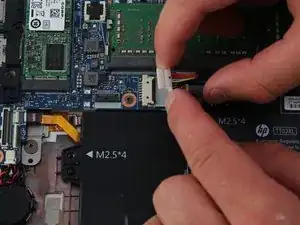

Hebe die Sicherung am Stecker mit einer Pinzette hoch.
-
Drücke das Flachbandkabel mit einer Pinzette nach unten und ziehe es aus dem Anschluss heraus.
-
-
-

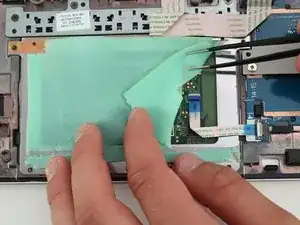

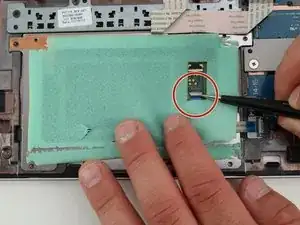

Hebe die Sicherung am zweiten Anschluss mit einer Pinzette hoch.
-

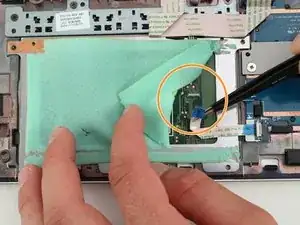

Ziehe das Flachbandkabel mit einer Pinzette aus dem Anschluss heraus.
-
-
-

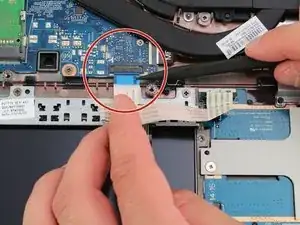

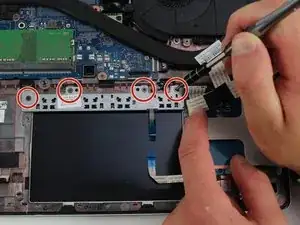

Hebe die Sicherung am Stecker mit einer Pinzette hoch und ziehe dann vorsichtig das Flachbandkabel ab, welches die Klicktasten mit der Hauptplatine verbindet.
-
-
-

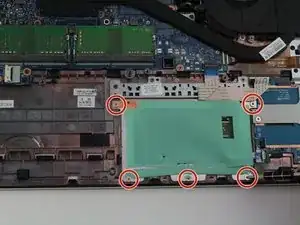

Entferne die 3 mm Kreuzschlitzschraube #1 an der Unterseite der Klicktasten des Trackpads.
-

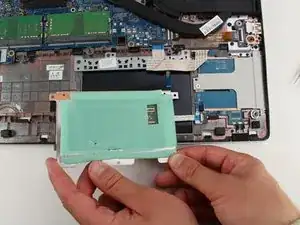

Hebe die Klicktasten aus dem Computer.
-
Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
