HP Pavilion 15-ab165us Hauptplatine austauschen

Lege den Laptop mit der Bodenseite nach oben.

Schiebe die zwei Schieberiegel in die Entriegelungsposition und entferne den Akku.

Drehe die zwei unteren 8 mm Kreuzschlitzschrauben #1 heraus.

Entferne die Kunstofffüße mit einem Plastiköffnungswerkzeug.

Entferne die beiden Plastiklaschen mit einem Metallspudger.

Entferne die sechzehn 8 mm Schrauben, mit denen die untere Abdeckung befestigt ist, mit einem Kreuzschlitzschraubendreher #1.

Entferne das optische Laufwerk.

Entferne die 3 mm Schrauben unter dem optischen Laufwerk mit einem Kreuzschlitzschraubendreher #0.

Drehe den Computer wieder um.

Benutze ein Plastiköffnungswerkzeug, um die Klammern zu lösen, mit denen die Tastatur befestigt ist.

Schließe den Deckel und ziehe Bildschirm und Tastatur hoch und weg von der nicht mehr angeschlossenen unteren Abdeckung.

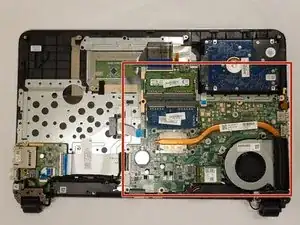

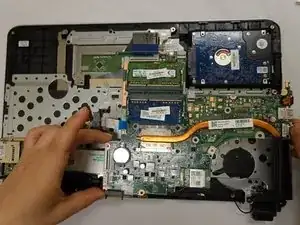

Das ist die Hauptplatine.

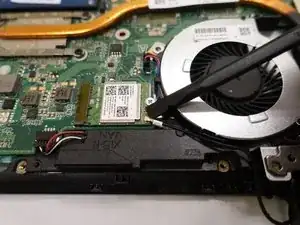

Löse das Verbindungskabel zur Wi-Fi Karte.

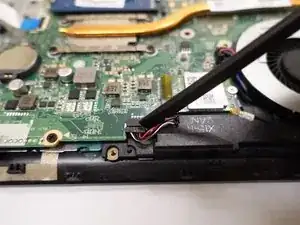

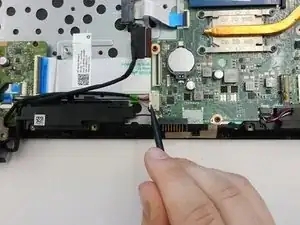

Trenne die Lautsprecher ab.

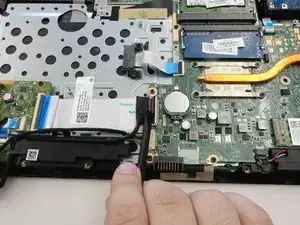

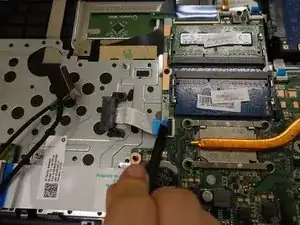

Löse die Sicherungen an den Displaykabeln und trenne die Kabel von der Hauptplatine ab.

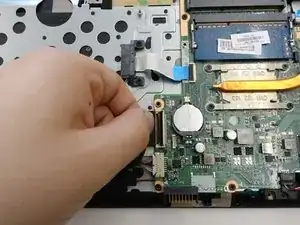

Löse die Sicherung am Kabel zum optischen Laufwerks und trenne es ab.

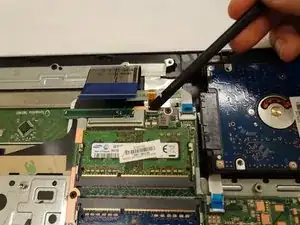

Löse die Sicherung am Festplattenversorgungskabel und trenne es ab.

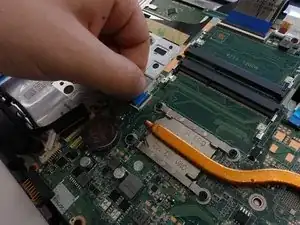

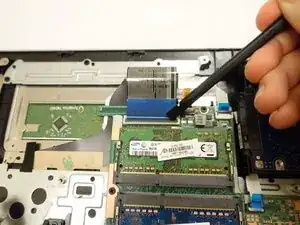

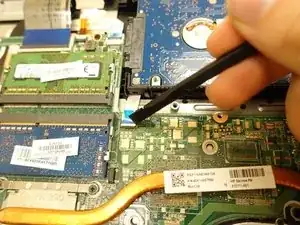

Löse die Sicherung am Tastaturkabel und trenne es ab.

Entferne die 4 mm Kreuzschlitzschrauben #1, mit denen die Hauptplatine befestigt ist.

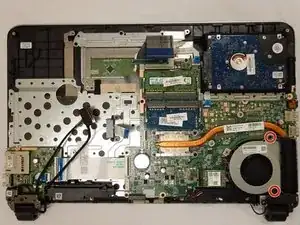

Entferne die 4 mm Kreuzschlitzschrauben #1, mit denen der Lüfter befestigt ist.

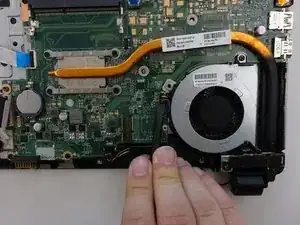

Löse die Haltestifte des Lüfters.

Hebe den Lüfter hoch und entferne ihn.

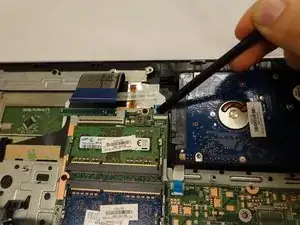

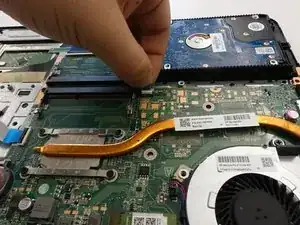

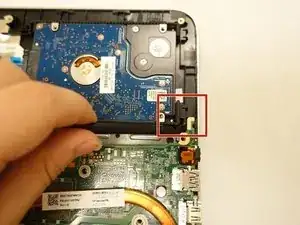

Befreie die Hauptplatine aus der Raste unten an der Festplatte.

Hebe die Festplatte hoch und drehe sie herum, so dass das Kabel an der Unterseite sichtbar wird.

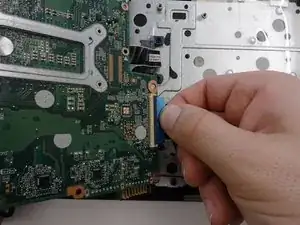

Löse die Sicherungen am Kabel auf der Unterseite der Hauptplatine und trenne es ab.

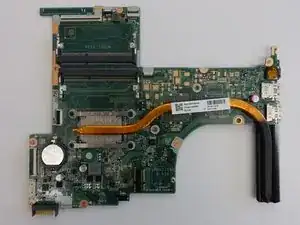

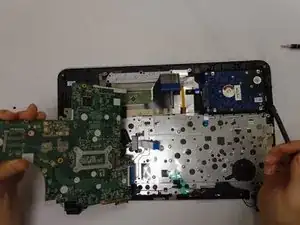

Ziehe die Hauptplatine aus dem Rahmen heraus.
