HTC One M9 Hauptkamera ersetzen

Geschrieben von: Michael Chan

Kommentare: 16

Schwierigkeitsgrad

Sehr schwierig

Schritte

Zeitaufwand

1 Stunde

Einleitung

Leser dieser Anleitung werden in der Lage sein, ihre beschädigte Kamera zu ersetzen und ihre Funktion wiederherzustellen. Der Kameraaustausch erfordert das Entfernen der Hauptplatine und des Kamerachips. Achte darauf, keine anderen Komponenten während der Reparatur zu beschädigen.

Werkzeuge

Ersatzteile

Schritt 1

Verwende ein microSD Kartenauswurfwerkzeug oder eine kleine Büroklammer und führe es in das kleine Loch im microSD- Kartenfach. Es befindet sich rechten oberen Seite des Smartphones über den Lautstärketasten.
Drücke das Werkzeug hinein, um das Fach auszuwerfen.
Dies kann etwas Kraft erfordern.
Achte beim Wiedereinsetzen der microSD-Karte darauf, dass diese in der richtigen Ausrichtung eingelegt wird. Die Kontakte sollten nach hinten zeigen und zuerst eingeschoben werden.
Es ist normal, dass die microSD-Karte nicht von alleine im Einschub hält und herausfällt. Auch ist es nicht ganz einfach, die microSD-Karte flach und korrekt im Einschub zu positionieren.

Schritt 2

Verwende ein SIM Kartenauswurfwerkzeug oder eine kleine Büroklammer und führe es in das kleine Loch im SIM- Kartenfach. Dieses befindet sich am unteren rechten Seite des Smartphones.
Drücke es nun hinein, um das Fach auszuwerfen.
Dies kann etwas Kraft erfordern.
Achte beim Wiedereinsetzen der SIM-Karte darauf, dass diese in der richtigen Ausrichtung eingelegt wird.

Schritt 3

Heble die Abdeckung auf der Oberseite des Gehäuses mit einem Plektrum oder einem Spudger vorsichtig auf und entferne sie.
Entferne die beiden 4 mm T5 Torx Schrauben auf der Oberseite des Gehäuses.

Be sure to remove the SIM tray and memory card tray prior to removing back case! Bent mine because that step was missing.

cameronb - 14/05/17

The black plastic piece that runs across the top is very thin and is stuck on with very strong tape.

SMcC21985 - 05/05/18

Schritt 4

Verwende ein Opening Pick aus Plastik und arbeite dich um das Gehäuse herum, um die Rückgehäuse des Smartphones von der Displayeinheit zu lösen.
Das SIM-Kartenfach und das Micro SD-Kartenfach müssen entfernt werden, bevor die hintere Abdeckung entfernt werden kann.
Sei bei den An-/Aus- und Lautstärketasten vorsichtig, da sie sehr empfindlich sind.
Sei vorsichtig, wenn du das Gehäuse von der Displayeinheit löst, da die Rückkamera am Gehäuse festkleben könnte.

The SIM Card and SD Card's need to be removed before the case will come apart.

Andrew Froude - 19/02/17

I found a video showing someone using a 2 to 3 inch length scraper razor blade around the perimeter. On my second HTCM9 battery swap I found that leading with a square tipped X-Acto blade to begin the opening, and leaving the trailing, “already opened” gap “wedged” open with the scraper blade helped smoothly open from top (IR header) to bottom (micro USB charger port). A conventional spudger pries open too quickly and can damage and misshape the LCD’s soft bezel. The bezel surround is a much softer compound than the rear case. You can work the rear case loose by gently prying the back’s perimeter outward and occasionally inward as you progress. There are four tabs on the LCD assembly (i.e. nearby and under the pliers in step 5) on each side that protrude into the rear case. Push in toward the back, and pry outward on the back case seam around the vicinity of the tabs. This action provides clearance for the tab to loose from the case tab slot.

Michael K - 21/07/18

Schritt 5

Löse mit einer Pinzette das blaue und das weiße Antennenkabel.

Blue coax cable.. what does it do?

Yusuf Koçaslan - 21/04/20

Schritt 6

Entferne die beiden 1,5 mm Kreuzschlitz Schrauben, die den Akku an der Hauptplatine befestigen.

When reassembling the phone, be sure to attach the battery connector correctly before screwing it down. It has a rectangular connector that may not seat correctly if simply screwed down.

Jay Clark - 30/09/18

On my new battery the connector was not aligned precisely so the battery was not connected properly to the motherboard after screwing it in. The connector is supposed to hold on it’s own without the screws. If the connector does not hold to the motherboard without the screws, make sure that the connector is actually plugged in properly and only screw it in once it holds by itself.

Gerrit Addiks - 12/01/20

Schritt 7

Löse die ZIF-Anschlüsse mit deinen Fingern oder einem Plastikspatel.

Lift up on the white portion of the connector

Jarred Goar - 15/12/17

Schritt 8

Verwende einen Plastikspatel, um den ZIF-Stecker des unteren Mikrofons zu lösen.

Schritt 9

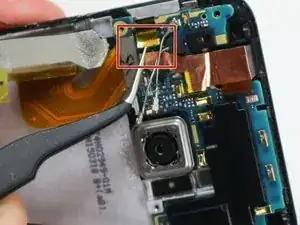

Ziehe mit der Pinzette vorsichtig den Klebestreifen ab, der das Kabel bedeckt.
Sei mit dem Klebestreifen vorsichtig, er kann leicht reißen.
Verwende einen Plastikspatel, um den ZIF-Stecker zu lösen.

Mine did not have the piece of tape.

SMcC21985 - 05/05/18

Schritt 10

Löse die drei verbleibenden ZIF-Stecker.
Der dritte ZIF-Stecker liegt hauptsächlich unter dem Motherboard. Achte beim Wiederzusammenbau darauf, dass der Stecker wieder genauso liegt.

For the featured ZIF header in step 10, which originates from under the circuit board, after liberating the yellow-clear tape I used a “Plackers” dental flosser “pointed end” to carefully lift up from under the ZIF ribbon.

Michael K - 21/07/18

the third connector what is that one for? my screen was sometimes flicker and that connector is loose from underneath the motherboard

Sugar Bomb Gaming - 30/08/18

Schritt 11

Entferne die Abdeckung der beiden LEDs.
Entferne mit einer Pinzette die beiden Antennenkabel.

Schritt 12

Entferne die drei 4 mm Torx T5 Schrauben, die die Hauptplatine befestigen.

Great guide just one crucial warning missing! When removing the battery which is underneath the power/SD/volume cable make sure you see that and carefully remove the battery without tearing it apart! Had to learn the hard way. Fortunately it's replaceable..

Charles Vheru - 24/03/16

Schritt 13

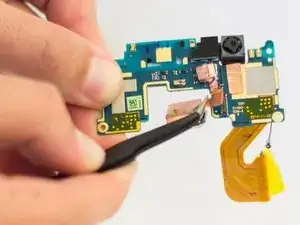

Ziehe den Vibrationsmotor mit einer Pinzette behutsam von der Hauptplatine.
Die Hauptplatine hebelst du mit einem Plastikhebel oder per Hand aus dem Gehäuse des Smartphones.
Die Hauptplatine ist mit Klebstoff befestigt, weshalb du einen iOpener oder eine Heißluftpistole benötigst, um die Verklebung zu lösen. Weitere Informationen dazu findest du in der Anleitung des iOpeners.

Mine did not have any adhesive.

SMcC21985 - 05/05/18

Schritt 14

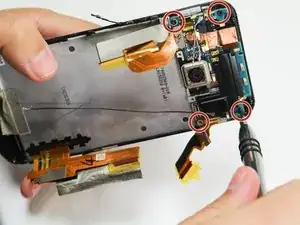

Entferne die vier 3 mm Torx T5 Schrauben, welche den oberen Kamerachip festhalten.

Schritt 15

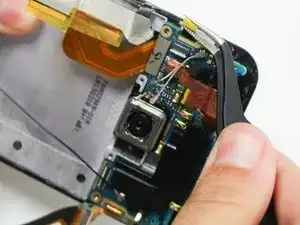

Entferne das im Bild gezeigte Flachbandkabel mit einer Pinzette.

Schritt 16

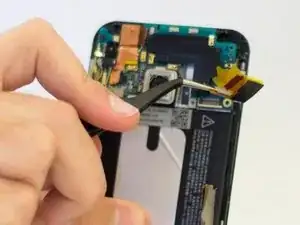

Löse das Flachbandkabel am Kamerachip mit einer Pinzette ab.

Schritt 17

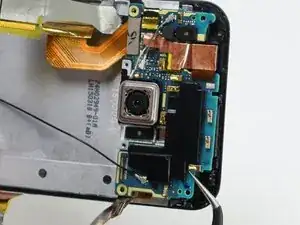

Entferne den Kamerachip mit der Pinzette aus dem Gerät.

Schritt 18

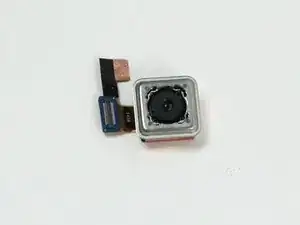

Drehe den Chip herum und entferne die Hauptkamera mit der Pinzette von dee Rückseite des Chips. Ziehe dazu das Flachbandkabel nach oben.

Abschluss

Befolge diese Anweisung in umgekehrter Reihenfolge, um das Gerät wieder zusammenzusetzen.
