HTC One M9 Kopfhöreranschluss/Micro-USB-Karte ersetzen

Geschrieben von: Michael Chan
  • Kommentare: 15
HTC One M9 Kopfhöreranschluss/Micro-USB-Karte ersetzen

Schwierigkeitsgrad

Schwierig

Schritte

15

Zeitaufwand

30 - 40 Minuten

Einleitung

Verwende diese Anleitung, um die Kopfhörerbuchse/Micro-USB-Karte deines HTC One M9 zu ersetzen.

  1. Q6Fwl1hL2JqcjLRH
    Q6Fwl1hL2JqcjLRH
    1AuKTnITcBMDxwP2
    RhjU3tcTKxyP4e1M

    • Verwende ein microSD Kartenauswurfwerkzeug oder eine kleine Büroklammer und führe es in das kleine Loch im microSD- Kartenfach. Es befindet sich rechten oberen Seite des Smartphones über den Lautstärketasten.

    • Drücke das Werkzeug hinein, um das Fach auszuwerfen.

    • Dies kann etwas Kraft erfordern.

    • Achte beim Wiedereinsetzen der microSD-Karte darauf, dass diese in der richtigen Ausrichtung eingelegt wird. Die Kontakte sollten nach hinten zeigen und zuerst eingeschoben werden.

    • Es ist normal, dass die microSD-Karte nicht von alleine im Einschub hält und herausfällt. Auch ist es nicht ganz einfach, die microSD-Karte flach und korrekt im Einschub zu positionieren.

  2. ahkPIQBTYMIg1N4Y

    • Verwende ein SIM Kartenauswurfwerkzeug oder eine kleine Büroklammer und führe es in das kleine Loch im SIM- Kartenfach. Dieses befindet sich am unteren rechten Seite des Smartphones.

    • Drücke es nun hinein, um das Fach auszuwerfen.

    • Dies kann etwas Kraft erfordern.

    • Achte beim Wiedereinsetzen der SIM-Karte darauf, dass diese in der richtigen Ausrichtung eingelegt wird.

  3. UDwLUrKwYQxjjaTD
    UDwLUrKwYQxjjaTD
    UnVGLBanACA4GZaD
    uD2foUpDIjmKIcWt

    • Heble die Abdeckung auf der Oberseite des Gehäuses mit einem Plektrum oder einem Spudger vorsichtig auf und entferne sie.

    • Entferne die beiden 4 mm T5 Torx Schrauben auf der Oberseite des Gehäuses.

    Be sure to remove the SIM tray and memory card tray prior to removing back case! Bent mine because that step was missing.

    cameronb -

    The black plastic piece that runs across the top is very thin and is stuck on with very strong tape.

    SMcC21985 -

  4. vJMd1cvotNQHBjn4
    vJMd1cvotNQHBjn4
    jWUMJ2OiPHr1aesu
    JCHJGYX6viJQGcVf

    • Verwende ein Opening Pick aus Plastik und arbeite dich um das Gehäuse herum, um die Rückgehäuse des Smartphones von der Displayeinheit zu lösen.

    • Das SIM-Kartenfach und das Micro SD-Kartenfach müssen entfernt werden, bevor die hintere Abdeckung entfernt werden kann.

    • Sei bei den An-/Aus- und Lautstärketasten vorsichtig, da sie sehr empfindlich sind.

    • Sei vorsichtig, wenn du das Gehäuse von der Displayeinheit löst, da die Rückkamera am Gehäuse festkleben könnte.

    The SIM Card and SD Card's need to be removed before the case will come apart.

    Andrew Froude -

    I found a video showing someone using a 2 to 3 inch length scraper razor blade around the perimeter. On my second HTCM9 battery swap I found that leading with a square tipped X-Acto blade to begin the opening, and leaving the trailing, “already opened” gap “wedged” open with the scraper blade helped smoothly open from top (IR header) to bottom (micro USB charger port). A conventional spudger pries open too quickly and can damage and misshape the LCD’s soft bezel. The bezel surround is a much softer compound than the rear case. You can work the rear case loose by gently prying the back’s perimeter outward and occasionally inward as you progress. There are four tabs on the LCD assembly (i.e. nearby and under the pliers in step 5) on each side that protrude into the rear case. Push in toward the back, and pry outward on the back case seam around the vicinity of the tabs. This action provides clearance for the tab to loose from the case tab slot.

    Michael K -

  5. 1iTcIShuKBayUStZ

    • Löse mit einer Pinzette das blaue und das weiße Antennenkabel.

    Blue coax cable.. what does it do?

    Yusuf Koçaslan -

  6. BILIFTEdHZvAfimH

    • Entferne die beiden 1,5 mm Kreuzschlitz Schrauben, die den Akku an der Hauptplatine befestigen.

    When reassembling the phone, be sure to attach the battery connector correctly before screwing it down. It has a rectangular connector that may not seat correctly if simply screwed down.

    Jay Clark -

    On my new battery the connector was not aligned precisely so the battery was not connected properly to the motherboard after screwing it in. The connector is supposed to hold on it’s own without the screws. If the connector does not hold to the motherboard without the screws, make sure that the connector is actually plugged in properly and only screw it in once it holds by itself.

    Gerrit Addiks -

  7. LBJTMDZvTGhCGFkX

    • Löse die ZIF-Anschlüsse mit deinen Fingern oder einem Plastikspatel.

    Lift up on the white portion of the connector

    Jarred Goar -

  8. LK1lGItLANn3vND3

    • Verwende einen Plastikspatel, um den ZIF-Stecker des unteren Mikrofons zu lösen.

  9. ASoQkKUbqxxBMbjg
    ASoQkKUbqxxBMbjg
    qGvNlECIWgrvAQul
    r2yfnru4HRIiPLBK

    • Ziehe mit der Pinzette vorsichtig den Klebestreifen ab, der das Kabel bedeckt.

    • Sei mit dem Klebestreifen vorsichtig, er kann leicht reißen.

    • Verwende einen Plastikspatel, um den ZIF-Stecker zu lösen.

    Mine did not have the piece of tape.

    SMcC21985 -

  10. 6SCxm5DV1oLOov5C
    6SCxm5DV1oLOov5C
    GETBJ2RCijVLioJZ
    bVWPFtIxpG3asAHG

    • Löse die drei verbleibenden ZIF-Stecker.

    • Der dritte ZIF-Stecker liegt hauptsächlich unter dem Motherboard. Achte beim Wiederzusammenbau darauf, dass der Stecker wieder genauso liegt.

    For the featured ZIF header in step 10, which originates from under the circuit board, after liberating the yellow-clear tape I used a “Plackers” dental flosser “pointed end” to carefully lift up from under the ZIF ribbon.

    Michael K -

    the third connector what is that one for? my screen was sometimes flicker and that connector is loose from underneath the motherboard

    Sugar Bomb Gaming -

  11. igoXKYxcqItcIIrI
    igoXKYxcqItcIIrI
    lPTDnELG4bmEsYxx
    Asuo3JCNciGMfn3Y

    • Entferne die Abdeckung der beiden LEDs.

    • Entferne mit einer Pinzette die beiden Antennenkabel.

  12. qTLNA2BECGoefPUS

    • Entferne die drei 4 mm Torx T5 Schrauben, die die Hauptplatine befestigen.

    Great guide just one crucial warning missing! When removing the battery which is underneath the power/SD/volume cable make sure you see that and carefully remove the battery without tearing it apart! Had to learn the hard way. Fortunately it's replaceable..

    Charles Vheru -

  13. 3SeUtvhXIDGWEdZB
    3SeUtvhXIDGWEdZB
    M1uYyPqN1skRnkPE

    • Ziehe den Vibrationsmotor mit einer Pinzette behutsam von der Hauptplatine.

    • Die Hauptplatine hebelst du mit einem Plastikhebel oder per Hand aus dem Gehäuse des Smartphones.

    • Die Hauptplatine ist mit Klebstoff befestigt, weshalb du einen iOpener oder eine Heißluftpistole benötigst, um die Verklebung zu lösen. Weitere Informationen dazu findest du in der Anleitung des iOpeners.

    Mine did not have any adhesive.

    SMcC21985 -

  14. 1yv16ioEIqh15lCE
    1yv16ioEIqh15lCE
    U2DRt4r5j5JEMSbM

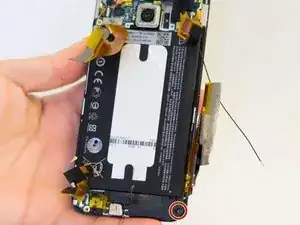

    • Entferne die 3 mm T5-Schraube, mit der der vordere Lautsprecher befestigt ist.

    • Diese Schraube fehlte, da bei einer früheren Zerlegung ein Fehler gemacht wurde.

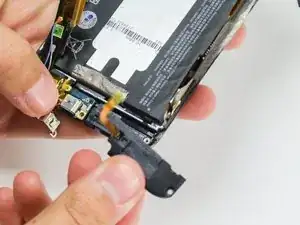

    • Entferne den Lautsprecher vorsichtig aus dem Gerät.

  15. jBdICmIhDFdrVUTR
    jBdICmIhDFdrVUTR
    AMqtc24aYKXuGDKv

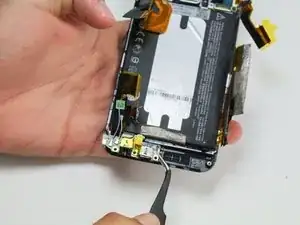

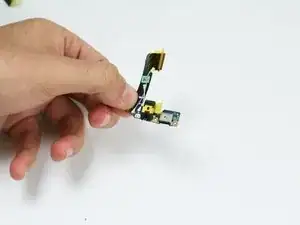

    • Verwende eine Pinzette, um die Kopfhörerbuchse/Micro-USB-Karte zu entfernen.

    The antenna wires must also be removed from the USB/headphone Jack board. Verizon phones will have only one blue wire but the new board will have two plugs for two wires. Use the outboard plug to connect the wire

    Jim Salemi -

Abschluss

Befolge diese Anweisungen in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzusetzen.

Tinte & Feder

Michael Chan

Mitglied seit: 14/04/15

2329 Reputation

Ein Kommentar

Hi,

Make sure to check the headphone board too see if the gps connection in your phone has 1 or 2 cable ports.(Blue jumper wires) Mine has 1 so I got a sim card error. Waiting for usb board with one cable to fix

nateraymond008 -
