HTC One Mini 2 Akku ersetzen

Geschrieben von: Jeron Hogan
  • Kommentare: 13
HTC One Mini 2 Akku ersetzen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

1 Stunde

Einleitung

  1. OeyAPMOEMCLtrSkR
    OeyAPMOEMCLtrSkR
    IaTfp31Lk5ToNI54
    s1gCHGvWYQm2JDJC

    • Stecke das Ende einer Büroklammer in die Löcher auf jeder Seite des Telefons, um die SIM-Karte und die Micro SD-Karte auszuwerfen.

    • Lege die Kartenhalter beiseite.

  2. tHuoTNhBYojoYE36

    • Erhitze den oberen grauen Lautsprecherplatte zwei Minuten lang mit dem iFixit iOpener.

  3. en4MD52Aqj34NDvS
    en4MD52Aqj34NDvS
    Dm6b4KuFMOHZpAUH
    gWxJpmJXTbDvUtKB

    • Verwende einen Metallspudger, um damit die linke Ecke der oberen grauen Lautsprecherabdeckung aufzuhebeln.

    • Platziere den Spudger zwischen die innere weiße Plastikkante und die graue Lautsprecherplatte. Heble nicht zwischen den beiden weißen Kunststoffrahmen auf.

    • Heble nicht am Displayglas, sondern nur gegen die linke Seite, da sich unter der Platte eine empfindliche Antenne befindet.

    • Mit einem schmalen Kunststoffhebelwerkzeug, trennst du nun vorsichtig die schwarze Bandantenne von der grauen Lautsprecherplatte.

    It’s not necessary to remove the grey plate all the way, just enough to get access to the screw on the left side for step 4.

    Kevin -

  4. LOCRSZZWM46fQR4q
    LOCRSZZWM46fQR4q
    AHuMPyRx2TII1xRF

    • Entferne die 2 mm Schraube mit einem T5 Torx Schraubendreherkopf aus dem iFixit-Werkzeugsatz.

  5. pQDp1wxZLXrNAcUj
    pQDp1wxZLXrNAcUj
    slt3ivsd1L2AQZND

    • Heble mit einem Plastik Opening Tool außen am Rand des Gerätes.

    • Sei bei den Karten-Slots extra vorsichtig.

    • Langsam von der rechten Seite des Bildschirms hochziehen, wie das Öffnen eines Buches.

    • Die Plastikabdeckung des Power Buttons könnte herausfallen. Lege sie zur Seite, bis du das Gerät wieder zusammenbaust.

    • Benutzen Sie den Plastikspudger, um den Schaumkleber um die Kamera weg von der Rückplatte zu schälen.

    Only open the back enough to gain access to the foam adhesive around the camera. If you open too much before separating the camera, you will rip the ribbon connector apart & the camera will never work again. Thank you !!!

    grastroud -

    Is there anything else that can destroy the camera?

    I was careful and did not think that I destroyed anything, also there is no damage visible. But the camera doesn’t work, I cannot even switch from front to main camera. Any idea or hopeless?

    sonnysoni -

    If the plastic power button falls out of the case, ensure that it is replaced the same way round. The small circular part which actually operates the switch is slightly offset & nearer the middle of the phone.

    grastroud -

    Once the back is pried enough to reach inside, you can use the plastic spudger tool to reach in and pry the sides of the square camera body away from the back of the case. You are trying to protect the camera body, and the ribbon cable that connects it to the main board, by carefully separating the adhesive around the sides that fasten the camera body to the hole in the back cover of the phone.

    ken -

    There are several plastic clips around the perimeter of the phone. I found it easiest to unclip the one right blow the volume button first, then work down the right side of the phone (two more on the side, one at the corner) then work up the right side (one at the upper right corner) then along the top and bottom.

    Kevin -

    To help remove camera adhesive, I found heat useful.

    Kevin -

    Hi all ,I didn’t apply enough heat removing the grey front panel and the ribbon anntena is ripped.

    I should have left it double time as its cold here .Is there a replacement for sale somewhere ?

    Is this easy to replace is my next question.

    Geoff -

  6. vjjhyRG5lTfC6FMt
    vjjhyRG5lTfC6FMt
    lIDakcCiFZREPwGO

    • Ziehe die langen gelben Klebebandstücke auf der rechten und linken Seite der Kupferplatte ab.

  7. TKGCRqYMTwDmVXdQ

    • Von der Kupferplatte ausgehend, ziehe alle drei gewebten, silberfarbenen Bänder mit einem Spudger oder einem anderen schmalen Hebelwerkzeug ab.

  8. 5fQvFUVUMmNi3eVM
    5fQvFUVUMmNi3eVM
    YJGcOLU5oLQwRwUV
    lUOkLkMBwyMCKw5O

    • Öffne mit dem flachen Ende des Spudgers die weißen Laschen an allen Flachbandkabelsteckern, die sich links und rechts neben der Kupferplatte befinden.

    • Auf der linken Seite, klappst du die weißen Laschen nach links, auf der rechten Seite nach rechts auf.

    • Ziehe die Flachbandkabel vorsichtig heraus.

  9. VvlbOrGFr2YmECgM
    VvlbOrGFr2YmECgM
    QIGdV6NmMhT6FfQ1
    FJvNZfS6SmNEfLul

    • Mit einem Kreuzschlitzschraubendreher #00 löst du als nächstes die zwei 1 mm Schrauben von der unteren rechten Ecke der Hauptplatine, die den Stromstecker nach unten halten.

    • Hebe nun den Akkustecker mit dem flachen Ende des Spudgers an.

  10. yZFLMuyvCkTbBXLv
    yZFLMuyvCkTbBXLv
    FvfOJFlVdSmuVxVm
    MEccqTQU2IlbyQ6x

    • Verwende das spitze Ende des Spudgers, um die vier Antennenstecker zu entfernen. Drei befinden sich auf der oberen linken Ecke der Hauptplatine und eine auf der rechten unteren Ecke.

    FOR HTC ONE REMIX (VERIZON) There's an extra antenna on the lower left of the MOBO, just above the braided red & black cables. Pop it off.

    Kevin -

  11. oCCLpFqhLsLpAXdc
    oCCLpFqhLsLpAXdc
    hh4hMJIZ21lDD1bR

    • Ziehe mit dem spitzen Ende des Spudgers die Drähte für den Vibrationsmotor nach links, um den Stecker aus der Platine zu ziehen.

    • Da der Stecker sehr klein ist und leicht brechen kann, solltest du beim Herausziehen sehr vorsichtig sein. Es kann hilfreich sein, während du nach links ziehst, etwas mit den Kabeln zu wackeln.

  12. xvIdFcJxvymp5oyO
    xvIdFcJxvymp5oyO
    wRyQ42TAJaaUjBOD
    KPqwy2CXUCPPD6aQ

    • Entferne mit einem T5 Torx Schraubendreher vier 2 mm Schrauben an den vier Ecken der Hauptplatine.

    • Wenn die Schrauben entfernt sind, ziehe die kupferbeschichtete Hauptplatine vorsichtig aus dem Gehäuse.

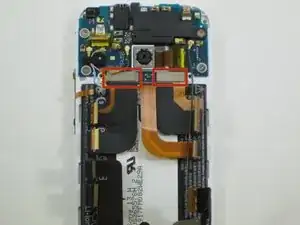

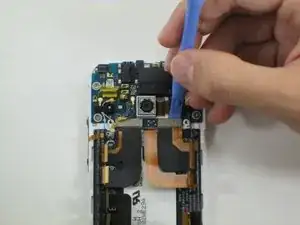

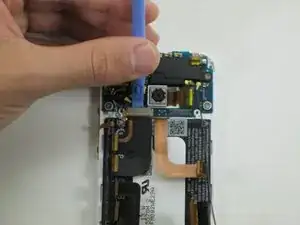

  13. oiGHxpqvId5GdYMR
    oiGHxpqvId5GdYMR
    nksWgHaSJwehVArI
    o5IYMGcsG5cUYoFi

    • Verwende ein schmales Hebelwerkzeug aus Plastik, um die Stecker der beiden Flachbandkabel an der Unterseite der oberen Platine zu entfernen.

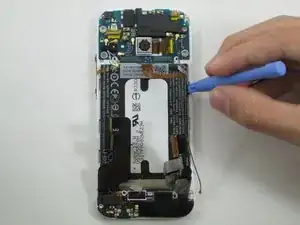

  14. IdPYvfnZJoDJZKGD

    • Mit einem schmalen Hebelwerkzeug aus Plastik hebelst du nun auf beiden Seiten den Akku aus dem Rahmen und entfernst ihn.

    • Da sich unter dem Akku ein Kleber befindet, kann es etwas mehr Aufwand benötigen, den Akku zu lösen.

    REASSEMBLY: I did not go in reverse order, but delayed hooking up the battery as long as possible to reduce the risk of a short. I’m not sure if this is appropriate or not.

    Kevin -

Abschluss

Befolge die Anweisungen in umgekehrter Reihenfolge, um das Gerät wieder zusammenzusetzen.

Tinte & Feder

Jeron Hogan

Mitglied seit: 14/10/14

818 Reputation

3 Kommentare

I just went through this with my phone and got it all back together, but I just plugged it in to charge and the screen just shows a gray blob slowly getting darker until the LED charging light shuts off and the screen goes blank. I don’t know if maybe I missed connecting something or what. Any suggestions on what may be unplugged/damaged?

Anthony -

Same here, Anthony. Did you ever resolve grey blob problem?

Don -

funny I got the same problem, the charge light stays on and if you press vol dn and power button at same time it buzzes after 5 seconds

gordon beaton -
