HTC One X Akku ersetzen

Geschrieben von: ZFix
  • Kommentare: 2
HTC One X Akku ersetzen

Schwierigkeitsgrad

Sehr schwierig

Schritte

8

Zeitaufwand

30 - 35 Minuten

Einleitung

Den Akku in deinem Mobiltelefon zu ersetzen, ist keine leichte Angelegenheit. Wir führen dich durch den kompletten Prozess.

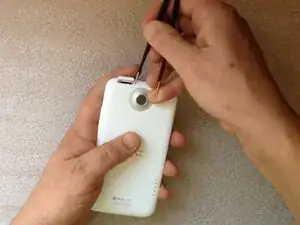

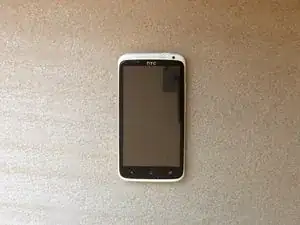

  1. MaWGqUSk22jYelCT
    MaWGqUSk22jYelCT
    BwA3ClPHRfsfGAQL

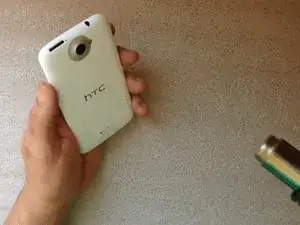

    YCDrF4eW26SQSQSY

    • Schalte das Mobiltelefon aus.

    • Entferne das SIM Fach.

    • Das hintere Gehäuse ist mit einem Klebestreifen am Mobiltelefon befestigt. Mit Heißluftzufuhr lässt sich das hintere Gehäuse leichter entfernen.

  2. nsTqe1ryGji2hM4i
    nsTqe1ryGji2hM4i

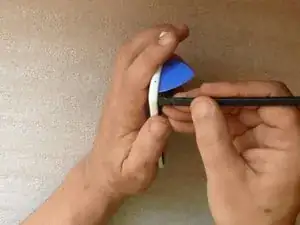

    nWqrGnowexxbFtpm

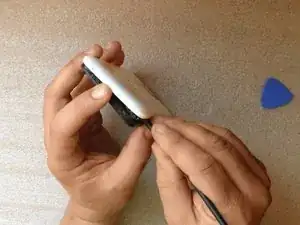

    vSanWQdokPpYPAdR

    • Heble von der unteren Seite her.

    • Um das hintere Gehäuse zu entfernen, verwende ausschließlich Plastic Opening Tools.

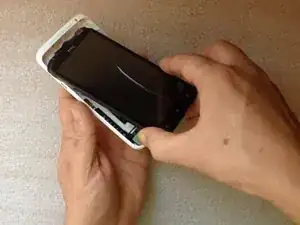

  3. P5TlVf2DJBMKBnPa
    P5TlVf2DJBMKBnPa
    KBTdbYliyMXQWDT6

    • Entferne das Display.

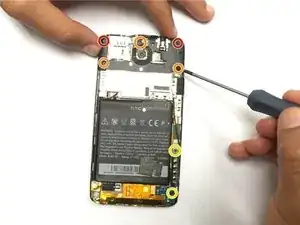

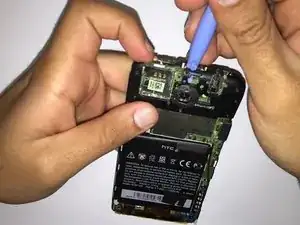

  4. NOiZb31ZSXFFPcAe
    NOiZb31ZSXFFPcAe
    nJJvBv1J2mviFctG

    • Entferne die sieben Kreuzschlitzschrauben oben am Panel:

    • Zwei 2,05 mm Schrauben

    • Drei 2,44 mm Schrauben

    • Zwei 3,35 mm Schrauben

    • Sobald die Schrauben herausgedreht sind, entferne die Kunststoffabdeckung mit einem Plastic Opening Tool, um die Kanten vom Front Panel zu trennen.

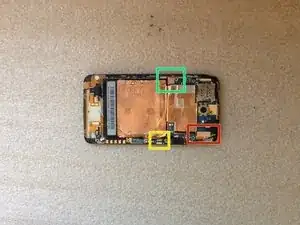

  5. VrPScAKomJqWK1CY
    VrPScAKomJqWK1CY

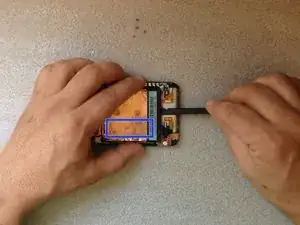

    KiXOa3YAZFLrheca
    tPrqOIUxL2iAQVWe

    • Trenne nacheinander:

    • das Touchscreen Flexkabel

    • das Lautstärkeregler & Mikrofon Flexkabel

    • das Dock-Anschluss Flexkabel

    • Verwende ein Plastic Opening Tool, um den Akku vom Kleber zu lösen.

    • Achte auf die Flexkabel, die sich unter dem Akku befinden. Auf dem letzten Bild in diesem Schritt siehst du die Kabel und wo sich der Klebestreifen befindet.

    • Nun lässt sich das Dock Flexkabel lösen.

  6. RQ4obstqKWta1R35
    RQ4obstqKWta1R35

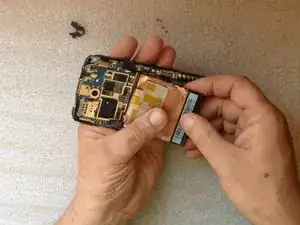

    2BEUwTip1RlyTUh6

    • Trenne die Metallabschirmung, die mit einem Kupferband am Akku klebt.

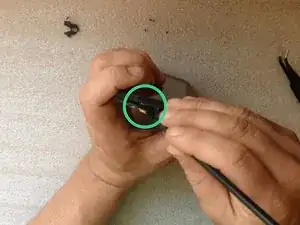

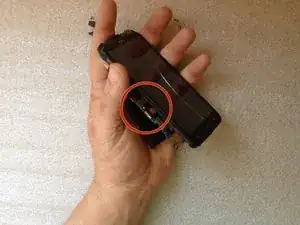

  7. tPtXxSHNAobyYLrE
    tPtXxSHNAobyYLrE
    LdVIO1wrSEdCjuUg
    4KWTNZMic16bO5fR

    • Hebe das Motherboard leicht an, um die beiden Flexkabel zu trennen:

    • das LCD Display Flexkabel

    • das Navigationstasten Flexkabel

    • Trenne das Einschalttasten-Flexkabel an der oberen Seite des Mobiltelefons.

    • Hauptplatine und Akku lassen sich nun herauslösen.

    • Trenne den Akku. Dann kannst du den Neuen einsetzen.

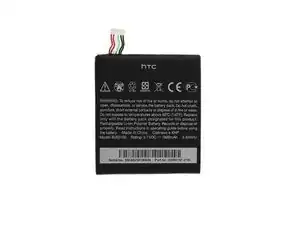

  8. i3deGDAJSGo1RDAj
    i3deGDAJSGo1RDAj

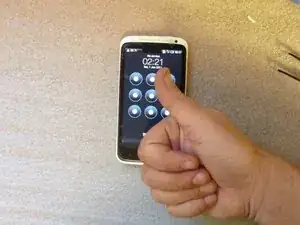

    3GvniojUxKPQYWKQ

    • Akku - 3,7 VDC, 1800 MAh,

    • Hast du's geschafft?

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
