HTC One X LCD Display & Touch Screen Glass Digitizer ersetzen

Geschrieben von: ZFix
  • Kommentare: 4
HTC One X LCD Display & Touch Screen Glass Digitizer ersetzen

Schwierigkeitsgrad

Sehr schwierig

Schritte

8

Zeitaufwand

35 - 40 Minuten

Einleitung

Das HTC One X kennt man auch unter dem Namen S720E.

Du erfährst in dieser Anleitung, wie man das Mobiltelefon auseinandernimmt und LCD Display & Touchscreen/Digitizer (das komplette Ersatzteil) ersetzt.

  1. 1ulvFrTUAJMBkGkc

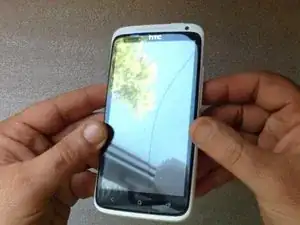

    1ulvFrTUAJMBkGkc

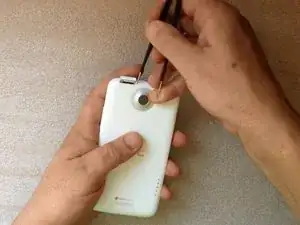

    HJERLOqUein5u1Uo

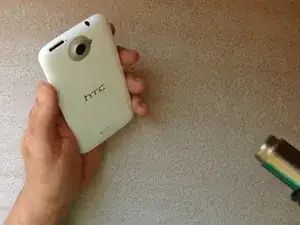

    FRYLeohaCu5K1mZi

    • Schalte das Mobiltelefon aus (falls das geht).

    • Entferne das SIM-Fach.

    • Die Rückabdeckung ist mit einem Klebestreifen an dem Mobiltelefon befestigt. Mit etwas heißer Luft lässt sich die Rückabdeckung leichter entfernen.

  2. GH6fSyWQGNGVtSLJ

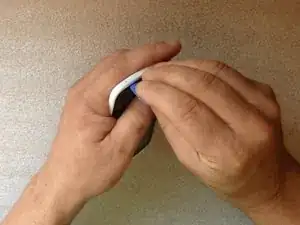

    GH6fSyWQGNGVtSLJ

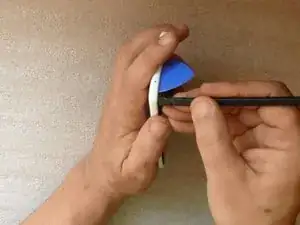

    JovqSZlIhJQyR5SR

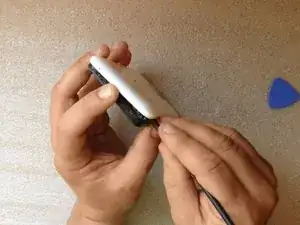

    GmsCTiPqXCpwA1Vy

    • Fange an der Unterseite des Mobiltelefons an, es zu öffnen.

    • Um die Rückabdeckung zu trennen, verwende nur Kunststoffwerkzeug.

    Be careful around the bottom corners and edges, that you don't put your guitar pick in to deep and break a pin off the logic board.

    Josh Ginsberg -

    There are 3 types of screens! Sony, Sharp and AUO (or something). Look at the color of the flexwire before you order or install. I made the mistake and burned the backlight coil.

    35i -

    hi. which flexwire to whach?

    dkdanniell -

  3. rZZWAsfDyvGYXucp
    rZZWAsfDyvGYXucp

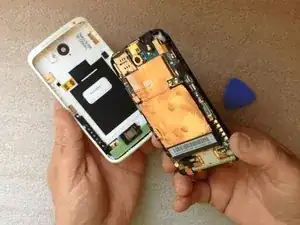

    csZbRQpK3brBvNmi

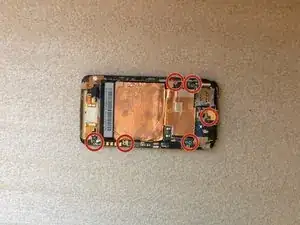

    VOxsPaM3sIAwaOrO

    • Das Motherboard wird von 6 Kreuschlitzschrauben befestigt.

  4. KGlIZck4CocduieI
    KGlIZck4CocduieI

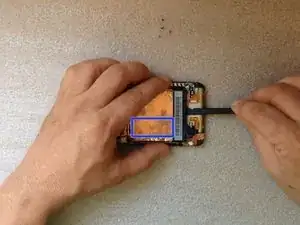

    BX1JKPF64gHXaqNW
    en2DqqYibRmNnft1

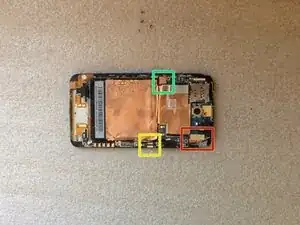

    • Trenne nacheinander:

    • das Flexkabel des Touchscreens

    • die Lautstärkeregler & Flexkabel des Mikrofons

    • das Flexkabel des Dockanschlusses

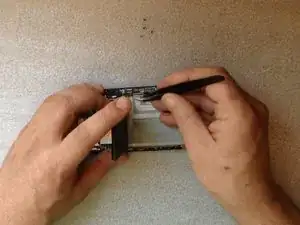

    • Verwende ein Kunststoffwerkzug, um den Akku zu lösen.

    • Sei vorsichtig, denn unter dem Akku verlaufen Flexkabel. Im letzten Bild siehst du die Kabel und wo der Klebestreifen angebracht ist.

    • Jetzt kannst du das Dock Flexkabel trennen.

  5. DJT4xClPZbXdoHuD

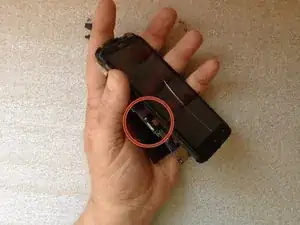

    DJT4xClPZbXdoHuD

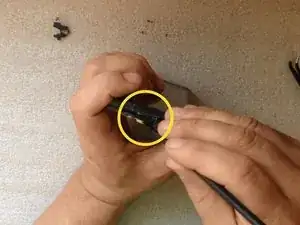

    fw4nP65ZK5mctPgF

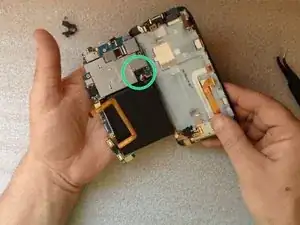

    xTxapNsnMi6wQUKv

    • Hebe die beiden Motherboards leicht an, um die beiden Flexkabel zu trennen:

    • das LCD Display Flexkabel

    • das Navigationstasten Flexkabel

    • Trenne das Flexkabel der Einschalttaste oben am Mobiltelefon

    • Jetzt sind Hauptplatine und Akku frei.

    • Trenne den Akku von der Hauptplatine.

  6. QTHGjtZ5YpTOZgyB

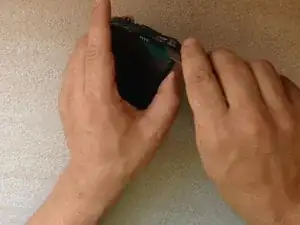

    QTHGjtZ5YpTOZgyB

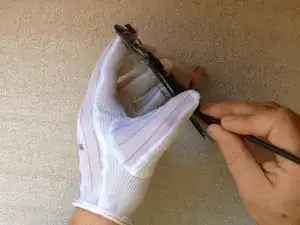

    cLqFRdfUdGNoMSSf
    fElaYKCDxw6Sh1Hw

    • Am Beginn kannst du einen Cutter verwenden, um Platz für das Kunststoffwerkzeug zu schaffen.

    • Während du LCD Display & Touchscreen vom Rahmen trennst, kannst du wieder Heißluft verwenden. Dadurch lassen sie sich leichter ablösen.

  7. vwcR6BW6S1RPAxk3
    vwcR6BW6S1RPAxk3

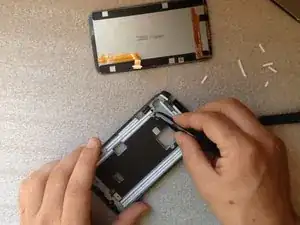

    TqcrRn3s2qxxv5xn

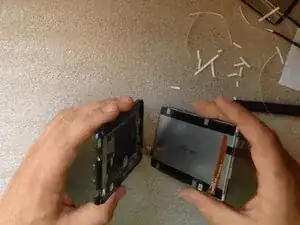

    RXJZwmwNIymoRCpB

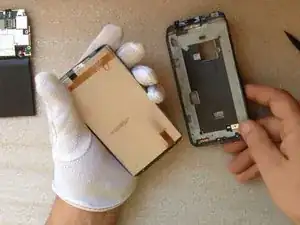

    • Der originale Klebestreifen befindet sich links auf dem Rahmen. Es bietet sich an, einen Neuen zu verwenden und diesen über den Originalen zu kleben.

    • Bringe den Screen vorsichtig am Rahmen an.

  8. IQUInXWnyHIJZCEA

    • Warst du erfolgreich?

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
