HTC Vive Controller Tochterplatine tauschen

Geschrieben von: Christopher Amaro
  • Kommentare: 23
HTC Vive Controller Tochterplatine tauschen

Schwierigkeitsgrad

Mittel

Schritte

13

Zeitaufwand

40 Minuten

Einleitung

Das Trackpad des HTC Vive-Controllers kann durch längeren oder unsanften Gebrauch defekt sein und deine Finger nicht mehr richtig erkennen. Die Tochterplatine verarbeitet die Trackpad-Eingabe und ist ausschließlich für die Funktion des Trackpads vorgesehen.

Reduziere den Oberflächenkontakt mit den Schaltkreisen der Tochterplatine so sehr wie möglich. Diese Anleitung zeigt, wie du die Trackpad-Tochterplatine austauschen kannst.

  1. qspXEGpclMcc4FU6
    qspXEGpclMcc4FU6
    f5aVdykiHKTKwZrt
    WaHUHm3CCPZva2kE

    • Drehe den Vive Controller so, dass der untere Ring nach oben zeigt.

    • Entferne die drei schwarzen 21 mm T5 Torx Schrauben am unteren Ring.

    Where can I buy new t5 21 mm screws? Mine are getting stripped out!

    jeremyvanwoerden -

    Where can you get replacement batteries?

    Mike Justice -

  2. EGCPx1qHeDmAW5Ml
    EGCPx1qHeDmAW5Ml
    jIuFdwxxDs4sPAoK

    • Benutze einen Nylonspudger, um die Abdeckungen des unteren und des oberen Rings an allen Kanten voneinander zu lösen.

    • Entferne nur die Abdeckung des oberen Rings, indem du sie mit der Hand nach oben ziehst.

    My top saucer was REALLY stubborn. Don’t force it with your hand, use the spudger to separate it at the seam. Try not to poke your spudger in too deep, there are internals just inside the seam.

    trevorsklar -

    The second time around, I learned why it was so stubborn. The picture suggests that you should start at the base of the saucer and work your way around, but that’s backwards.

    Start separating with your spudger at the distal side of the saucer and work your way toward the handle. Then for the last part, pull the piece up and away, like peeling a banana. See the second picture for the bottom half of the saucer, below. Do the same on the top.

    trevorsklar -

  3. eopOkINCcVTJW1m1
    eopOkINCcVTJW1m1
    iTZHnfipdduRqsQD

    • Entferne die drei silbernen 12,8 mm #00 Kreuzschlitzschrauben vom freiliegenden oberen Sensorpanel.

    It’s Phillips 0, not 00.

    trevorsklar -

    You do not need to remove these screws to remove the bottom saucer. They provide stability to the two halves of the donut.

    pacoavocado -

    I had the same experience. Putting the screws back in made the bottom shell easier to remove.

    Nate Plamondon -

    I concur, you don’t need to remove these screws to take the bottom shell off.

    I found mine had ph#000 screws size, not ph#00.

    Rocko the fixit cat -

    please do not remove the Phillips-head screws it is not necessary to remove them.

    Darkwolf Darkside -

  4. RwISVSeNWEEMabNP
    RwISVSeNWEEMabNP
    MpnwlFakAusPfs3P
    ESDnXEfXK21LaofB

    • Ziehe die Abdeckung des unteren Rings vorsichtig mit der Hand ab.

    • Es ist hilfreich, die Basis des Controllers mit deiner anderen Hand zusammenzudrücken (wie im zweiten Bild gezeigt), um das Entfernen der Ringabdeckung zu erleichtern. Dadurch wird das Ablösen der Klammern vereinfacht und es kann vermieden werden, dass sie kaputt gehen.

    I found the re-assembly of this difficult until I concentrated on two areas - the lugs which go into the handle first, then the central ring. My earlier concern was for the optical sensors on the wings but these snapped into place easily as the central ring was manoeuvred.

    Doug -

  5. UOWqkw4uFOpoxUxW
    UOWqkw4uFOpoxUxW
    2norTKXKua4vfSLO

    • Entferne die beiden schwarzen 5,2 mm T5 Torx Schrauben auf dem grauen Rückgehäuse.

  6. wKWxaK3AYGHu4kYK

    • Drehe den Vive Controller so, dass der freiliegende untere Sensorring nach oben zeigt.

    • Entferne die drei schwarzen 5,2 mm T5 Torx Schrauben.

    Leave the middle screw where it is (the one being unscrewed in the picture). That screw holds the two halves of the photodiode assembly together, not the case.

    trevorsklar -

    five screws… two at bottom

    andrew sauter -

    I concur with trevosklar, don’t need to remove center screw to remove front panel (pad cover).

    Rocko the fixit cat -

  7. 2L3YKSAgk6xB2Gmq
    2L3YKSAgk6xB2Gmq
    qEFqwKVrCSACpHDP

    • Löse das Frontpanel mit einem Nylonspudger ab, indem du mit dem Spudger um die Kanten des Griffs fährst.

    • Löse das Frontpanel nur um die Kanten herum ab. Versuche nicht, es komplett zu entfernen.

    • Klappe die rechte Seite des Panels vorsichtig nach links.

  8. ZUWhRIxeXJ11ArsI

    • Trenne das obere Flachbandkabel sorgfältig ab, indem du es mit zwei Fingern nach oben weg vom Motherboard ziehst.

    • Versuche nicht, die Flachbandkabel vom Frontpanel abzulösen.

    You do not have to remove the ribbon cables from the plugs…you can carefully work the battery holder around them and remove it…being very gentle. And the black part of the handle will stay attached to the cables and be in the way. But removing the cables does make it easier to access the area for the battery, just not completely necessary.

    controll -

  9. qFWyWN2RxMJGm6IN
    qFWyWN2RxMJGm6IN
    Lr3HUlIGprrlUOMS

    • Trenne das mittlere Flachbandkabel sorgfältig ab, indem du es mit zwei Fingern nach oben weg vom Motherboard ziehst.

    • Versuche nicht, die Flachbandkabel vom Frontpanel abzulösen.

    where can one buy the ribbon cable.

    Luigi Munoz -

  10. wl5HFJQW4a4lXNhy
    wl5HFJQW4a4lXNhy
    jqk4JmFF4wCyqiHN
    tGdDUMVWB21k6Lfi

    • Hebe die weiße Lasche mithilfe eines Nylonspudgers um 90° an.

    • Trenne das untere Flachbandkabel ab, indem du es vorsichtig mit beiden Fingern nach unten ziehst.

    Hallo what is the name of this conector because i Broker it

    Happy Forscher -

    Yeah I did as instructed only to realize after that my gen 1 vive controller does not do that, and i desoldered the power button ribbon. That cable, does NOT detach on my model. destroyed.

    Algol Gaming -

  11. StEBfIOINCiRDaVI
    StEBfIOINCiRDaVI
    jTPS33pqDQLR2RtJ
    cKNin3WSiODacwj6

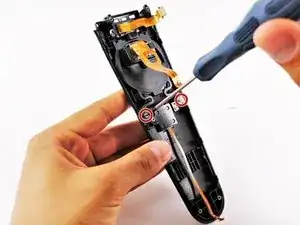

    • Entferne die beiden silbernen 4,2 mm T5 Torx Schrauben vom hinteren Teil des Trackpads.

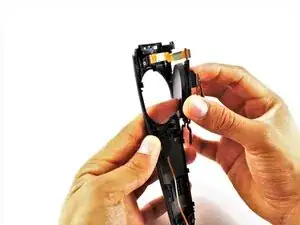

    • Hebe das Trackpad mit der Hand aus dem Gehäuse.

    Extra (unwanted) vibrations can occur when these 2 screws aren’t alligned propperly with the plastic springs from the daughterboard.

    My extra vibrations stopped when i shimmed a piece of paper between the trackpad and the front panel, could probably be fixed by readjusting the 2 screws.

    Speedy Dark -

  12. QkQEWWbOdZnyJHRt
    QkQEWWbOdZnyJHRt
    ctf6JS4xsQBrF62R

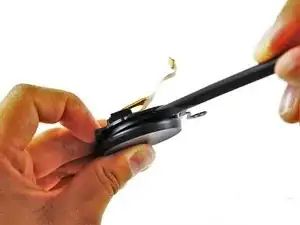

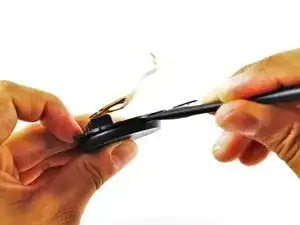

    • Nimm einen Spudger und setze ihn in die Rille zwischen dem Trackpad und seiner Rückabdeckung.

    • Heble die Rückabdeckung auf, indem du den Spudger im Uhrzeigersinn herum drehst, sodass die Tochterplatine im Inneren des Trackpads zum Vorschein kommt.

  13. dRZOvKuBZGCrgE3a
    dRZOvKuBZGCrgE3a
    q2XBEpZLl66n1HSV

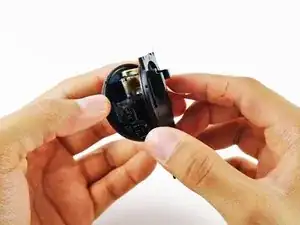

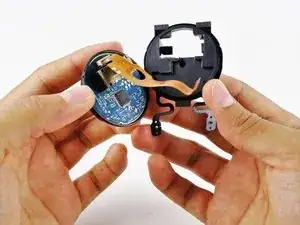

    • Löse die Rückabdeckung mit den Händen von der Tochterplatine ab.

    WARNING: If you dont pull them appart carefully u rip of the haptich engine ribboncable

    The_Psycho -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
