Einleitung

Benutze diese Anleitung, um die Linsen- und OLED-Rahmen in einer HTC Vive auszubauen und zu ersetzen.

Für einige Schrauben in dieser Anleitung benötigst du einen schmalen Schraubendreher mit langem Schaft.

  1. DPeKEsL1hviSED24
    DPeKEsL1hviSED24
    UbqEigKOGJIk45e5
    tll3HTVOXNUEjv1l
    • Achte darauf, deine Vive herunterzufahren und abzutrennen, bevor du anfängst.

    • Lege einen Finger auf die Oberkante der Fachabdeckung und schiebe sie zur Vorderseite der Vive, bis sie sich ablöst.

    • Hebe die Abdeckung vom Headset ab und schiebe sie an den Kabeln hoch, bis sie nicht mehr im Weg ist.

  2. rTcWuLSTnAFW3tuh
    rTcWuLSTnAFW3tuh
    1tAsxRlLNqxksi2n
    • Hebe das HDMI-Kabel gerade nach oben, um es vom Headset abzutrennen.

  3. 4YGymcVu1A61PugI
    4YGymcVu1A61PugI
    SwDoY55UpxdRbDhL
    16YSRKHeHZotfUBJ
    • Wiederhole diesen Vorgang beim USB-Kabel sowie dem Strom- und dem Audio-Kabel.

  4. BnJi1xXNRGE31Gyj
    BnJi1xXNRGE31Gyj
    lhTnFxDVNdBQpFhX
    • Achte darauf, deine Vive auszuschalten und auszustecken, bevor du anfängst.

    • Benutze einen T5 Torx Schraubendreher, um die beiden 12 mm langen Schrauben zu entfernen, mit denen die Kopfbandhalterungen an jeder Seite des Headsets befestigt sind.

    • Die Halterungen können herausfallen, sobald die Schrauben entfernt sind, achte darauf, sie nicht zu verlieren.

    Helaas blijkt de T5 Torx schroevendraaier aan de schroeven van de bevestigingsbeugels geen grip te krijgen. Wat dan gedaan?

    Immanuel Van Meirhaeghe -

    It was a T6 that fit perfectly in mine, T5 didn't cut it. Maybe it's a revision thing? Mine was an early model from 2016.
    Edit: Edited guide to say T6.

    Tim T -

  5. mhOs4TUVMmULO3XO
    mhOs4TUVMmULO3XO
    OrRu3vDxmukFM2lC
    xQSFsQmFcU5vWWse
    • Entferne die beiden Kopfbandhalterungen.

  6. NC4jUIipKsyolALl
    NC4jUIipKsyolALl
    WOTIAcLP53Oy2saF
    • Schiebe die Gesichtsauflage gerade vom Headset ab, um sie zu entfernen.

  7. ihuQWbbGey1KaxTd
    ihuQWbbGey1KaxTd
    JFUT4dWhEZ4LNZ2D
    yELPCKI42fTGBVU1
    • Benutze eine Pinzette, um die kleinen Sticker über den vier Schrauben zu entfernen, mit denen das Außengehäuse befestigt ist.

    • Entferne die vier 3,4 mm langen T5 Torx-Schrauben, mit denen das Außengehäuse befestigt ist.

  8. 2ODCChKRGsLqOdHi
    2ODCChKRGsLqOdHi
    hAhpvHlvaIUquFbD
    xonMFnEKQlO1vERX
    • Fasse die rechte Hälfte des Außengehäuse an der Oberkante, hinter der Komponentenabdeckung und nahe an der Fuge in der Mitte. Ziehe sie nach rechts und nach oben vom Headset weg, um die Klammer zu lösen, mit der dieser Teil des Außengehäuses befestigt ist.

  9. N1EH5GE6l6PgFSxg
    N1EH5GE6l6PgFSxg
    SoESbBaYFuLjuqTZ
    • Fasse die rechte Hälfte des Außengehäuses und ziehe sie nach rechts und mit einer Drehbewegung zur Vorderseite des Headsets hin, bis du spürst, dass sich die Klammern auf der Vorderseite der Abdeckung lösen.

  10. MVSNQyhDPj1KA1f6
    MVSNQyhDPj1KA1f6
    HlhTeDQtDC35nfKh
    • Schiebe die rechte Seite des Außengehäuses nach rechts und ziehe sie vom Headset ab.

  11. gGBIWnKrmveRkMyO
    gGBIWnKrmveRkMyO
    3QnygFTWWmPDWtF3
    • Wiederhole die letzten drei Schritte auf der linken Seite des Außengehäuses, um es zu entfernen.

  12. SJ2ZIfcIQsAnsdtj
    SJ2ZIfcIQsAnsdtj
    lYAGu6XGFcHCxALH
    uoFUWLpBDNEjokNB
    • Benutze eine Pinzette, um das durchsichtige Klebeband über allen vier Kabelsteckern der Sensorbaugruppe abzuziehen.

    During this step, there should be a picture of the flip side showing 4 more Philips screws hidden deep inside the headset. Removing those additional 4 screws is critical to getting the headset opened and continuing to the next step.

    Jeff -

  13. xQXYYfgOyBFQHghF
    xQXYYfgOyBFQHghF
    fTiN4DaGGZrbehu6
    Lf1Do1CDKVYu2bNm
    • Klappe den kleinen Verriegelungsbügel an einem der ZIF-Stecker der Sensorbaugruppe mit der Spudgerspitze hoch.

    • Schiebe das Kabel gerade aus seinem Anschluss auf dem Motherboard heraus.

    This guide is grossly incomplete. Do NOT try to pull up the sensor array after taking these five screws off. There are 8 more screws that have to be removed, as well as 2 tabs that need to be pushed before the sensor array comes off.

    -Two screws on the bottom (by the camera) to each side. There are four screws here, but only the outermost two need to be taken off. See the two sensors on the bottom? The screws under the outside corner of each sensor are the ones you remove.

    -Two screws on the top, to the right and left of the cable opening.

    -Four screws on the back, to the left and right of the lenses. Turn the Vive around, the screws are deep inside four holes.

    -Finally, two tabs on the bottom by the camera. If you look closely you will see them!

    Dan OST -

  14. WTsiktcbQ4jXjLag
    WTsiktcbQ4jXjLag
    RTFIqVpPSrRZlnZF
    JRXCTeEd4kT4xXAu
    • Wiederhole den vorherigen Schritt bei den anderen drei Steckern der Sensorbaugruppe, um die restlichen Kabel abzutrennen.

    Sure, but how do you get a replacement array?

    TheGreatYogurt -

    It starts with “lift the sensor array" but how am I supposed to do that? Its not just lifting off after unscrewing & disconnecting. What am I missing here?

    Daniel Connelly -

  15. m2XApxMSRWaf4MRf
    m2XApxMSRWaf4MRf
    iHKnHTEWyuSUEvOK
    • Heble die Abdeckung der Kamera mithilfe einer Pinzette oder eines Spudgers hoch und entferne sie.

  16. gnnQ2ZPnROhK5Tlw
    gnnQ2ZPnROhK5Tlw
    bQdRZVEuNarDSa3u
    • Benutze das flache Ende eines Spudgers, um den Stecker des Kamerakabels gerade aus seinem Anschluss auf dem Motherboard hochzuhebeln.

  17. CgZFhUVGaIjMiSaf
    • Entferne die fünf 3,9 mm PH000 Kreuzschlitzschrauben, mit denen die Sensorbaugruppe befestigt ist.

  18. BlGYbZInrqjjrH1N
    • Entferne die vier 3,9 mm PH000 Kreuzschlitzschrauben, mit denen die Sensorbaugruppe befestigt ist.

    On my 2016 headset, I had to remove two additional Phillips screws at the top (appear in picture) and two more at the bottom (which are not present in the headset pictured here, must be a different revision) before the sensor array comes off.

    Tim T -

  19. qNsefWLxHFYNrmSH
    qNsefWLxHFYNrmSH
    Hf2PQOiRwJBpWRMi
  20. KwPyBAy5LbSMEqQy
    KwPyBAy5LbSMEqQy
    CE1bNeNpav4VGYwp
    • Hebe die Sensorbaugruppe vom Headset ab und entferne sie.

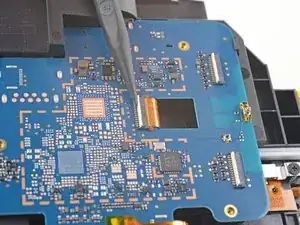

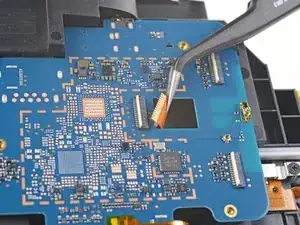

  21. nd4hdV5YUCheCemU
    nd4hdV5YUCheCemU
    1yZiedHEJesyhXAf
    kjU4HqoFNBEgKOKW
    • Entferne das Klebeband über dem Anschluss des Verbindungskabels.

    • Benutze die Spudgerspitze, um den kleinen Verriegelungsbügel am Kabelanschluss hochzuklappen.

    • Schiebe das Verbindungskabel gerade aus seinem Anschluss auf dem Motherboard heraus.

  22. AiQ1lNG4iQxCgKhn

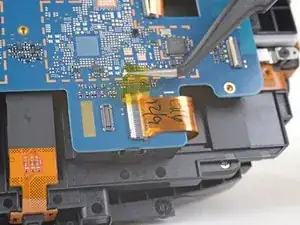

    AiQ1lNG4iQxCgKhn

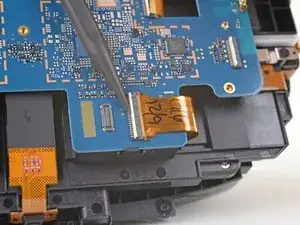

    iMSBHQlCtxYHfGDd
    dkUvJkoZBOTFsDm2

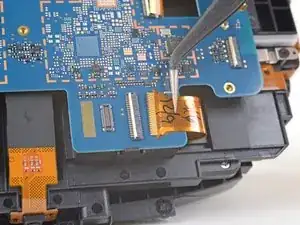

    • Entferne das Klebeband über dem linken OLED-Kabelanschluss.

    • Benutze die Spudgerspitze, um den kleinen Verriegelungsbügel am Kabelanschluss hochzuklappen.

    • Schiebe das linke OLED-Kabel gerade aus seinem Anschluss auf dem Motherboard heraus.

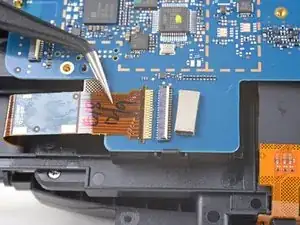

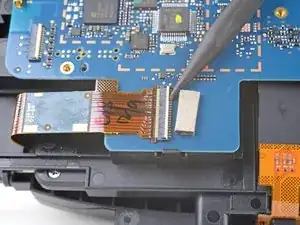

  23. xqecrTh2lu4g2vKu
    xqecrTh2lu4g2vKu
    nUNLXxODQuYJA3kj
    4OsblBKFNSPmYmWX

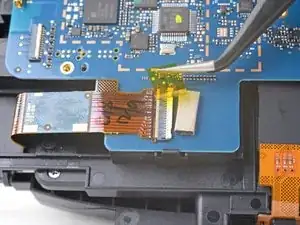

    • Entferne das Klebeband über dem rechten OLED-Kabelanschluss.

    • Benutze die Spudgerspitze, um den kleinen Verriegelungsbügel am Kabelanschluss hochzuklappen.

    • Schiebe das rechte OLED-Kabel gerade aus seinem Anschluss auf dem Motherboard heraus.

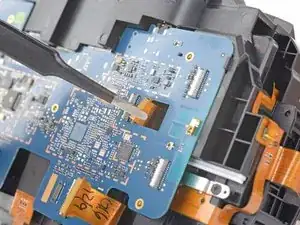

  24. HtTVLbAnNgjLqTYt
    HtTVLbAnNgjLqTYt
    uYvokM6aZ5TEyMBE

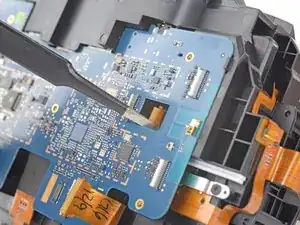

    • Benutze eine Pinzette, um das Verbindungskabel leicht zu drehen und herunterzudrücken, bis die Laschen auf beiden Seiten des Kabels durch die Öffnung im Motherboard gehen.

    • Achte beim Zusammenbau darauf, dass das Verbindungskabel wieder durch seinen Schlitz im Motherboard gefädelt wird.

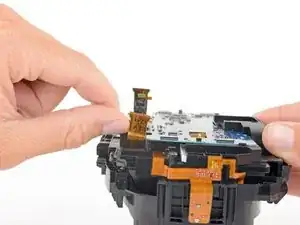

  25. 4JKIUcraBXdVoTi4
    4JKIUcraBXdVoTi4
    yNWahihycT6txLUI
    PPN32XcDyFqk5Gns

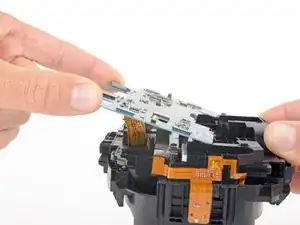

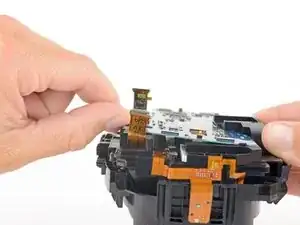

    • Drücke das Ende des Motherboards, an dem sich keine Anschlüsse befinden, zur Oberkante des Headsets und klappe es gleichzeitig vom Mittelrahmen weg, um es von der Klammer zu lösen, mit der es an diesem Ende befestigt ist.

    • Schiebe das Motherboard über die Klammern zur Unterkante des Headsets hin, um es zu entfernen.

    • Achte beim Ausbau darauf, dass sich keine Kabel verfangen.

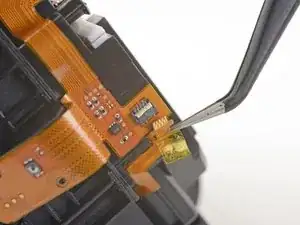

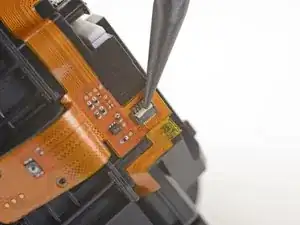

  26. BCPkcRMVNJSfLmCu
    BCPkcRMVNJSfLmCu
    MEjvBHFEkmmNBBFe
    acRMemANZZrsV65i

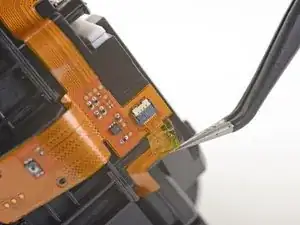

    • Benutze eine Pinzette, um das Kunststoffteil abzuziehen, das den Kabelanschluss des Mittelrahmens der Gesichtsauflage bedeckt.

    • Klappe den Sicherungsbügel aus Kunststoff am Anschluss mit der Spudgerspitze hoch.

    • Schiebe das Kabel gerade aus seinem Anschluss, um es zu entfernen.

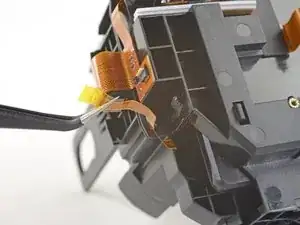

  27. cj1ZGWLOE3jxjqnm
    cj1ZGWLOE3jxjqnm
    FD4QkHU3EGLGwSp2

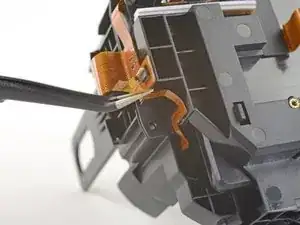

    • Ziehe vorsichtig das Kabel des Okular-Mittelrahmens vom Mittelrahmen der Gesichtsauflage ab.

  28. RHJqAioUgJkY3kZc

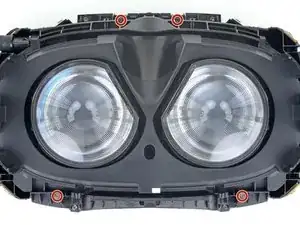

    • Entferne die vier 3,9 mm PH000 Schrauben, mit denen der Mittelrahmen der Gesichtsauflage befestigt ist.

  29. soWw5ByD4twIM56L
    soWw5ByD4twIM56L
    4MQvetJ6JCJTYZIq

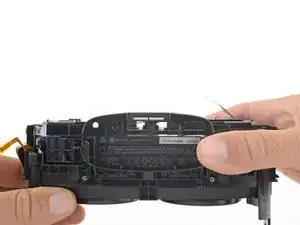

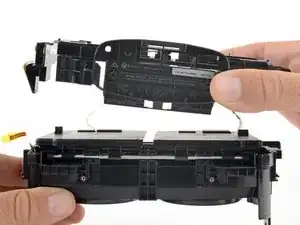

    • Hebe den Mittelrahmen der Gesichtsauflage vom Okular-Mittelrahmen ab.

    • Achte darauf, dass beim Ausbau keine Kabel hängen bleiben.

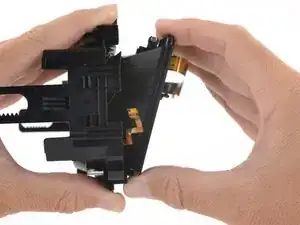

  30. 1RYJ6GAjJUMjKZHC
    1RYJ6GAjJUMjKZHC
    DsQUfgTR4sDp4FeS

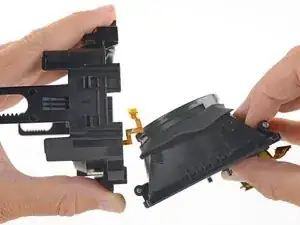

    rT2fmMbIWcPZRbYi

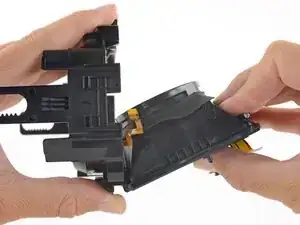

    • Klappe die Linsen- und OLED-Rahmen nach unten und weg von der Seite des Okular-Mittelrahmens, wo der Knopf für die Fokuseinstellung ist.

    • Soabld du die Linsen- und OLED-Rahmen um etwa 90° gekippt hast, drücke sie gerade nach unten, parallel zur Vorderseite des Okular-Mittelrahmens, um sie vom Mittelrahmen abzulösen.

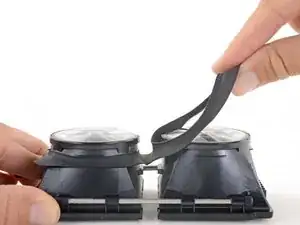

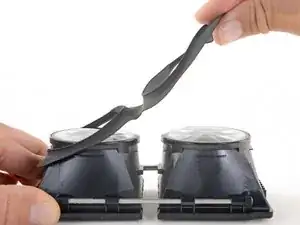

  31. dabVWRoQ5ju5xOVd
    dabVWRoQ5ju5xOVd
    J4A5PGQVp2S5GLgC
    THNTYLaGpwcTgHWO
    • Entferne vorsichtig die Okulardichtung von den Linsen- und OLED-Rahmen.

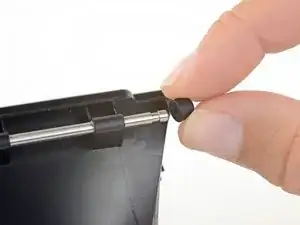

  32. ZAKPE5xIK6IvyZp4
    ZAKPE5xIK6IvyZp4
    ItAIc4SpcClnVR33
    knIXErPWGciQif4e

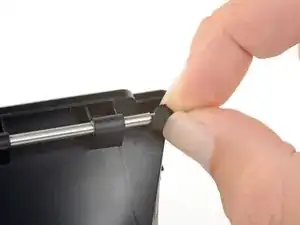

    • Ziehe die Gummidämpfer an den beiden Enden des Stützstabs ab.

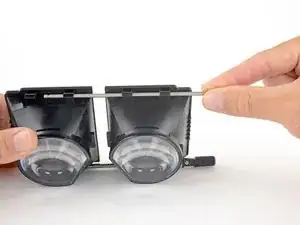

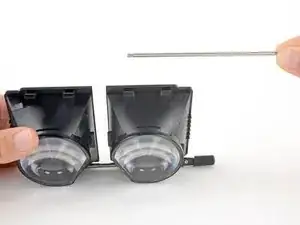

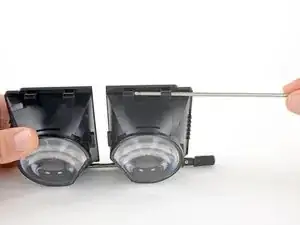

  33. MWlAdiEqNkPGVlnK
    MWlAdiEqNkPGVlnK
    ckl3RTI56VtshoZ3
    MRxYJkNqyfC1fvh4
    • Ziehe den Stützstab aus seinen Halterungen auf den Linsen- und OLED-Rahmen heraus.

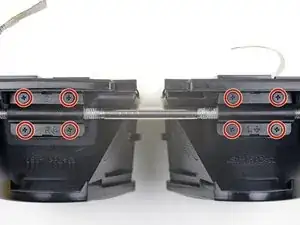

  34. pMaIRPPTFBxSPxqH
    • Entferne die acht 3,1 mm PH000 Kreuzschlitzschrauben, mit denen die Halterungen für den Stab für die Fokuseinstellung befestigt sind.

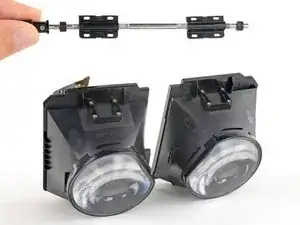

  35. 4CGMDjKiuqrujG6p
    • Entferne den Stab für die Fokuseinstellung samt Halterungen.

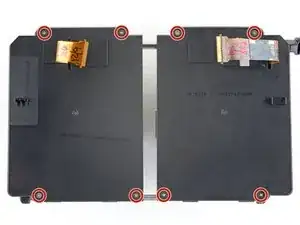

  36. KQphXcNODxZtAVgB
    • Entferne die acht 2,4 mm PH000 Kreuzschlitzschrauben, mit denen die OLED-Abdeckungen befestigt sind.

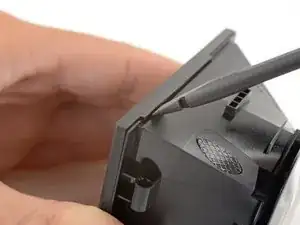

  37. ouE5UvZvd3pxBGy5
    ouE5UvZvd3pxBGy5

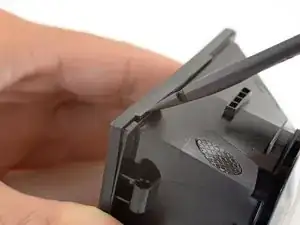

    MtwLQcK2XXtfK5to
    • Benutze das flache Ende eines Spudgers, um eine Kante der OLED-Abdeckung hochzudrücken und fange dann an, diese Kante abzulösen.

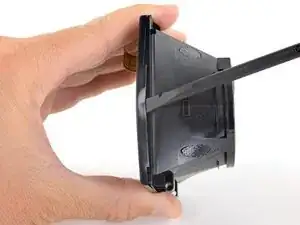

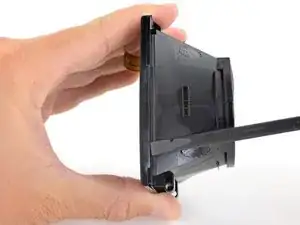

  38. LCTpvoI6d4bBr4eL
    LCTpvoI6d4bBr4eL
    vZY6TiXD1s1tmpHf
    • Schiebe den Spudger unter die Befestigungsklammer der Kante, um diese abzulösen.

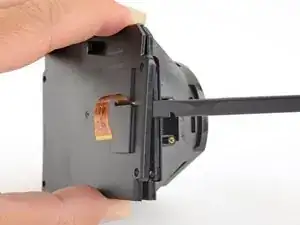

  39. MxiUq6AiUCjeFrUL
    MxiUq6AiUCjeFrUL
    SVZLfMXesNfPDKmP

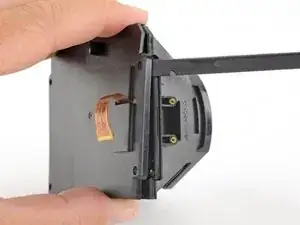

    OTYSDo3erwMSKDMb
    • Schiebe den Spudger um die anderen Kanten der OLED-Abdeckung, bis alle Befestigungsklammern abgelöst sind.

  40. OCueJw3CIjlabAMc

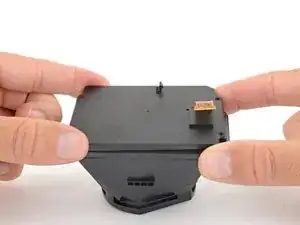

    OCueJw3CIjlabAMc
    oSTKedTmPcQQlVPM

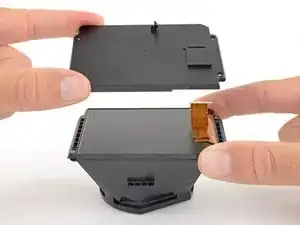

    • Entferne die OLED-Abdeckung.

    • Wiederhole die vorherigen drei Schritte, um auch die andere OLED-Abdeckung auszubauen.

    • Vergiss bei Wiederzusammenbau nicht, die OLED-Kabel wieder durch ihre Schlitze in der OLED-Abdeckung zu fädeln.

  41. C1QeORJYSIhxU6MS

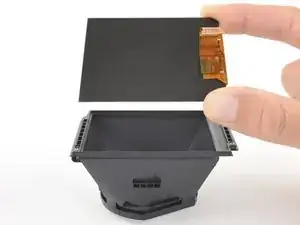

    • Hebe das OLED-Display sehr vorsichtig an den Kanten aus seinem Rahmen.

    • Wenn du die OLED-Displays wiederverwenden möchtest, achte ganz besonders darauf, weder die Vorderseite der Displays zu berühren, noch die Displays zu biegen oder zu brechen.

    • Wiederhole diesen Vorgang beim anderen OLED-Display.

  42. MdBZ1KoaEQSM6kyp

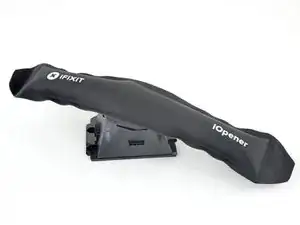

    • Lege einen iOpener auf die Linse, um den Kleber aufzuweichen, mit dem sie am Rahmen befestigt ist.

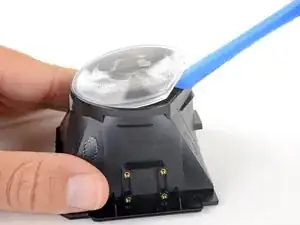

  43. Go1JKoETDXfGqsSO

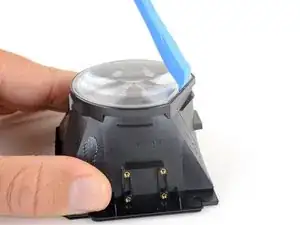

    Go1JKoETDXfGqsSO
    svcBoKlvKYWDK3CJ
    • Benutze ein Opening Tool, um die flache Kante der Linse hochzuhebeln.

    • Wenn du dabei Schwierigkeiten hast, lege den iOpener erneut 30 Sekunden darauf, um den Kleber noch mehr aufzuweichen.

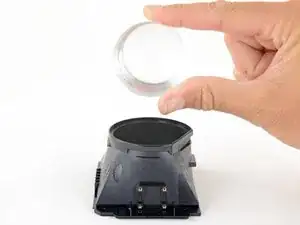

  44. qRbGmUtUPLroaLXV
    • Entferne die Linse.

    • Wiederhole die letzten beiden Schritte, um auch die andere Linse auszubauen.

    • Übrig bleiben jetzt nur die Linsen- und OLED-Rahmen.

    • Achte beim Wiederzusammenbau darauf, dass die gewölbte (konvexe) Seite der Linse vom Rahmen weg zeigt.

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil, möglicherweise musst du einzelne Komponenten übertragen oder Schutzstreifen vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Forum findest du Hilfe bei der Fehlersuche.
