HTC Vive Sensorbaugruppe tauschen

Geschrieben von: Adam O'Camb

Kommentare: 8

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 40 Minuten

Einleitung

Benutze diese Anleitung, um die Sensorbaugruppe in einer HTC Vive auszubauen und zu ersetzen.

Für einige Schrauben in dieser Anleitung benötigst du einen schmalen Schraubendreher mit langem Schaft.

Werkzeuge

Ersatzteile

HTC Vive Headset Sensor Array

Schritt 1

Achte darauf, deine Vive herunterzufahren und abzutrennen, bevor du anfängst.

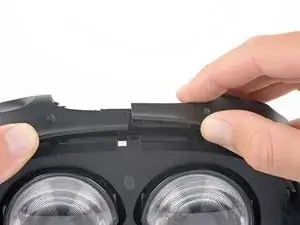

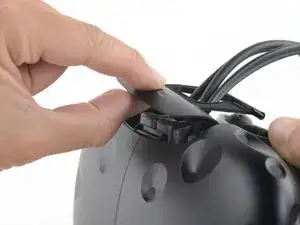

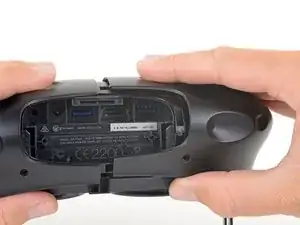

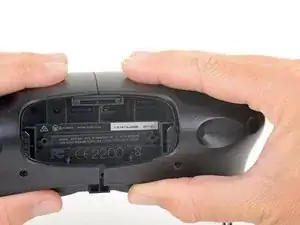

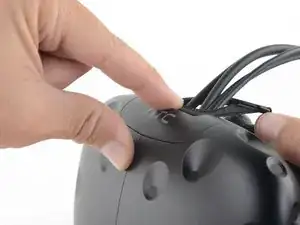

Lege einen Finger auf die Oberkante der Fachabdeckung und schiebe sie zur Vorderseite der Vive, bis sie sich ablöst.
Hebe die Abdeckung vom Headset ab und schiebe sie an den Kabeln hoch, bis sie nicht mehr im Weg ist.

Schritt 2

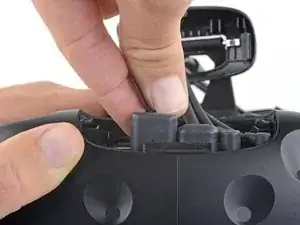

Hebe das HDMI-Kabel gerade nach oben, um es vom Headset abzutrennen.

Schritt 3

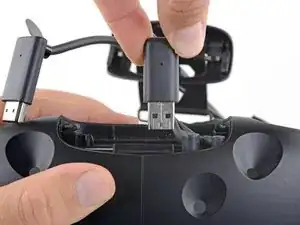

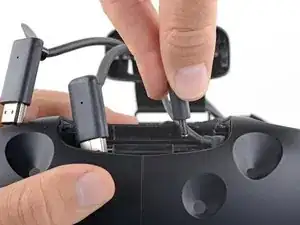

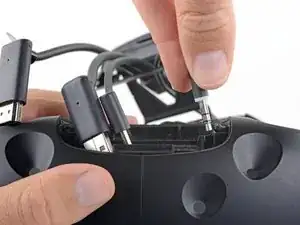

Wiederhole diesen Vorgang beim USB-Kabel sowie dem Strom- und dem Audio-Kabel.

Schritt 4

Achte darauf, deine Vive auszuschalten und auszustecken, bevor du anfängst.

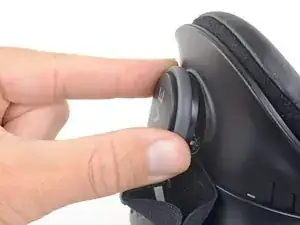

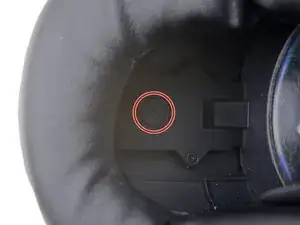

Benutze einen T5 Torx Schraubendreher, um die beiden 12 mm langen Schrauben zu entfernen, mit denen die Kopfbandhalterungen an jeder Seite des Headsets befestigt sind.
Die Halterungen können herausfallen, sobald die Schrauben entfernt sind, achte darauf, sie nicht zu verlieren.

Helaas blijkt de T5 Torx schroevendraaier aan de schroeven van de bevestigingsbeugels geen grip te krijgen. Wat dan gedaan?

Immanuel Van Meirhaeghe -

It was a T6 that fit perfectly in mine, T5 didn't cut it. Maybe it's a revision thing? Mine was an early model from 2016.
Edit: Edited guide to say T6.

Tim T - 02/02/23

Schritt 5

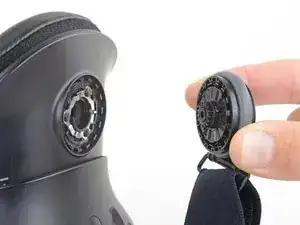

Entferne die beiden Kopfbandhalterungen.

Schritt 6

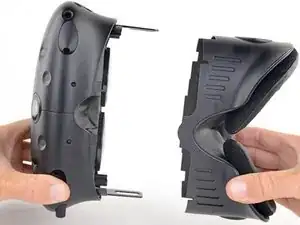

Schiebe die Gesichtsauflage gerade vom Headset ab, um sie zu entfernen.

Schritt 7

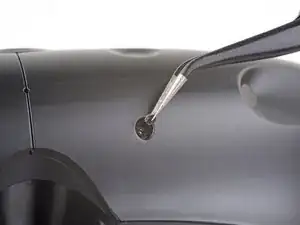

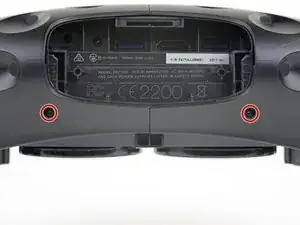

Benutze eine Pinzette, um die kleinen Sticker über den vier Schrauben zu entfernen, mit denen das Außengehäuse befestigt ist.
Entferne die vier 3,4 mm langen T5 Torx-Schrauben, mit denen das Außengehäuse befestigt ist.

Schritt 8

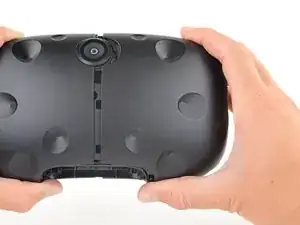

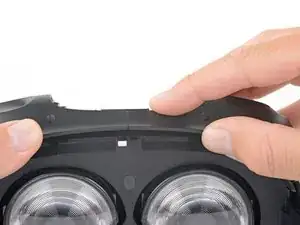

Fasse die rechte Hälfte des Außengehäuse an der Oberkante, hinter der Komponentenabdeckung und nahe an der Fuge in der Mitte. Ziehe sie nach rechts und nach oben vom Headset weg, um die Klammer zu lösen, mit der dieser Teil des Außengehäuses befestigt ist.

Schritt 9

Fasse die rechte Hälfte des Außengehäuses und ziehe sie nach rechts und mit einer Drehbewegung zur Vorderseite des Headsets hin, bis du spürst, dass sich die Klammern auf der Vorderseite der Abdeckung lösen.

Schritt 10

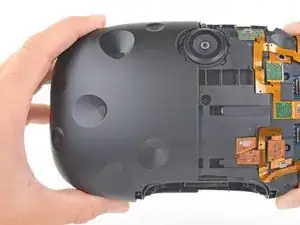

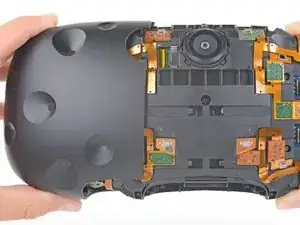

Schiebe die rechte Seite des Außengehäuses nach rechts und ziehe sie vom Headset ab.

Schritt 11

Wiederhole die letzten drei Schritte auf der linken Seite des Außengehäuses, um es zu entfernen.

Schritt 12

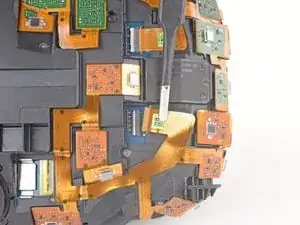

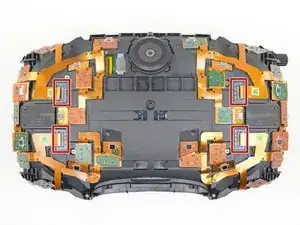

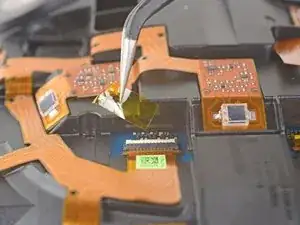

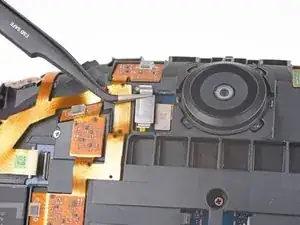

Benutze eine Pinzette, um das durchsichtige Klebeband über allen vier Kabelsteckern der Sensorbaugruppe abzuziehen.

During this step, there should be a picture of the flip side showing 4 more Philips screws hidden deep inside the headset. Removing those additional 4 screws is critical to getting the headset opened and continuing to the next step.

Jeff - 08/10/19

Schritt 13

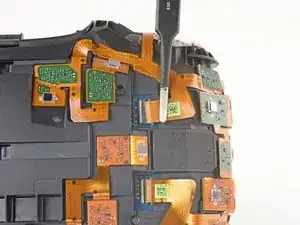

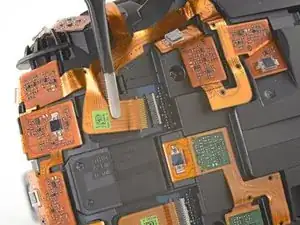

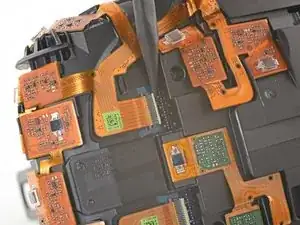

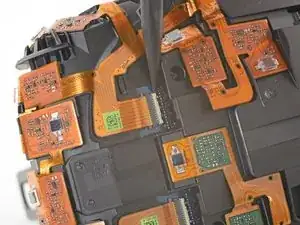

Klappe den kleinen Verriegelungsbügel an einem der ZIF-Stecker der Sensorbaugruppe mit der Spudgerspitze hoch.
Schiebe das Kabel gerade aus seinem Anschluss auf dem Motherboard heraus.

This guide is grossly incomplete. Do NOT try to pull up the sensor array after taking these five screws off. There are 8 more screws that have to be removed, as well as 2 tabs that need to be pushed before the sensor array comes off.

-Two screws on the bottom (by the camera) to each side. There are four screws here, but only the outermost two need to be taken off. See the two sensors on the bottom? The screws under the outside corner of each sensor are the ones you remove.

-Two screws on the top, to the right and left of the cable opening.

-Four screws on the back, to the left and right of the lenses. Turn the Vive around, the screws are deep inside four holes.

-Finally, two tabs on the bottom by the camera. If you look closely you will see them!

Dan OST - 13/05/19

Schritt 14

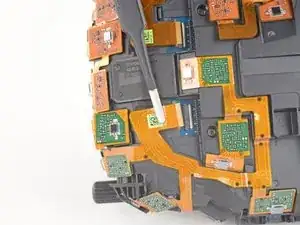

Wiederhole den vorherigen Schritt bei den anderen drei Steckern der Sensorbaugruppe, um die restlichen Kabel abzutrennen.

Sure, but how do you get a replacement array?

TheGreatYogurt - 07/01/18

It starts with “lift the sensor array" but how am I supposed to do that? Its not just lifting off after unscrewing & disconnecting. What am I missing here?

Daniel Connelly - 04/01/19

Schritt 15

Heble die Abdeckung der Kamera mithilfe einer Pinzette oder eines Spudgers hoch und entferne sie.

Schritt 16

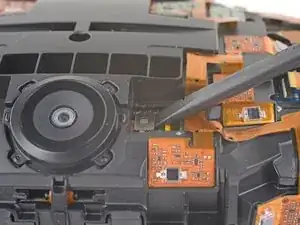

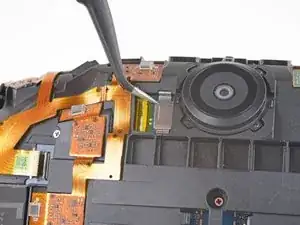

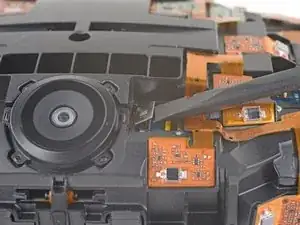

Benutze das flache Ende eines Spudgers, um den Stecker des Kamerakabels gerade aus seinem Anschluss auf dem Motherboard hochzuhebeln.

Schritt 17

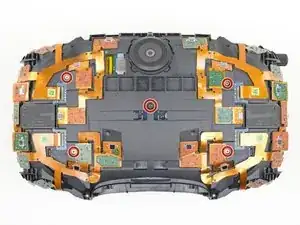

Entferne die fünf 3,9 mm PH000 Kreuzschlitzschrauben, mit denen die Sensorbaugruppe befestigt ist.

Schritt 18

Entferne die vier 3,9 mm PH000 Kreuzschlitzschrauben, mit denen die Sensorbaugruppe befestigt ist.

On my 2016 headset, I had to remove two additional Phillips screws at the top (appear in picture) and two more at the bottom (which are not present in the headset pictured here, must be a different revision) before the sensor array comes off.

Tim T -

Schritt 19

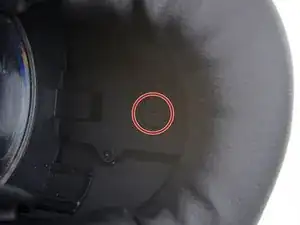

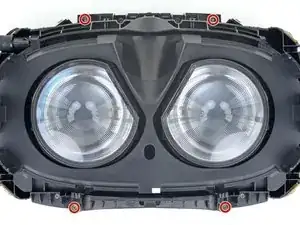

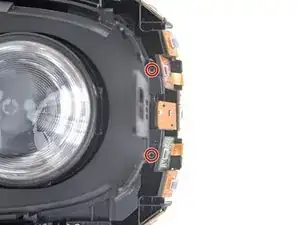

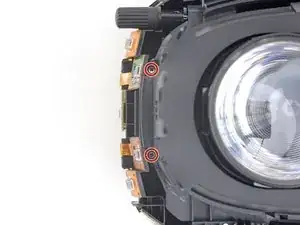

Entferne die vier 3,9 mm PH000 Kreuzschlitzschrauben, mit denen die Sensorbaugruppe befestigt ist.
Du benötigst einen Schraubendreher mit einem langen, schmalen Schaft, um an diese Schrauben heranzukommen.

Schritt 20

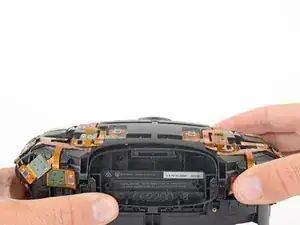

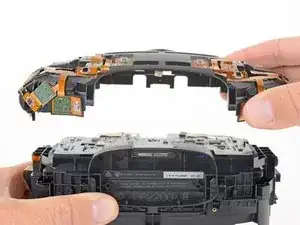

Hebe die Sensorbaugruppe vom Headset ab und entferne sie.

Abschluss

Vergleiche dein neues Ersatzteil mit dem Originalteil, möglicherweise musst du einzelne Komponenten übertragen oder Schutzstreifen vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
