Hauptplatine von why! W253EU auswechseln

Rechner ausschalten.

Schieber in Position entriegelt bringen, Akku ausbauen.

Mit dem Schraubenzieher Philips #1, schraube die 5 Befestigungsschrauben der Abdeckung los.

Schraubenzieher um einige Millimeter unter die Abdeckung schieben damit diese dann mit den Finger angefasst werden kann.

Abdeckung nun sorgfältig heben.

Achtung! Ventillatorkabel trennen damit die Abdeckung vollständig entfernt werden kann (siehe nächsten Schritt).

Da der Ventillator unter der Abdeckung befestigt ist, muss sein Spannungsversorgungskabel zuerst getrennt werden damit die Abdeckung dann vollständig entfernt werden kann.

Mit dem Philllips #1 Schraubenzieher, schraube die Befestigungsschraube des CD/DVD Laufwerkes los.

Ziehe nun sorgfältig das CD/DVD Laufwerk heraus.

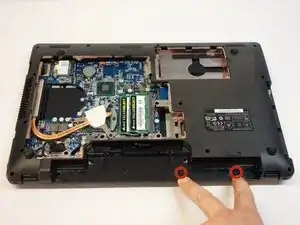

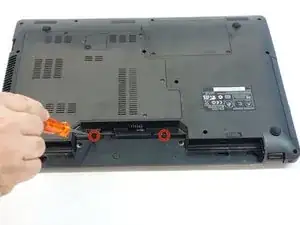

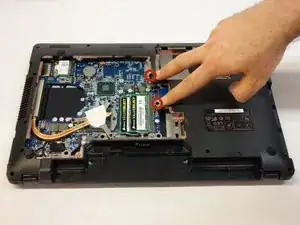

Mit dem Schraubenzieher Phillips #1, schraube die zwei Schrauben welche sich im Steckplatz des Akkumulators befinden los.

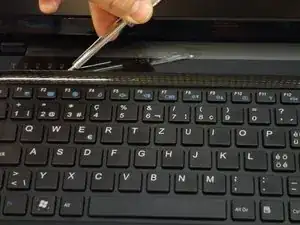

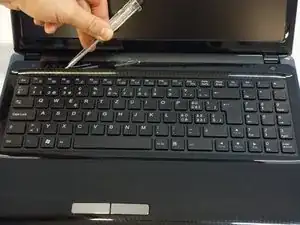

Schiebe nun einen normalen Schraubenzieher in den Schlitz der Abdeckung die sich oberhalb der Tastatur befindet ein.

Hebe nun die Abdeckung mit der gewohnten Vorsicht an.

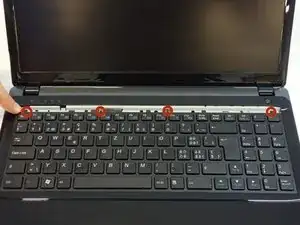

Mit dem Schraubenzier Phillips #1, entferne nun die vier Schrauben welche die Tastatur im oberen Teil befestigen.

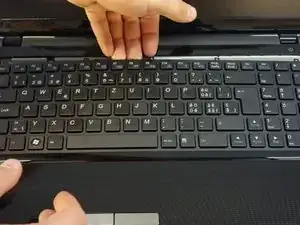

Drehe nun die Tastatur in Richtung Bildschirm um.

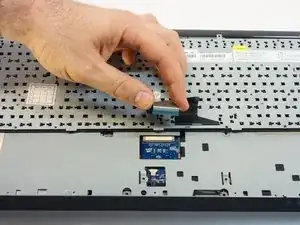

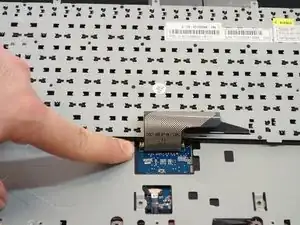

Entferne nun vorsichtig das Verbindungskabel in Richtung der Steckerachse.

Entferne Stecker A.

Entferne Stecker B.

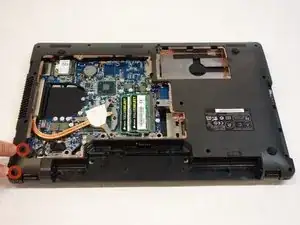

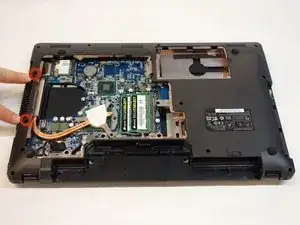

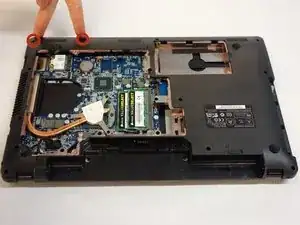

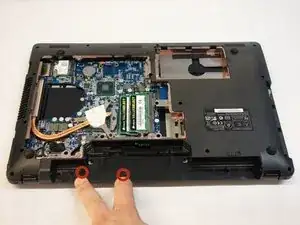

Mit dem Schraubenzieher Phillips #1, entferne alle 16 Schrauben die die gesamte Abdeckung befestigen.

Mit dem Schraubenzieher Phillips #1, entferne alle 16 Schrauben die die gesamte Abdeckung befestigen.

Mit dem Schraubenzieher Phillips #1, entferne alle 16 Schrauben die die gesamte Abdeckung befestigen.

Mit dem Schraubenzieher Phillips #1, entferne alle 16 Schrauben die die gesamte Abdeckung befestigen.

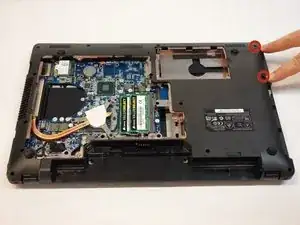

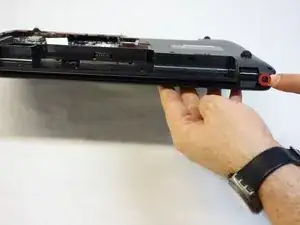

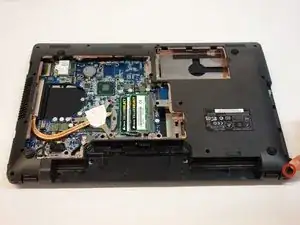

Mit dem Schraubenzieher Phillips #1, entferne die andere Schraube die sich auf der Rückseite befindet.

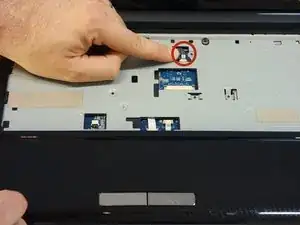

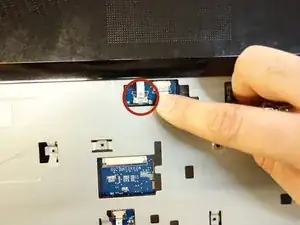

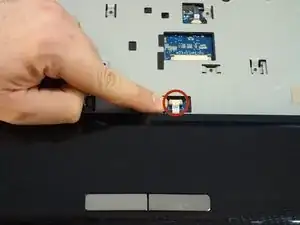

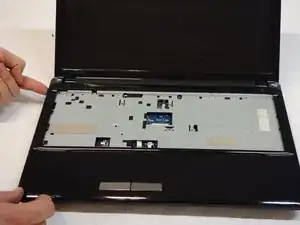

Entferne den Stecker des Touchpad.

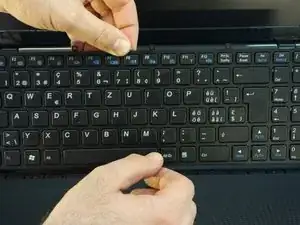

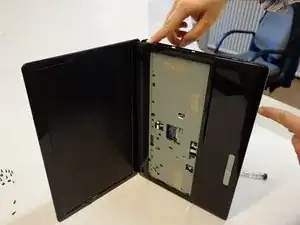

Um den Rahmen der Tastatur zu entfernen, beginne mit dem oberen Teil rechts. (Visueller Zugriff zu den Clips durch die Öffnung des CD/DVD Laufwerkes), in dem du einen kleinen normalen Schraubenzieher oder besser ein kleines Gitarrenplättchen hineinschiebst.

Dann setze mit dem unteren Teil fort.

Schreite mit der Entfernung des Tastatur-Rahnens in Uhrzeigerichtung fort.

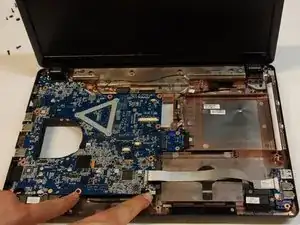

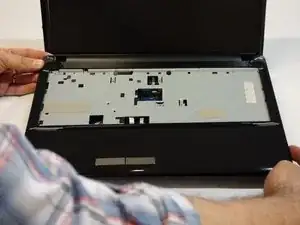

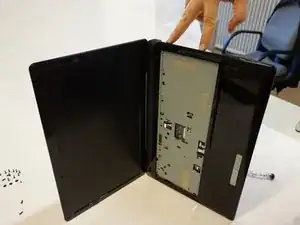

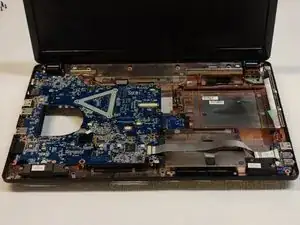

Entferne den Rahmen der Tastatur und die Hauptplatine erscheint.

Ziehe den Hauptstecker aus.

Ziehe den kleinen Stecker in der Mitte aus.

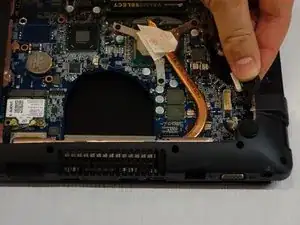

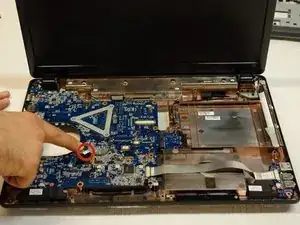

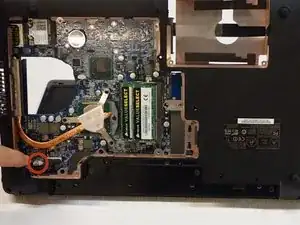

Kehre den Rechner um und ziehe den Stecker in der Nähe des Prozessors aus (CPU).

Entferne den anderen Stecker der unmittelbar rechts davon liegt.

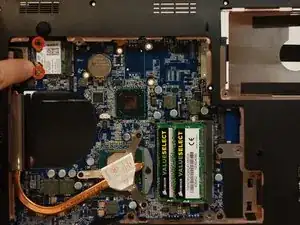

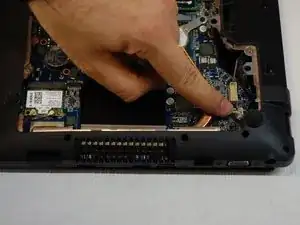

Mit dem Schraubenzieher Philips #1, entferne die 2 Befestigungsschrauben des Wi-Fi Chipsets.

Ziehe den hinter liegenden Stecker aus.

Ziehe den kleinen Stecker der unmittelbar neben dem ersten Stecker liegt heraus.

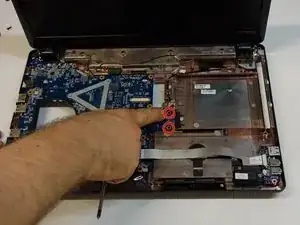

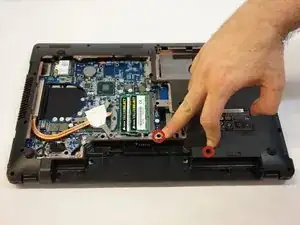

Mit dem Schraubenzieher Philips #1, entferne die mit rot umrandeten Schrauben.

Mit dem Schraubenzieher Philips #1, entferne die 10 Befestigungsschrauben der Hauptplatine.

Ziehe den kleinen Stecker der vorne liegt aus.

Mit dem Schraubenzieher Philips #1, entferne die 2 Schrauben die quer angelegt und mit blauen Kreisen markiert sind.

Nimm die Hauptplatine heraus.
