Hauptplatine

Geschrieben von: Felice Suglia
  • Kommentare: 0
Hauptplatine

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

30 Minuten

Einleitung

  1. QFnXQrrjDDxJbYlJ
    QFnXQrrjDDxJbYlJ
    3alESBrjo6ryt1rT
    MelvxUxKr1XSc1Qb

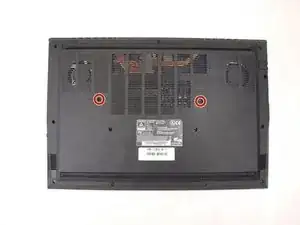

    • Die 2 Schrauben der Tastatur lösen.

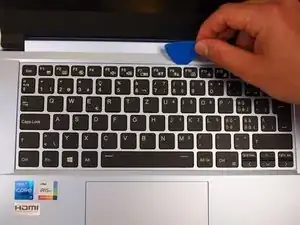

    • Ein Plektrum in den oberen Teil der Tastatur einführen.

    • Das Plektrum entlang des oberen Schlitzes schieben.

  2. K3wFISqbX4HQPJZ6
    K3wFISqbX4HQPJZ6
    ksWClgYfUrjC4VZM
    NdHaJVd1HPly3kCI

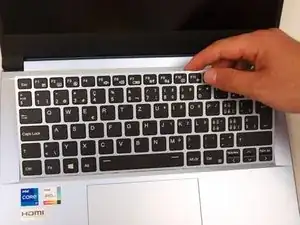

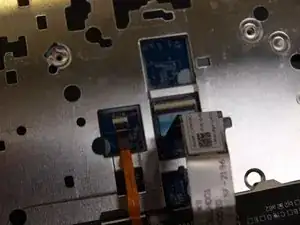

    • Die Tastatur vorsichtig kippen, um Zugang zu den Kabeln zu erhalten.

  3. 6CPpope5QMN1orDQ
    6CPpope5QMN1orDQ
    MitrRqiGmamxVlGo
    KFP3LqVSvFUJZEvN

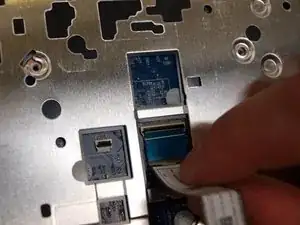

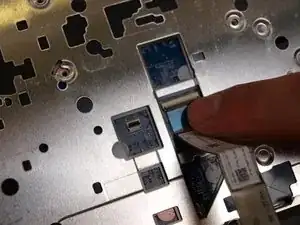

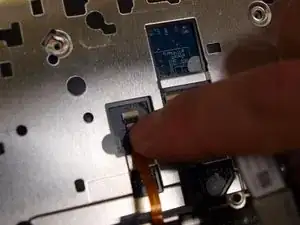

    • Die Kabelbinder öffnen und die Kabel abziehen.

    • Die Tastatur entfernen.

  4. WjORqkBYtteOv5Ol
    WjORqkBYtteOv5Ol
    l2ePvyNxRDfGyo2D
    vIGDFMF3QTDtYpk4

    • Die 14 Schrauben heraus drehen.

    • Das Gehäuse lösen, indem du ein Plektrum in die Schlitze des Gehäuses schiebst.

    • Das Gehäuse entfernen.

  5. pQaXrFTOOPqBaGcV
    pQaXrFTOOPqBaGcV
    YRY1o4JvXxDg24dP

    • Die beiden Metallteile auseinander ziehen, um die RAM-Leiste zu lösen.

    • Der Clip entfernen.

  6. fiVPuqjerydShSyP
    fiVPuqjerydShSyP
    NXIXdgjO1BnaYFEI
    HLwevPIVQ5cdSEOj

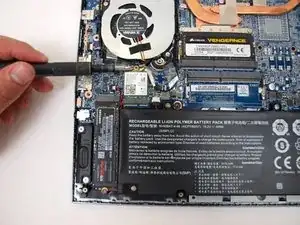

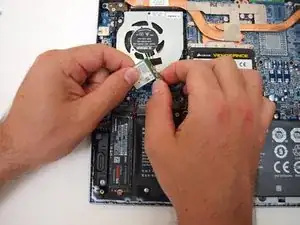

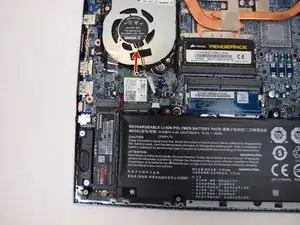

    • Die Schraube der Wifi-Karte lösen.

    • Die Karte vorsichtig entfernen.

    • Die beiden Kabel von der Platine lösen.

  7. MP1k3pbsHqTYnWtA
    MP1k3pbsHqTYnWtA
    4QSyBeWij6eVCQ56

    • Die Schraube an der SSD lösen.

    • Die SSD entfernen, wenn sie um 45° gekippt ist.

  8. vkmmLGCUlfiyU3RK
    vkmmLGCUlfiyU3RK
    oMRWxtRZXPS3UmLn

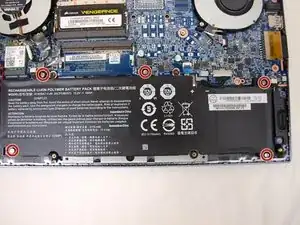

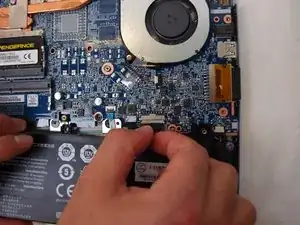

    • Die 5 Schrauben heraus drehen.

    • Das Kabel abtrennen.

    • Der Akku entfernen.

  9. AKRar4jDEpVemWh2
    AKRar4jDEpVemWh2
    QvmcBE16btUXYHLr
    3kgbPkpTfZaRaLCu

    • Die 2 Schrauben heraus drehen.

    • Das Klebeband entfernen.

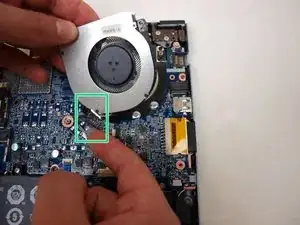

    • Das Kabel abtrennen.

  10. amF5AbgNCWTBoj4L
    amF5AbgNCWTBoj4L
    giRAeatNHsJfsQCI
    dnEuBIWCOg6AuC26

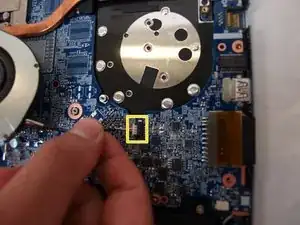

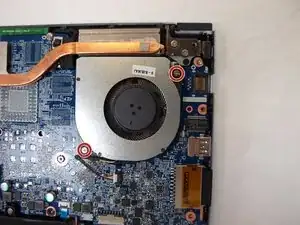

    • Die 2 Schrauben heraus drehen.

    • Das Klebeband entfernen.

    • Das Kabel abtrennen.

  11. idVfp1G4Bq1XQ2eB
    idVfp1G4Bq1XQ2eB
    FQ6sgZAEe4FlOEI1
    YjsaSZACSAVhDYak

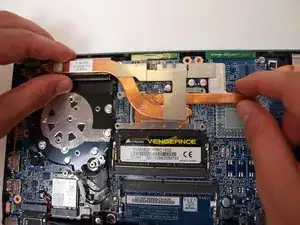

    • Die 4 Schrauben lösen und den Kühler entfernen.

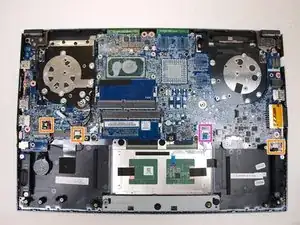

    • Die 4 Kabel abtrennen.

    • Bei dem lila umrahmten Kabel hebe zuerst den grauen Teil an und entferne dann das Kabel.

  12. whlKdeF2M35GOGck
    whlKdeF2M35GOGck
    gV5YlIgx6TIuWIB1
    KNh5uMLvZTsFICie

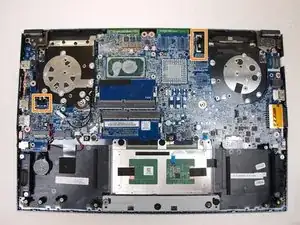

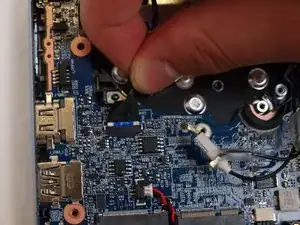

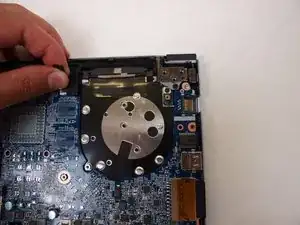

    • Diese 2 Kabel entfernen.

  13. pMiV6IOkWTnpq2IH

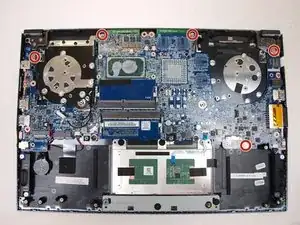

    • Die 5 Schrauben heraus drehen.

  14. CoeFSYJlwHRTAT4Y
    CoeFSYJlwHRTAT4Y
    sEXkYsTDXNZ4Fpbr
    MYOBoahqdFYgBHJn

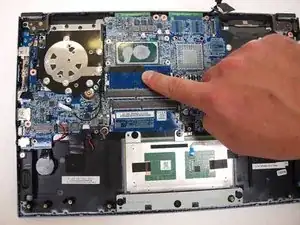

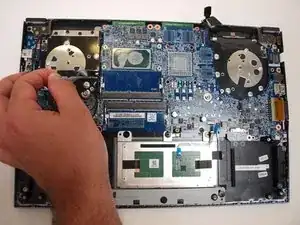

    • Das Klebeband entfernen.

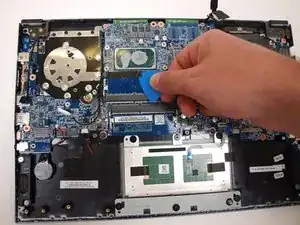

    • Die Kabel von der WLAN-Karte los lassen, damit sie nicht im Weg stehen.

  15. EyMuJYuq2IuNuJLJ
    EyMuJYuq2IuNuJLJ
    rexP6xLWuVgIEfC4
    RANCU11FA3LUb4Bt

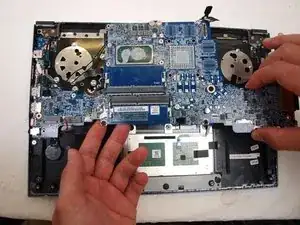

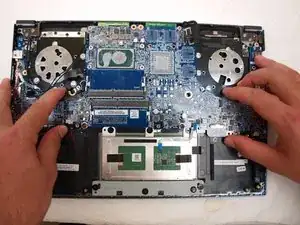

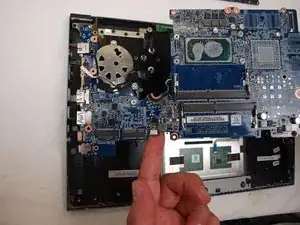

    • Die Hauptplatine vorsichtig anheben.

Abschluss

Um die Gerät wieder zusammenzubauen, befolge die Anweisungen in umgekehrter Reihenfolge.
