HomePod auseinander bauen

Benutze einen Fön um die Obere Abdeckung zu erhitzen. Entferne diese dann.

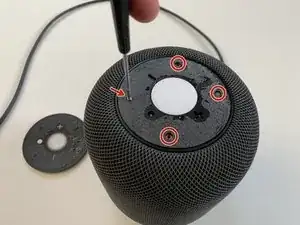

Entferne die 4 T6 Schrauben.

Benutze einen Fön um den Kleber aufzuweichen, welcher das Touch Pad Bauteil am Rahmen hält.

Benutze einen Gitarren-Pick um das Touch Pad vorsichtig auszuhebeln.

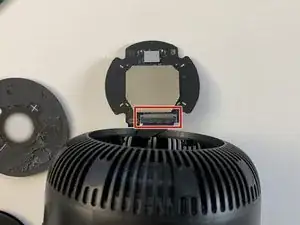

Manövriere das Board von der Touch-Abdeckung ab vom oberen Rahmen.

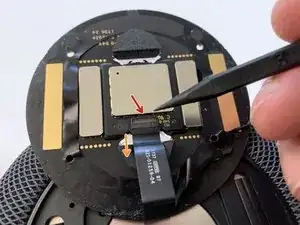

Drehe den Haltehebel mit einem Spudger an um das Flachbandkabel zu trennen-

Trenne die Verbindung vom Flachbandkabel vom Anschluss.

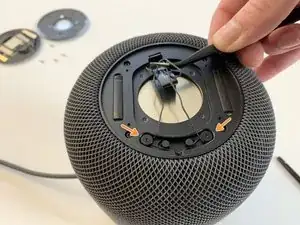

Benutze eine Pinzette oder Finger um die Kabel aus der Halterung zu holen.

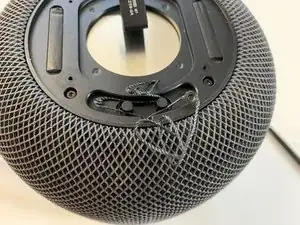

Die Kabel sind um die T6-Schrauben Pfosten gewickelt. Löse beide, sodass du die Kabel daraus wickeln kannst.

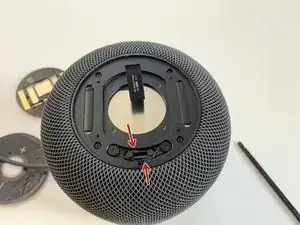

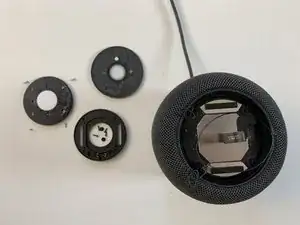

Entferne die 4 T6-Schrauben welche die Touch-Oberfläche Support Scheibe und die Abdeckung halten. Schiebe die 3D Mesh Sleeve nachunten.

Entferne den Touch-Abdeckung Support Rahmen vom HomePod.

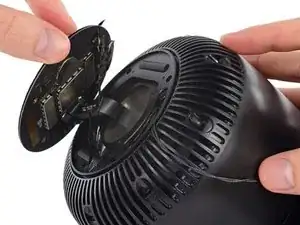

Hebe das Logic Board aus dem Gehäuse und trenne mit einem Spudger vorsichtig die Verbindung zum Schalter.

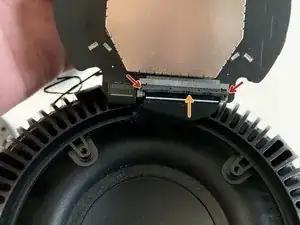

Stecke das Flachbandkabel gerade nach oben heraus. Das Kabel hat "Ohren" an jeder Seite. Du solltest also nicht den Anschluss herausziehen. Du musst dieses anheben bevor du dieses anheben kannst.

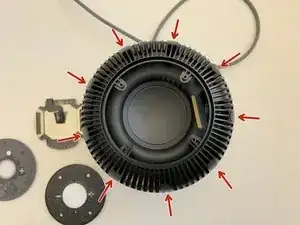

Entferne die neun Gummi Abdeckungen mit einem Kunststoff Spatel.

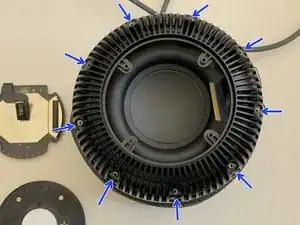

Mit einem T6 Torx Schraubendreher kannst du die neun T6 Schrauben, die den oberen Gehäuseteil festhalten, entfernen.

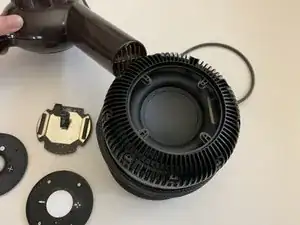

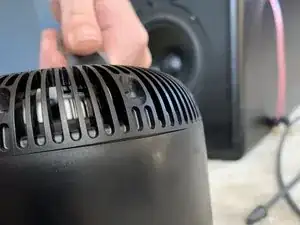

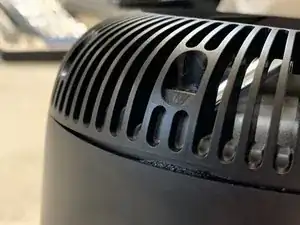

Halte einen Haartrockner oder ein Heissluftgebläse wie abgebildet gegen das HomePod Gehäuse entlang der kaum sichtbaren Naht und erwärme diesen Bereich rund herum.

Dieser Schritt ist essentiell. Wenn Du beim nächsten Schritt auf Probleme stösst, musst du diesen Schritt mit der Erwärmung erneut durchführen.

Dieser Schritt erfordert viel Kraft, selbst wenn im vorherigen Schritt viel Wärme appliziert wurde.

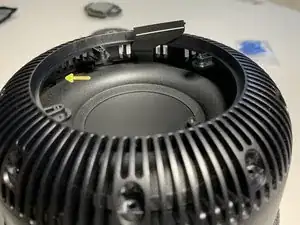

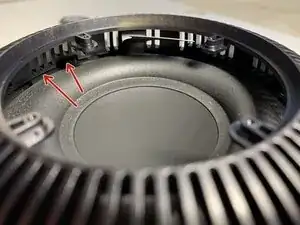

Führe einen grossen flachen mit Tesa Isolierband umwickelten Schraubendreher in die Einbuchtungen ein. Du findest diese wenn Du zwischen Lautsprecher und dem Gitter des oberen Gehäuseteils durchsiehst. In den Einbuchtungen sind Schrauben sichtbar, darüber ist ein Spalt.

Du brauchst einiges an Kraft um den Schraubendreher in den Spalt stossen zu können.

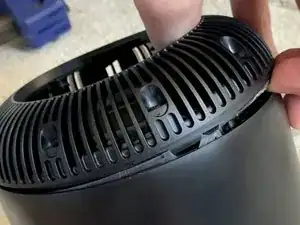

In dem du von Spalt zu Spalt gehst, führst Du den Schraubendreher ein und drehst ihn langsam aber kraftvoll, bis sich das Gehäuse leicht löst. Gehe rund herum, bis Du es ganz lösen kannst.

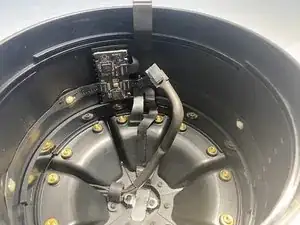

Löse das Flachbandkabel vorsichtig von dem Gehäuseteil.

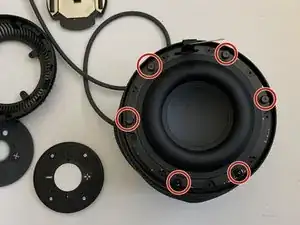

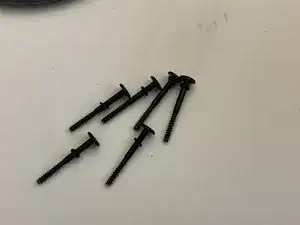

Entferne die sechs Torx T6 Schrauben, die den Tieftöner an seinem Platz halten.

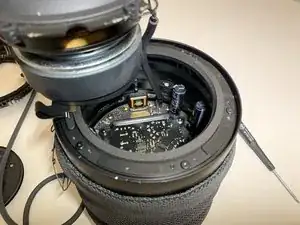

Hebe den Lautsprecher sorgfältig an und führe dabei das Flachbandkabel nach unten ganz durch die Öffnung.

Halte den Woofer mit einer Hand oberhalb des HomePod.

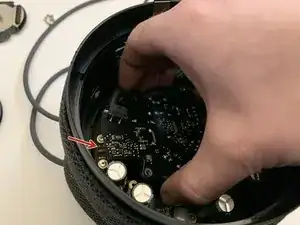

Mit der anderen Hand gelangst Du ins Innere des Gerätes und drückst seitlich am schwarzen Steckverbinder, der den Lautsprecher mit dem Logicboard verbindet and der Halteklammer, damit du den Stecker entfernen kannst.

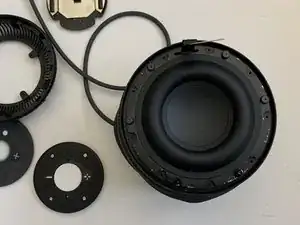

Lege den Tieftöner nun an einen sicheren Ort zur Seite.

Entferne sorgfältig den Dichtungsring aus Gummi.

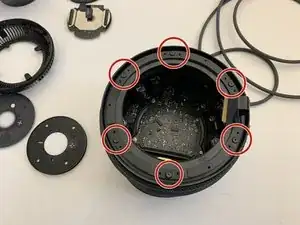

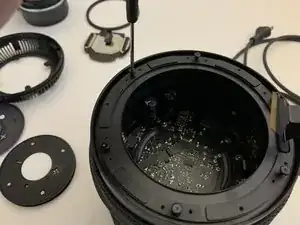

Entferne die sechs Torx T6 Schrauben.

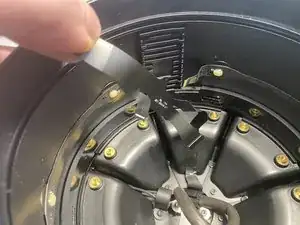

An einer Stelle am äusseren Ring ist das Flachbandkabel durchgeführt. Mit einem Spachtel kannst Du die Gummidichtung an der Durchführung auf beiden Seiten nach unten drücken.

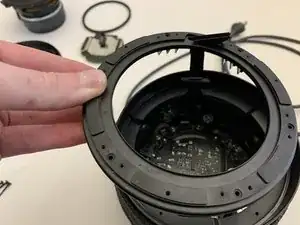

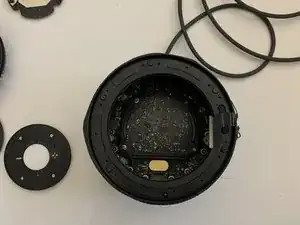

Entferne den oberen Ring vom Rest des HomePods.

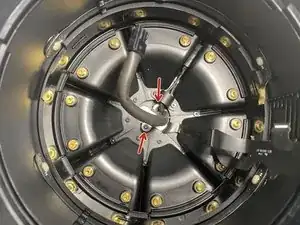

Nach dem Entfernen des oberen Rings kannst du nun die Gummitülle vom Flachbandkabel anstreifen.

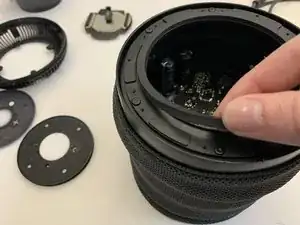

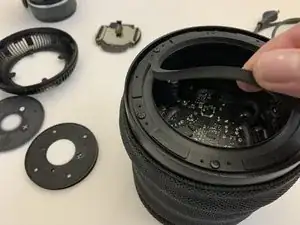

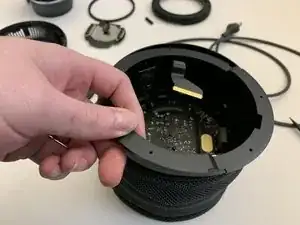

Den mittleren Ring kannst Du gegen den Uhrzeigersinn drehen, um ihn aus dem HomePod zu lösen.

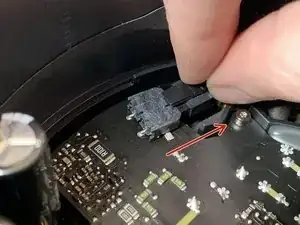

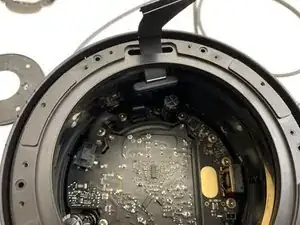

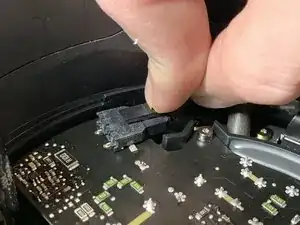

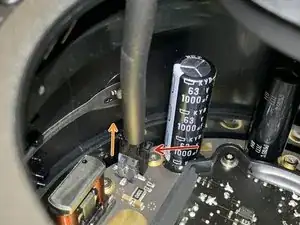

Drücke die Halteklammer am Stecker für die Versorgungsspannung nach unten, halte ihn gedrückt und bewege ihn in die gezeigte Richtung, um ihn vom Board abzuziehen.

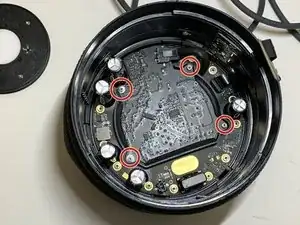

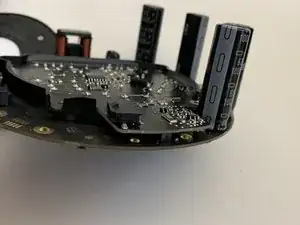

Entferne die vier Torx T6 Schrauben, mit denen das Netzteil auf das Verstärkerboard geschraubt ist.

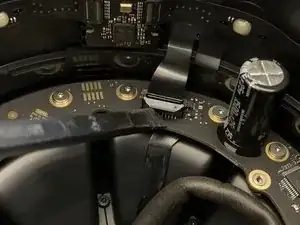

Löse das Flachbandkabel, das die Platine mit dem Mikrofonboard verbindet.

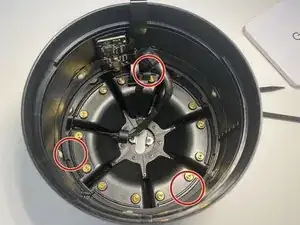

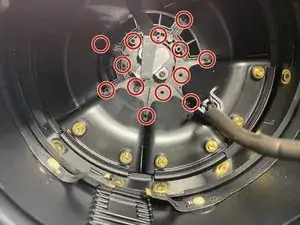

Entferne die 14 Torx T6 Schrauben mit denen das Verstärkerboard an den Tweetern darunter befestigt ist.

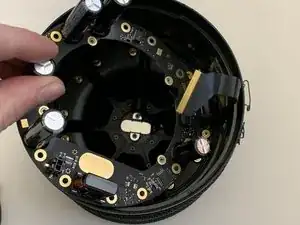

Hebe das ringförmige Board vorsichtig an und entferne es nach oben.

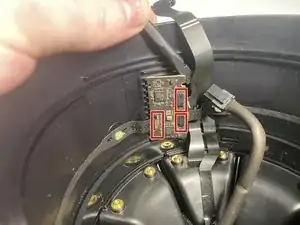

Löse die drei Flachbandkabel von der Mikrofonplatine.

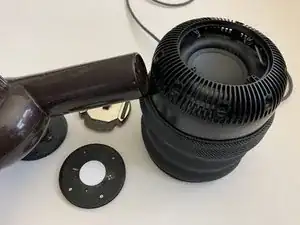

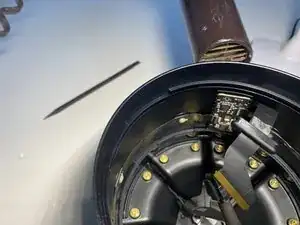

Mit einem Haartrockner kannst Du von Aussen die Stelle an der sich das Mikrofonboard befindet erhitzen.

Mit einem Kunststoff Spachtel kannst Du nun das Board von der Gehäusewand lösen.

Dieser Schritt ist knifflig, kann aber mit zwei Spachteln und einem Fingernagel durchgeführt werden.

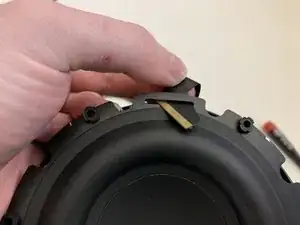

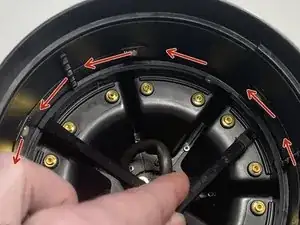

Während du mit der einen Hand zwei Clips und mit einem Fingernagel den dritten Clip drückst, bewegst Du mit der anderen Hand den Sicherungsring der Hochtöner gegen den Uhrzeigersinn.

Die sieben Hochtöner sind im Kreis angeordnet und an jeweils drei Stellen mit Schrauben befestigt. Da sich jeweils zwei Tweeter eine der äusseren Schrauben teilen, zählen wir insgesamt 14 Schrauben.

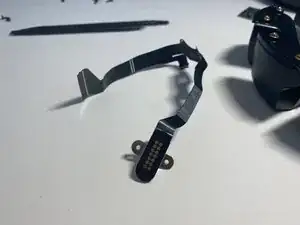

Entferne die zwei Torx T6 Schrauben die den Wartungsanschluss an den unteren Gehäuseteil befestigen.
