Huawei Ascend G700 Display Austausch

Geschrieben von: Smilzo
  • Kommentare: 0
Huawei Ascend G700 Display Austausch

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

1 Stunde

Einleitung

Diese Anleitung wurde aus dem Italienischen übersetzt. Arbeite mit großer Sorgfalt, um keinen Schaden an deinem Gerät zu verursachen.

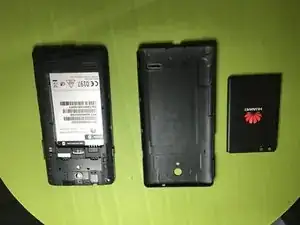

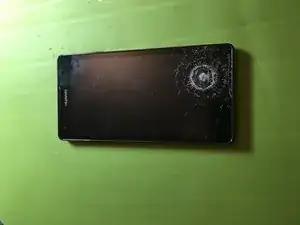

  1. DHS1TURVZWyZ2ZvG
    DHS1TURVZWyZ2ZvG
    FOtyO2eLHu6X3ToA

    • Entferne zuerst die hintere Abdeckung,

    • dann die Batterie.

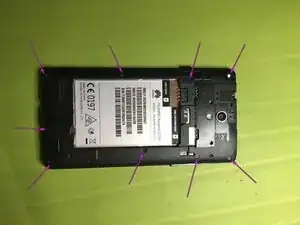

  2. hqlG3nkoqogVVlnF

    • Entferne dann die 9 Phillips Schrauben.

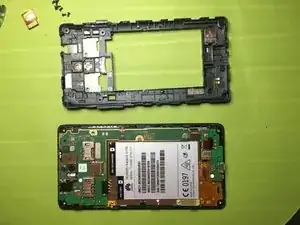

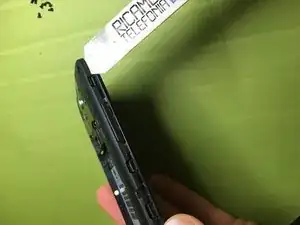

  3. Iq3aKOOgtojiQeuO
    Iq3aKOOgtojiQeuO
    4Wn3fDmGRUd5t2Q6
    u6sOgTQJulTmTY62

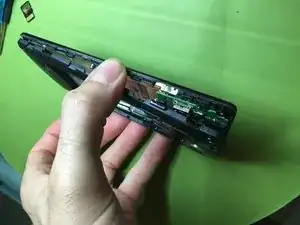

    • Um nun die schwarze Plastikabdeckung zu entfernen muss etwas gehebelt werden.

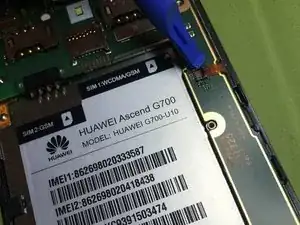

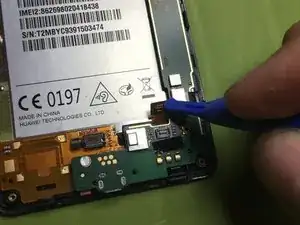

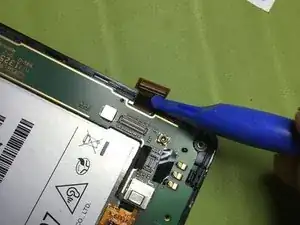

  4. HAl5nPP25Ljg2MXQ
    HAl5nPP25Ljg2MXQ
    SdJVDUDsudwwN1vU
    dF5eSFvSafT4I6Ve

    • Entferne die Verbindung zum Touchscreen.

    • Entferne die Verbindung zur Ladebuchse.

    • Entferne die Verbindung zur Lautstärkewippe.

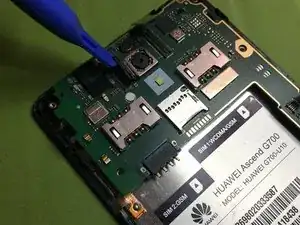

  5. FVLCcPS2fAbkGBXS
    FVLCcPS2fAbkGBXS
    VUo2Q6ByDHyPHWcK

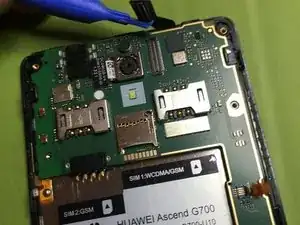

    • Entferne die Verbindung zum Display.

    • Entferne die Verbindung zur Kamera.

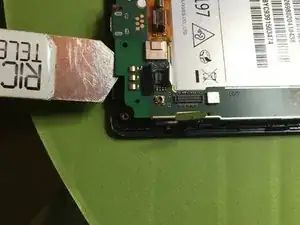

  6. pZRHe4frtaMb5sMV
    pZRHe4frtaMb5sMV
    2AcsIGLqVgNuNsXC
    AYxAT2VmpcXjxpWK

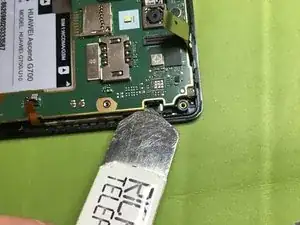

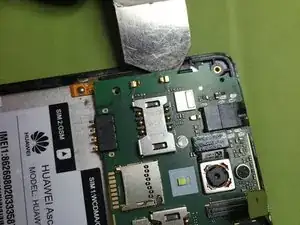

    • Entferne das Motherboard.

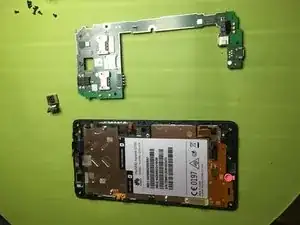

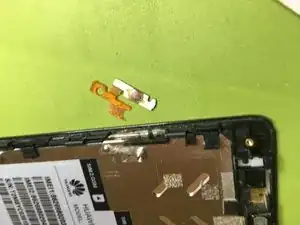

  7. AODtsWjQR6GN1Loe
    AODtsWjQR6GN1Loe
    coQuDKPVVSRWA34M
    NIKgB1FGH4MMZREL

    • Entferne die Kamera (mit Hitze, das sie festgeklebt ist).

    • Trenne das Motherboard vom Lautsprecher.

    • Entferne den Ein-/Ausschalter (mit Hitze).

    • Entferne die Lautstärkewippe (mit Hitze).

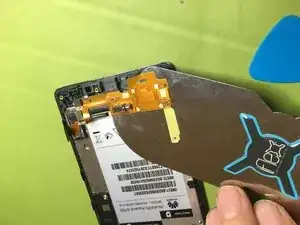

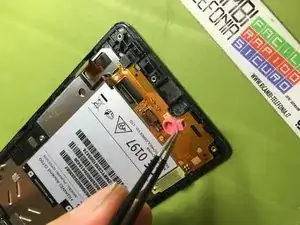

  8. 6BxVASPDcVrAw4Nm
    6BxVASPDcVrAw4Nm
    CnfSmmHMfh4CRtKS
    4HRYs62pjm22yGtF

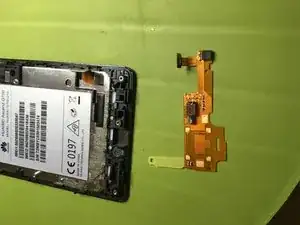

    • Entferne den Lautsprecher.

    • Entferne die untere Platine (mit Hitze).

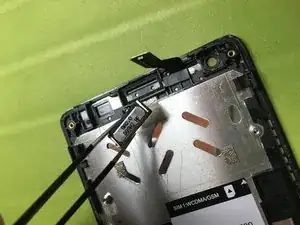

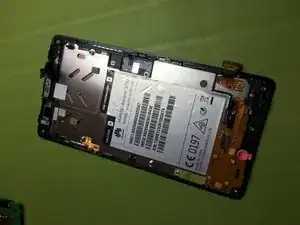

  9. Imr3mTsvGdgoqRTK
    Imr3mTsvGdgoqRTK
    YskUFVbVB6J3aRFj
    kgRy12dDhcKN2JCe

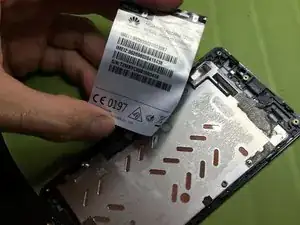

    • Entferne den Lautsprecher (mit Hitze).

    • Entferne den Kleber mit Hitze.

    • Montiere alle Bauteile auf dem neuen Display.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
