Einleitung
Diese Anleitung zeigt, wie die Lautstärke/Einschalttaste im Huawei Mate 20 Pro ausgetauscht werden kann. Andere Modelle sind wahrscheinlich ähnlich aufgebaut.
Die Anleitung kann helfen, wenn die Tasten nicht mehr auslösen. Die Ursache ist zuviel Spiel zwischen Taste und Schalter.
Ersatzteile
-
-

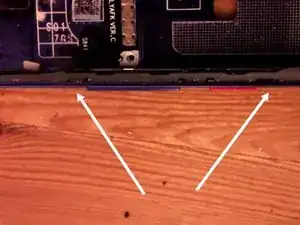

Schaue die im Bild gezeigten Stellen an, hier sind die Haltestopfen sichtbar, einer für die Lautstärke, einer für die Einschalttaste.
-
(Es sieht so aus, als ob man die Stopfen herausschieben könnte, um die Tasten freizulegen, bei mir ging das aber nicht).
-

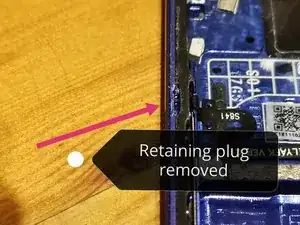

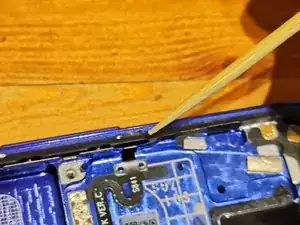

Heble sie stattdessen mit einer scharfen Pinzette behutsam heraus.
-

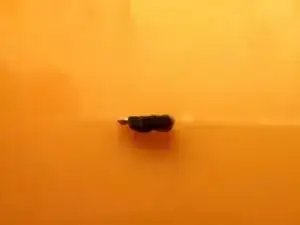

Wenn der Haltestopfen entfernt ist, kannst du die Lautstärke- und Einschalttaste herausholen.
-
-
-

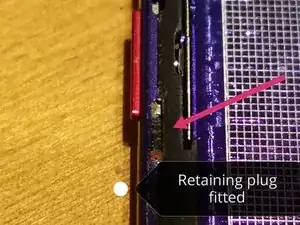

Das erste Bild ist eine Nahaufnahme; du kannst sehen, wie der Stopfen in den Schalter passt. Im zweiten Bild siehst du, wie er den Schalter festhält.
-

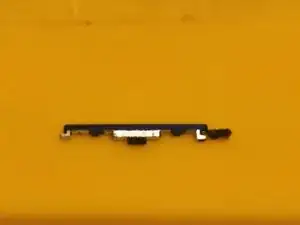

Überprüfe den Zwischenraum der beiden auf Verschmutzung. Nimm den Schalter heraus und prüfe, ob er funktioniert. Beobachte, ob die Stifte die Schalter an den Flachbandkabeln für Lautstärke/Versorgung betätigen. Wenn nein, hast du wahrscheinlich ein anderes Problem.
-
Baue die Tasten wieder zusammen, drücke sie dazu auf der Halteseite zusammen und schiebe den Haltestopfen wieder ein. (Achte dabei darauf, dass er korrekt ausgerichtet ist).
-
Sorge dafür, dass der Haltestopfen richtig im Mittelrahmen sitzt und dass der Schalter funktioniert.
-
-
-

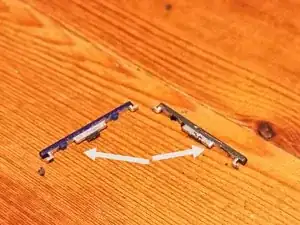

Im Foto kann man die Fehlerursache gut erkennen.
-
An den Stellen, wo der Stift den Schalter beim Betätigen berührt, hat er etwas Material verloren.
-
Als Folge kann er ihn nicht mehr auslösen.
-
Ich hoffe, dass diese Hinweise helfen können, ich habe im Internet nichts gefunden. Ich habe mir extra einen gebrauchten Mittelrahmen zum Experimentieren gekauft.
-
Ich dürfte deswegen zur kleinen Minderheit der Mate-20-Benutzer mit einer Lautstärketaste in Purpur gehören!
-

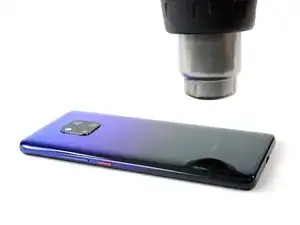

Zum Zusammenbau kannst du den Kleber am Rückseitenglas wieder benutzen, mit etwas Wärmezufuhr haftet er besser. Überprüfe vorher, ob die Linsen der Kamera innen und außen gut sauber sind.
Beachte: offensichtlich ist der Schutz gegen Feuchtigkeit und Staub danach beeinträchtigt. Wenn du ihn verbessern willst, musst du den Kleber zwischen Mittelrahmen und Glas erneuern.
4 Kommentare
Vielen Dank für die tolle Anleitung. Mich hatte der Reparaturversuch ca. 3 Stunden Arbeit gekostet, da ich große Probleme hatte den Stopfen zu entfernen. Mein Problem konnte dadurch leider nicht gelöst werden. Es scheint so als hätte der Sturz ein wenig mehr angerichtet als nur den Knopf zu verformen. Der Lauter-Knopf funktioniert, der leiser Knopf leider nach wie vor nicht. Dennoch vielen vielen Dank für die tolle Anleitung, da zu dem Thema leider gar nicht so viel zu finden war.
Thank you, if the volume down is not working but making contact it could be the ribbon switch the the volume presses. Rory
Hey Rory, thanks for your Feedback. Do you also have the possibility to write a guide for that? Which parts do I need to remove for that kind of repair?
Hi Jan, I would love to write a guide but I do not have the phone anymore. Access to the volume and power ribbon is resonably easy, any full disassembly guide will give you the information you need.
