Huawei Mate 9 Display ersetzen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 10
Huawei Mate 9 Display ersetzen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um das Display deines Huawei Mate 9 Smartphones zu ersetzen.

  1. Y1tRRdIZpVAQ2Tai
    Y1tRRdIZpVAQ2Tai
    vIbtJURVjavtm2dB

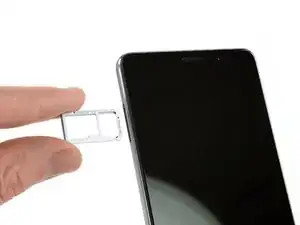

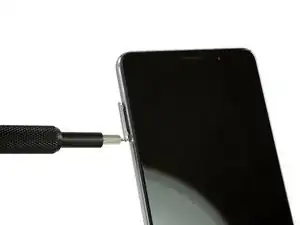

    • Schalte zuerst dein Smartphone aus und entferne die SIM-Kartenhalterung.

  2. NFcYVCIDyg55UOVv
    NFcYVCIDyg55UOVv

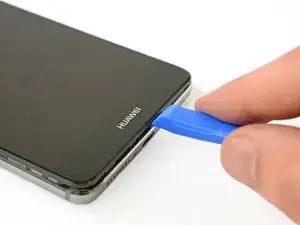

    NASkAIeHoBiIDOhC

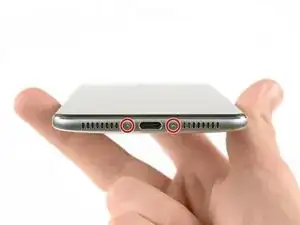

    • Entferne beide Schrauben an der Unterseite mit einem Torx T2 Schraubendreher.

    • Verwende ein Plastic Opening Tool, um zwischen das Display und das Gehäuse zu gelangen. Öffne das Smartphone, indem du vorsichtig das Display mit den Komponenten aus dem Gehäuse hebelst.

    • Öffne das Smartphone noch nicht ganz, da der Fingerabdrucksensor noch mit der Rückschale verbunden ist.

  3. KqeWUSnXAaEGC3QV
    KqeWUSnXAaEGC3QV
    jCcEnAK3XGeRnVyg

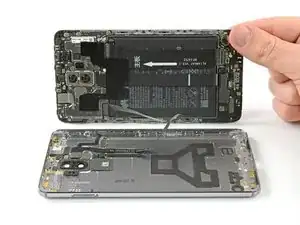

    • Öffne das Smartphone zur rechten Seite.

    • Löse den Fingerabdrucksensor mit einem Spudger.

  4. FurdDZWcVXUOhBX5

    • Ziehe vorsichtig den Plastikaufkleber ab, mit dem beide Kabel am Akku befestigt sind.

  5. VwCZOQVUGdidtoww

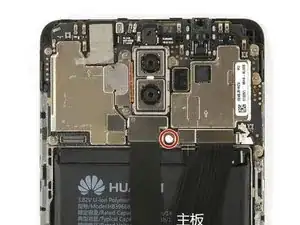

    • Entferne den aufgeklebten Feuchtigkeitsindikator und die darunterliegende Kreuzschlitzschraube #00, die den Kabelhalter befestigt.

  6. hXxpmXVjKFQ4YWcv

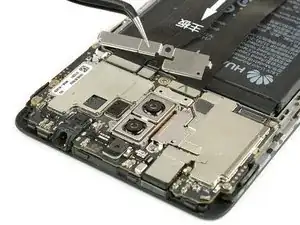

    • Entferne den Kabelhalter.

  7. OMRvxenMDZO4ZWJl
    OMRvxenMDZO4ZWJl
    dRfsNLgRZfvHKX2K

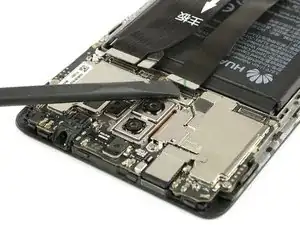

    iDCbEmKOYCdQ2PiK

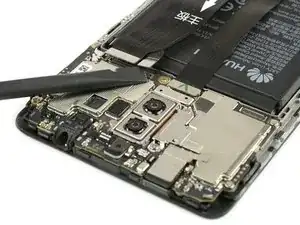

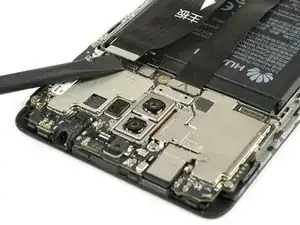

    • Trenne das Verbindungsflachbandkabel, das Akkuflachbandkabel sowie das Displayflachbandkabel mit einem Spudger ab.

  8. DIjDpiNKLwDIcYcp

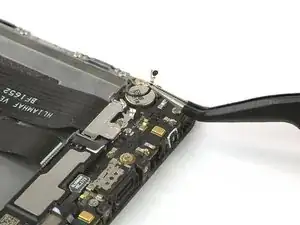

    DIjDpiNKLwDIcYcp
    Za5BUKPH6Zj5yDK2
    awoENY4mcOyulNeq

    • Zum Ausbau des Displays im Huawei Mate 9 muss der Akku nicht entfernt werden.

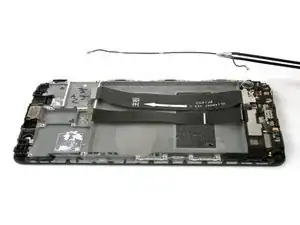

    • Löse das Antennenkabel und entferne es vorsichtig.

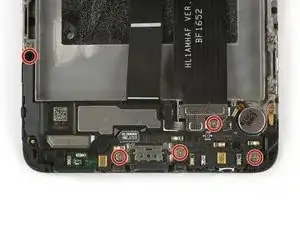

    • Entferne die fünf Kreuzschlitzschrauben #00, welche das Daughterboard und den Lautsprecher befestigen.

    Die kleine Schraube links oben sollte auch gelöst werden, sonst geht der Lautsprecher nich raus ;-)

    Johannes -

    Das ist natürlich richtig und wurde korrigiert!

    Dominik Schnabelrauch -

    The #00 screwes are five! One is in the bottom-left side!

    Daniele Belli -

    That’s right! I corrected that!

    Dominik Schnabelrauch -

  9. oRRwUaNOCkFB1SEw
    oRRwUaNOCkFB1SEw
    xIPPYoHYe2GLvvZg

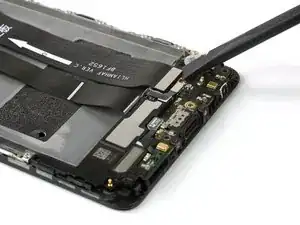

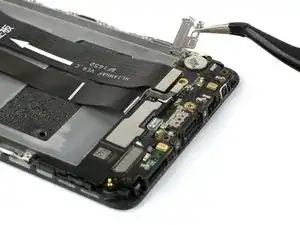

    • Entferne die Metallabdeckung, welche die Steckverbindung des Motherboard-Flexkabels verdeckt.

    • Verwende einen Spudger, um das Motherboard-Flexkabel zu lösen und entferne es.

  10. FPrH6BVKn6ixOhJ6
    FPrH6BVKn6ixOhJ6
    bYkHccQAXwDVvXTl

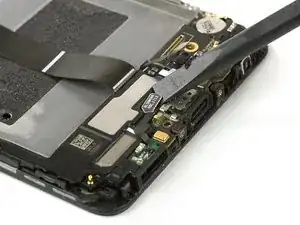

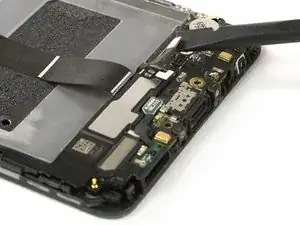

    • Verwende einen Spudger, um das Flexkabel des Lautsprechers und der Ladebuchse vom Daughterboard zu lösen.

  11. FkZTDdrrPY2YyZFK

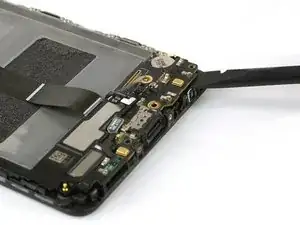

    FkZTDdrrPY2YyZFK
    cEKdIiJcf3HRvHgw
    md1TAvrBlUFngREn

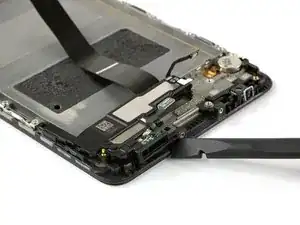

    • Verwende einen Spudger, um das Daughterboard vorsichtig nach oben zu hebeln und entferne es. Achte darauf, die kleinen Klemmen, die das Daughterboard festhalten, nicht abzubrechen. Drücke diese stattdessen leicht zur Seite, um dir das Entfernen zu vereinfachen.

    • Benutze einen Spudger, um den Lautsprecher und die Ladebuchse zu entfernen. Unter diesen Komponenten befindet sich etwas Klebstoff, weshalb sich diese Einheit vielleicht nicht auf Anhieb lösen lässt.

    • Solltest du Schwierigkeiten haben, den Lautsprecher zu entfernen, kannst du einen iOpener verwenden, um den Klebstoff etwas zu lösen und es erneut versuchen.

  12. KEnDcrZySum3CDSb

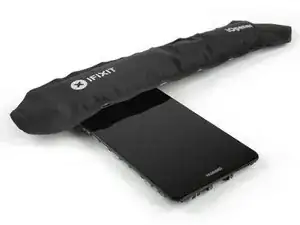

    KEnDcrZySum3CDSb
    4u1xfyRRpukB3Pcw
    f2VSROSpTRHX4xVx

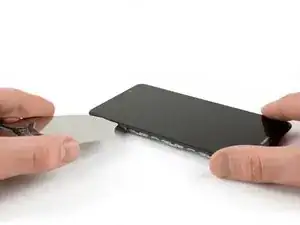

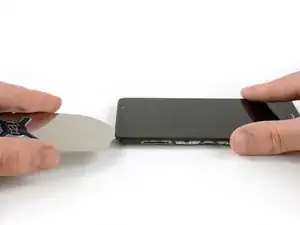

    • Verwende einen iOpener, um den Klebstoff unter dem Display zu lösen. Achte dabei insbesondere auf den unteren und oberen Displaybereich.

    • Verwende, nachdem du den Klebstoff im oberen Bereich des Smartphones gelöst hast, einen iFlex und schiebe ihn vorsichtig zwischen den Mittelrahmen und das Display.

    • Schiebe den iFlex an keiner der Seiten tiefer als 2 mm unter das Display.

    • Löse den Klebstoff, indem du mit dem iFlex am Mittelrahmen entlang fährst.

  13. aHjNdNTIktejQbOQ

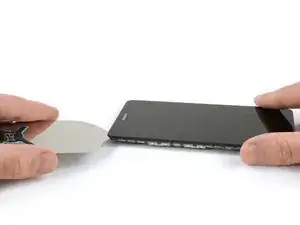

    aHjNdNTIktejQbOQ
    ETIFxJBYcAyiFpyM

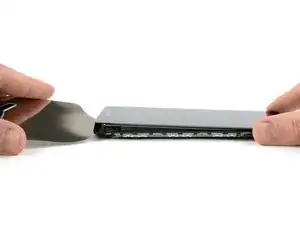

    MTIOduM4yWTTe5Mt

    • Zertrenne mit dem iFlex vorsichtig den Klebstoff an allen Seiten des Mittelrahmens.

    • Solltest du Schwierigkeiten haben, den Klebstoff unter dem Display zu lösen, kannst du den iOpener erneut verwenden.

    • Hebe von der Unterkante des Displays ausgehend vorsichtig das Display an, nachdem du des gesamten Klebstoff gelöst hast.

  14. WTDG453REKDjTsBQ

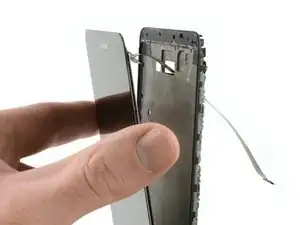

    WTDG453REKDjTsBQ
    d4MyhVYBYmCsVuNJ

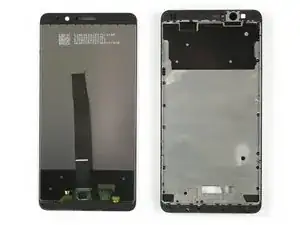

    • Um das Display komplett zu entfernen, musst du sein Flexkabel durch die vorgesehene Öffnung im Mittelrahmen führen.

    • Bringe während des Zusammenbaus an den erforderlichen Stellen neuen Klebstoff an.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Bringe beim Zusammenbau an den notwendigen Stellen neuen Klebstoff an.

Tinte & Feder

Dominik Schnabelrauch

Mitglied seit: 23/11/16

167797 Reputation

6 Kommentare

I have issue with the assembly process. Im adding 3m adhesive tape that I received with replacement screen, and everything looks fine. But after inserting phone into aluminium back the screen pop out int the middle of frame, delaminating and showing backlight of lcd. The adhesive just not hold it enough..

gingerboi66 -

The iFlex isn’t listed in the tools.

Sean Hannold -

Check, now it is listed. Thanks for the note.

Tobias Isakeit -

it’s almost impossible to remove the battery without damaging it!

My advice to you is to buy the LCD screen with the battery included.

madani_salar -

Hello,

do i have to remove the battery to change the display? That means is the removing of the battery absolutely necessary?

Greetings,

Mark

Mark D. -

Removal of battery absolutely / highly recomended, Display parts group needs to be heated to remove adhesive, and believe me - there is lots of it, either by i-opener or other means.

Also yes, battery can't be removed without damage, to much adhesive on to much contact area of battery.

Stefan Küchmeister -
