Huawei P10 Displayeinheit mit Rahmen ersetzen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 17
Huawei P10 Displayeinheit mit Rahmen ersetzen

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

1 - 2 Stunden

Einleitung

In dieser Anleitung zeigen wir dir, wir du die Displayeinheit mit Rahmen deines Huawei P10 Smartphones entfernst und ersetzt.

Sollte das Display gesplittert sein oder Risse aufweisen, klebe es zu Beginn mit Klebeband ab, um Verletzungen zu vermeiden.

Beim Wiederzusammenbau wird neuer Klebstoff benötigt. Überprüfe, bevor du dein Gerät wieder zusammenbaust, ob du Teile von deinem alten Gerät auf das Ersatzteil übertragen musst.

  1. 5kZSF1VgiLHUdyyv
    5kZSF1VgiLHUdyyv
    mQihCqm5GGlSDcKL
    jVG1EPmTTIdtTHi5

    • Schalte dein Smartphone aus.

    • Entferne die beiden Pentalobe P2 Schrauben and der Unterkante.

    • Entferne das SIM Kartenfach.

    Das Honor 9 hat an der Unterkante keine Schrauben.

    Wie ist das Honor 9 zu öffnen?

    Michael Tuschek -

    Vielleicht beantwortet diese Anleitung deine Frage ;)

    Tobias Isakeit -

    Hi, my P10 does not have screws, just two tiny holes. Do I push in here to unfasten? Einar, Norway

    Einar Ryvarden -

    Hi Einar Ryvarden,

    in case you bought a used or refurbished phone, someone might have forgotten to put them back in. Since you have holes at the bottom edge next to the charging port this is likely. You can try to start with step 2 and see if you can lift the phone assembly (don’t forget to remove the SIM tray first). As far as I know there is no version of the regular Huawei P10 with no screws. However you there are none in the P10 lite and in the P10 plus, maybe one of the opening procedures for those phones might help you.

    Dominik Schnabelrauch -

  2. dafShavrRqe1bsKB
    dafShavrRqe1bsKB
    K4uhwPOLpW1gekMx
    oLwmeu5Ptyq4gnEs

    • Führe ein Plastic Opening Tool im unteren Teil des Smartphones zwischen Display und Gehäuse ein.

    • Heble vorsichtig das Display mit seinen Komponenten aus dem Gehäuse.

    • Um das Hebelwerkzeug einzusetzen ist recht viel Kraft erforderlich. Sei vorsichtig und verschiebe das Werkzeug nicht zu sehr, du könntest sonst leicht das Gehäuse beschädigen.

    • Nachdem du den unteren Teil des Smartphones aufgehebelt hast, verwende das Plastic Opening Tool, um die Klemmen an beiden Seiten des Gehäuses zu öffnen.

    Hi! I cannot find a way to insert the plastic opening tool. Any suggestions on how I can create a gap to start. Everything seems quit rigid.

    Also, where will I find your reply.

    vbr/lars.skoldebring@gmail.com

    lars.skoldebring -

    Hi Lars, you might want to use a suction handle to lift the display and create a small gap to insert the plastic tool. If you don’t have a suction handle you can “build” a handle with tape that you stick onto the display in a shape similar to this —> __∏__ (also you may want to edit your post and remove your email address ;) )

    Tobias Isakeit -

    Hi,

    I’m stuck at this step for about two hours… There’s nothing I can do to open the case. Tried all kinds of opening tools and a suction handle. There is no gap at all between the display and the body. How can anything be inserted into a gap that practically does not exist? Please help.

    Mark Movshovich -

    Sorry to hear that. You could try and lift the display by using a suction cup and pull to create a small gap for a tool to get in.

    Tobias Isakeit -

  3. OHcFOOMU1RUU6Qbl
    OHcFOOMU1RUU6Qbl
    HVkOQd4iCx212VAM

    • Öffne das Smartphone noch nicht ganz, da das Kabel für die Standby- und Lautstärketasten noch mit der Rückabdeckung verbunden ist.

    • Hebe das Display an und klappe es leicht nach hinten um.

    • Verwende einen Spudger, um den Stecker des Kabels für den An-/Aus-Schalter so wie die Lautstärkeregelung zu lösen.

    The cable is for the standby and volume buttons, not for the fingerprint sensor!

    JaL -

    Thanks JaL, of course it is.

    Tobias Isakeit -

  4. agMDmUNI6VNpJHCB

    • Entferne die beiden Kreuzschlitzschrauben #00.

    a me risultano PH000

    Il Lando -

  5. ftScvkZffbLXJhob
    ftScvkZffbLXJhob
    LL246gDgJX2xhIda

    • Entferne die beiden Kabelhalterungen mit einer Pinzette.

  6. uUKagXgMqxZHcMHd
    uUKagXgMqxZHcMHd
    TMq12fS5BJoI3Ih4
    RUTrqCreWjbGYuBL

    • Verwende einen Spudger, um die Verbindung des Akku-, Haupt- und Display-Flachbandkabels zu trennen.

  7. 2KxuxooIn62pFWlU
    2KxuxooIn62pFWlU
    bnqdXxvtJNFS22e2

    • Der Akku ist mit zwei Klebestreifen befestigt. Einer der beiden hat eine Lasche, zum herausziehen.

    • Zieh den Klebestreifen mit der Lasche in einem flachen Winkel, gleichmäßig und vorsichtig unter dem Akku hervor.

    • Der Klebestreifen kann leicht reißen. In diesem Fall kannst du dessen Ende mit einer Pinzette greifen und mehrfach darum herum wickeln. Fahre anschließend fort den Klebestreifen herauszuziehen.

    • Verwende einen iOpener, um den verbleibenden Klebstoff zu lösen.

    It wasn’t easy to find the piece to pull. It was a black label, folded and stuck to the battery

    Donato Grieco -

  8. opJKA5bvNTIlxenD
    opJKA5bvNTIlxenD
    2mIiIFd4O2ZfJgSY

    • Achte darauf, den Akku nicht zu verbiegen oder hineinzustechen.

    • Schiebe ein Opening Pick unter den Akku und beginne damit ihn vorsichtig herauszuhebeln.

    • Entferne den Akku.

    • Ersetze beim Zusammenbau den alten Kleber durch elastische Klebestreifen, doppelseitiges Klebeband oder vorgestanzte Klebestreifen.

    • Baue niemals einen Akku ein, der beim Ausbau verbogen oder beschädigt wurde.

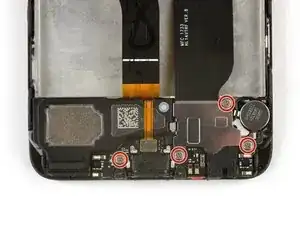

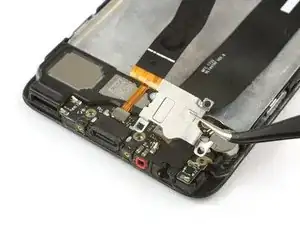

  9. HcS2sY5iNP1wSHgK
    HcS2sY5iNP1wSHgK
    3KIKU2tOx6P1TMXv

    • Entferne die vier Kreuzschlitzschrauben #00.

    • Verwende eine Pinzette, um die Metallabdeckung, welche auf der Ladebuchseneinheit und dem Haupt-Flachbandkabel sitzt, zu entfernen.

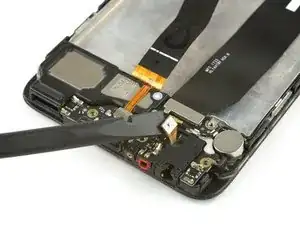

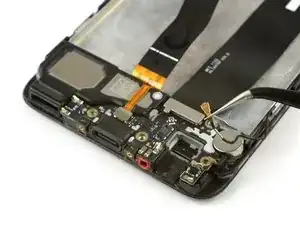

  10. ygUCLqXWn5TfPX1C
    ygUCLqXWn5TfPX1C
    5RRSIkPHNvtrfgIt
    C3cl3slfHAHaHBxI

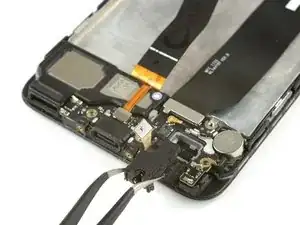

    • Verwende das flache Ende eine Spudgers, um das Flachbandkabel der Kopfhörerbuchse zu lösen.

    • Entferne die Kopfhörerbuchse mit einer Pinzette. Darunter befindet sich etwas Klebstoff, weshalb sie etwas am Rahmen haften könnte.

    • Löse die Verbindung des Antennenkabels mit einer Pinzette.

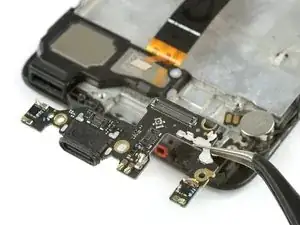

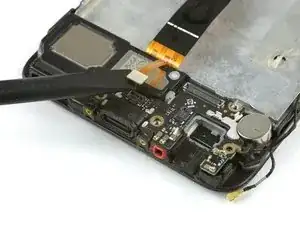

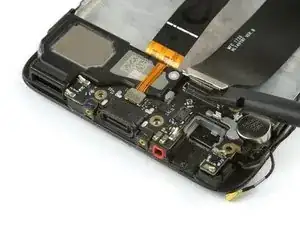

  11. rslBHjQUABAuHaUF
    rslBHjQUABAuHaUF
    NKlYFIMqicHF3INc
    whjeMYhSCNdJipSN

    • Löse das Haupt-Flachbandkabel mit einem Spudger und entferne es.

    • Löse das Flachbandkabel des Lautsprechers.

    • Entferne vorsichtig die Ladebuchseneinheit.

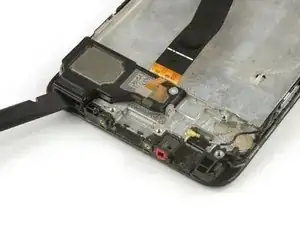

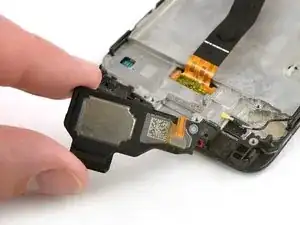

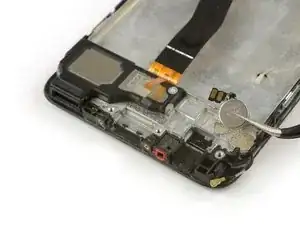

  12. HkV1kYyVBV5PERWQ
    HkV1kYyVBV5PERWQ
    PtsOddFolKQda5nU
    niVLE4r1xs5XrxJB

    • Entferne den Vibrationsmotor mit einer Pinzette. Falls der Kleber zu stark ist, erwärme einen iOpener, um den Kleber aufzuweichen und den Ausbau zu erleichtern.

    • Benutze das flache Ende eines Spudges, um den Lautsprecher hochzuhebeln.

    • Entferne den Lautsprecher.

  13. pnTXRhSVCN3qRTxJ

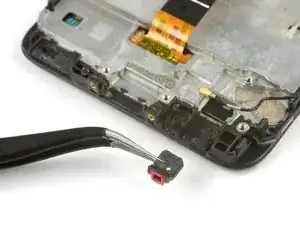

    • Entferne die Gummidichtung mit einer Pinzette.

    • Sollte die Dichtung bereits in deinem Ersatzteil enthalten sein, ist es nicht notwendig, sie zu entfernen und zu übertragen.

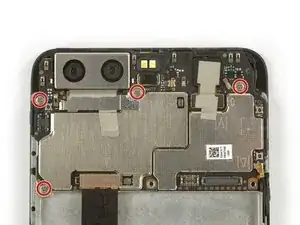

  14. rOXbOoJ6OHVHDHFi

    • Entferne die vier Kreuzschlitzschrauben #00 vom Motherboard.

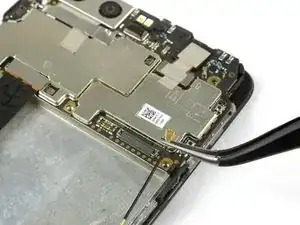

  15. ekesad3kU1UYGhQw

    • Trenne das Antennenkabel und entferne es.

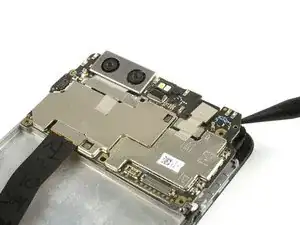

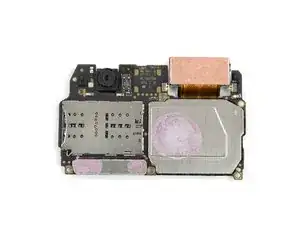

  16. 1u1asBoCNUkLAQIj
    1u1asBoCNUkLAQIj
    YaNCPJKV5RV4peIG
    iYwuV2bCteLpWBQs

    • Beutze das spitze Ende eines Spudgers, um das Motherboard in der oberen, rechten Ecke nach oben zu hebeln, bis du es gut fassen kannst.

    • Die Front- und Rückkamera sind immer noch mit dem Motherboard verbunden. Achte darauf, sie beim Entfernen des Motherboards nicht zu beschädigen.

    • Entferne das Motherboard.

    • Auf der Rückseite des Motherboards befinden sich Wârmeleitpads (rosa, gummiartige Klümpchen) zur Wärmeableitung. Falls diese Wärmeleitpads gebrochen oder zu ausgetrocknet sind, solltest du auf der neuen Displayeinheit oder dem Motherboard neue Wärmeleitpads anbringen.

    Can I replace the pink thermal pad with thermal paste? Because I can't any online store sell pink thermal paste for phone.

    muhd syafiq -

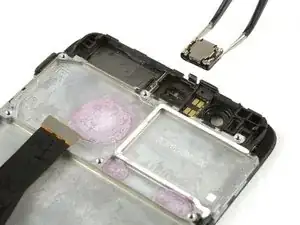

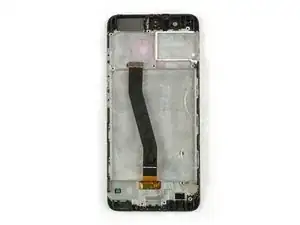

  17. VSxZGUBxVUKmwvgb
    VSxZGUBxVUKmwvgb
    GfPS4MuqKGZdOdds
    REhFIlRxTGFKBvMk

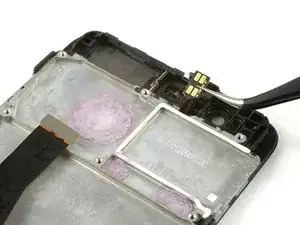

    • Entferne den Ohrhörer-Lautsprecher mit einer Pinzette.

    • Achte darauf, die Metallstecker nicht zu verbiegen.

    • Entferne vorsichtig den Näherungssensor aus seiner Vertiefung.

    • Bevor du dein Gerät wieder zusammenbaust, prüfe das neue Ersatzteil auf etwaige Komponenten, die möglicherweise vom alten Bauteil übertragen werden müssen.

    • Ersetze beim Wiederzusammenbau den alten Kleber durch doppelseitiges Klebeband oder vorgestanzte Klebestreifen.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Bringe beim Zusammenbau an den nötigen Stellen neuen Klebstoff an.

Tinte & Feder

Dominik Schnabelrauch

Mitglied seit: 23/11/16

167812 Reputation

4 Kommentare

Are the pink/purple blobs unter the motherboard thermal paste? If so, should I re-apply any when reassembling?

Martin Düren -

Gonna upload an easy and faster way to do it whitout removibg the battery or upper boards and cameras, wait for it, my 1st guide.

mauro-diaz1 -

I Need screen for p smart huawei2018

mbc judo -

I didn’t add the tape. I don’t know why the battery comes with it, plus, it is ultra strong, I was all the time afraid to ruin the battery, but fortunatly, everything went well

Ciro Monteiro -
