Huawei P10 Lite Displayeinheit mit Rahmen ersetzen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 34
Huawei P10 Lite Displayeinheit mit Rahmen ersetzen

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um die Displayeinheit mit Rahmen deines Huawei P10 Lite Smartphones zu entfernen und zu ersetzen.

Sollte das Display gesplittert sein, klebe es vor der Reparatur mit Klebeband ab, um Verletzungen zu vermeiden.

Bringe beim Wiederzusammenbau wo nötig neuen Klebstoff auf..

  1. YqiUymRKMTYinZcE
    YqiUymRKMTYinZcE
    1x5qv4HPtVGSmvpD
    byJlAME6WaXCgGa2

    • Setze die Spitze eines Opening Picks zwischen die Rückabdeckung und den Mittelrahmen ein und ziehe es ein mal rundherum, um den Kleber zu lösen.

    • Es ist hilfreich, einen Saugheber zu benutzen, um die Rückabdeckung anzuheben, und so einen Spalt zu erzeugen, in den das Plektrum eingesetzt werden kann.

    • Sollte der Kleber zu hart sein, verwende einen iOpener, um ihn weich zu machen.

    Mit dem Saugnapf die Rückseite anheben hilft ungemein…

    Matthias Eberle -

    Had to use blue wedge tool to wedge open bottom plate from the rim part in order to then use the tip of the blue opening pick under the back plate to then cut the glue. It’s like placing a pie server or knife under the plate once there’s a gap between the rim and the back plate.

    Jane -

    Be careful, there’s a cable to fingerprint sensor, very close to the edge (see pictures below)… It’s very easy to cut it through with the pick, as I just learned :)

    dambig -

  2. F5lCy2LZ2xfWDDqg
    F5lCy2LZ2xfWDDqg
    Na6gp15IRbPSW3Ll
    2xyqfXZApukGpaZe

    • Nachdem du den Kleber an jeder Kante gelöst hast, drehe das Opening Pick, um die Rückabdeckung vom Smartphone zu trennen.

    • Klappe die Rückabdeckung deines Smartphones zur rechten Seite.

  3. oPLqQqGCxyiCQ6oZ
    oPLqQqGCxyiCQ6oZ
    gZgRjiB2CuBip3Xu

    • Verwende eine Pinzette, um vorsichtig den Sticker zu entfernen.

    • Entferne die zwei Kreuzschlitzschrauben #00.

    • Entferne die vier 2,5 mm Kreuzschlitzschrauben #00.

    Schritt 3 und 4 kann man sich komplett sparen. Wozu auch. Kann gleich mit Schritt 5 weitergemacht werden, zuvor einfach das Flachbandkabel vom Fingerabdrucksensor an der Rückabdeckung abklemmen und fertig.

    Bobby mcgee -

    There are four silver screws and two black to be removed.

    Jane -

    Translate what Bobby mcgee said:

    Step 3 and 4 can be completely ignored. What for? You can continue with step 5, just disconnect the ribbon cable from the fingerprint sensor on the back cover and you're done.

    Antonio Sun -

    However, the reason step 3 and 4 should not be skipped is Step 6 — Use an iOpener to loosen the adhesive beneath the battery. I.e., the adhesive cannot be easily removed without heat, however, that heat might damage the electric chips. Thus they’d better be removed first.

    Antonio Sun -

  4. jMQb6f2oPStGtZUm
    jMQb6f2oPStGtZUm
    QdMRkHKjOFsRwEGW

    • Verwende eine Pinzette, um die Mainboardabschirmung abzunehmen.

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Fingerabdrucksensors zu trennen.

    • Beim Wiederzusammenbau wird neuer Klebstoff benötigt.

    Welchen Klebstoff soll man verwenden?

    josef navratil -

    Hallo Josef,

    sollte bei deinem Ersatzteil kein Klebstoff oder Klebeband dabei gewesen sein, kannst du dünne Streifen Doppelseitiges Klebeband verwenden. Es gibt für das Huawei P10 Lite auch schon zugeschnittene Klebestreifen zu erwerben, hierbei gilt aber je nach Händler Rezessionen zu lesen, ob die Klebestreifen auch wirklich halten.

    Dominik Schnabelrauch -

    Note that there is a copper-colored sticker to lift up near the flat cable connected from the phone the finger pad. Lift the main board plate (shield) up SLOWLY from the camera side to the other end as the plate is wedged in place.

    Jane -

    what adhesive is recommended? thanks

    darren -

    Hi darren,
    pre-cut adhesive would be the best solution if you can source it. Otherwise a two-sided adhesive tape or carefully used E6000 adhesive glue will be your friend.

    Tobias Isakeit -

  5. nTMw5AX5g1nyqUwM
    nTMw5AX5g1nyqUwM
    mAFuE2UeYPHsL42O
    qSBmSxYoBbbj6NBB

    • Entferne die Kreuzschlitzschraube, mit der die Abdeckplatte des Akkusteckers befestigt ist.

    • Entferne die Abdeckplatte des Akkusteckers.

    • Verwende das flache Ende eines Spudgers, um das Akku-Flachbandkabel zu trennen.

    Very gently lift the silver connecter that was under the battery connecter plate and is at the end of the orange battery cable with the flat end of the spudger as indicated.

    Jane -

  6. bwFPUDOpYuVxVRnO
    bwFPUDOpYuVxVRnO
    UgttMVO2sVfbDZnE

    • Verwende einen iOpener, um den Klebstoff unter dem Akku zu lösen.

    • Führe einen Spudger zwischen dem Akku und dem Mittelrahmen ein, um einen Spalt zu erzeugen.

    • Sei dabei vorsichtig und stich nicht in den Akku oder drücke ihn zu stark.

    • Führe ein Plektrum oder einen Spudger in den Spalt ein, um den Klebstoff unter dem Akku zu trennen.

    • Unter dem Akku verlaufen Flachbandkabel. Sei vorsichtig, diese nicht mit deinem Werkzeug zu beschädigen.

    Ohne eine Erwärmung des Klebers ist die Entfernung des Akkus wirklich sehr hakelig und zeitintensiv!

    Marcel Tischer -

    You must heat the battery two or more times with the iOpener in order to remove it because if you don’t (and even if you do) the battery will certainly bend. So the battery removal has to be done delicately. Lift each corner a very tad bit and the sides to finally lift out as shown.

    Jane -

    This step takes at least 15-20 minutes.

    Jane -

    Battery easily torn. The kit should include a battery as it’s VERY delicate and would be saved if you have the replacement battery.

    Jane -

    Ich habe es mit Zahnseide recht gut hinbekommen! Habe die Seide oben angelegt um gut unter den Akku zu kommen und habe mit Wärme und hin- und herbewegen der Seide den Akku ohne verbiegen gelöst bekommen. Hat auch ein paar Minuten gedauert, aber hat sich gelohnt!

    Sash -

    Is it possible to soften the adhesive using isopropyl alcohol?

    Michele Matteoni -

    Hi Michele,

    yes, the use of isopropyl alcohol is a common technique when removing a battery in a smartphone. Especially when the adhesive is very strong. Try to apply the alcohol to every corner of the battery and let it penetrate the adhesive for several minutes. Start the prying procedure with the spudger afterwards. In case the adhesive isn’t loose enough you can reapply isopropyl alcohol any time during the removal. Keep in mind, that there’s a gap in the midframe for the display flex cable. It can happen that the isopropyl alcohol runs trough that gap and loosens the adhesive of the display as well. When the display adhesive gets loose you’ll need replacement adhesive for the display. To avoid that, apply as less alcohol as possible at a time and take especially care during prying to avoid damage to the flex cables underneath the battery. The adhesive of the cables will get loose as well.

    Dominik Schnabelrauch -

    The battery was very hard to remove. Please note: it is glued everywhere around the ribbon cables at the bottom. The battery is not glued with little strips like the back cover. The spudger and the blue cutting triangles were not very strong and the plastic tip bent upon removal of the battery. I eventually got the battery out with a metallic spatula. Be careful not to rip the shining lining of the battery while cutting the adhesive. I don’t know how people get the battery out without bending it, also every YT video I watched had - slightly - bent batteries. The glue is so strong snd sticky I did not need to apply new adhesive strips.

    anya__savina -

    If you are operating on aged ones:

    The Old double sided tape doesn’t really much care about the heat from the iOpener.

    Use a metal spudger (round edges) instead but use it with care. Slowly and evenly lift the battery and go around it in a circle. Stay close to the edges to not damage cables under the battery (seen in step 7). Start pushing closer towards the middle only when you can see the cables yet and are sure not to damage them.

    If this still doesn’t bring you closer to lifting the battery safely:

    Two Options:

    1. Try to use some small drops of adhesive remover . Best to use not to much is use Q-Tips or Cotton Swabs to evenly apply the remover through a little crack under the battery.

    2. Use unwaxed dental floss push it under the battery. Then gently move it upwards with a pulling-side-to-side motion. To accelerate the process you can also use ***adhesive remover***. The dental floss will soak it up (only works with unwaxed dental floss) and assure that it will only be where it’s needed.

    Doron Karaman -

  7. BbUx2kRY4kggXabN
    BbUx2kRY4kggXabN
    sUWjuiRLphyEnniS

    • Verwende einen Spudger, um den restlichen Klebstoff unter dem Akku zu entfernen, und heble den Akku aus dem Smartphone.

    • Entferne den Akku.

    • Ersetze beim Zusammenbau den alten Kleber durch doppelseitiges Klebeband oder vorgestanzte Klebestreifen.

    • Benutze nie einen Akku, der beim Ausbau verbogen oder beschädigt wurde.

    Merci pour ce tuto absolument parfait.

    IKO -

  8. cGoaJkdZWZJ6AyMp
    cGoaJkdZWZJ6AyMp
    ZYwnTbxXUwLV2XVC

    • Setze ein Bit zum Entfernen der SIM Karte oder ein anderes passendes Werkzeug in das kleine Loch im SIM Karteneinschub und drücke es hinein.

    • Entferne den SIM Karteneinschub.

  9. 54RdPvbVlUVRdqUb
    54RdPvbVlUVRdqUb
    AwXKFaoLFhNboIpI

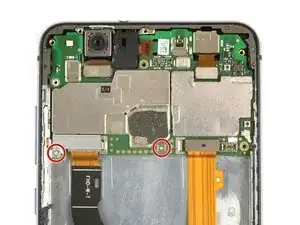

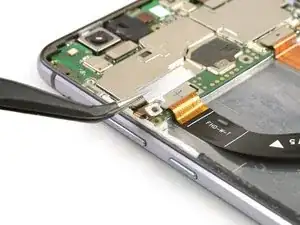

    • Entferne die beiden Kreuzschlitzschrauben.

    • Entferne die Halterung des Displayflachbandkabels mit einer Pinzette.

  10. ChXrbuuIaUawEJVS
    ChXrbuuIaUawEJVS
    tYOExAxHLuGd2nJL

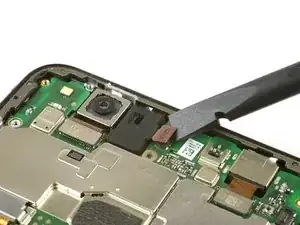

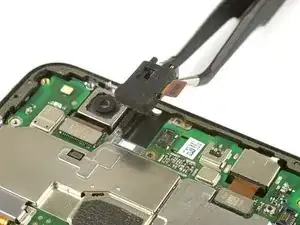

    • Verwende einen Spudger, um das Flachbandkabel der Kopfhörerbuchse zu lösen.

    • Obwohl die Kopfhörerbuchse nicht verklebt ist, sitzt sie recht fest an ihrem Platz. Sei vorsichtig, beim herausnehmen um nichts zu beschädigen.

    • Entferne die Kopfhörerbuchse.

    Wiggle the black rubber cover off a little in order to see how to lift out.

    Jane -

  11. LOTbPtFFHZXU4VtG
    LOTbPtFFHZXU4VtG
    TSMaWcUYL5PonUA6

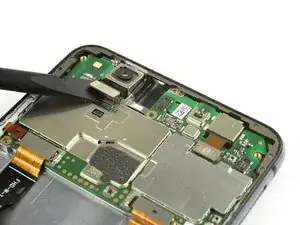

    • Verwende einen Spudger um das Kabel der Rückkamera zu lösen.

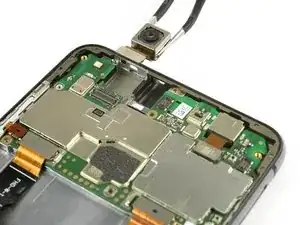

    • Entferne die Rückkamera.

  12. TSXEpL123BEpsXbk
    TSXEpL123BEpsXbk
    nNWEoVaQjePZEXHs
    hHhoccuinAKSbPy1

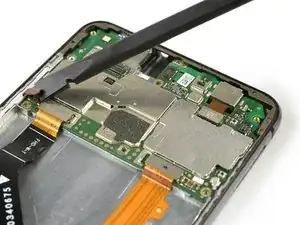

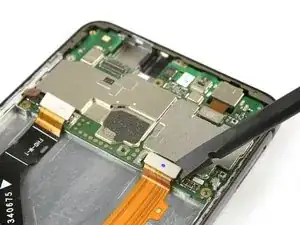

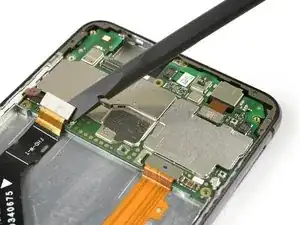

    • Löse das Flachbandkabel des An/Aus- Schalters, des Displays sowie das Hauptflachlandkabel mit Hilfe eines Spudgers.

  13. elCXDOsRLYsucYxZ
    elCXDOsRLYsucYxZ
    1LZ35AewtdnVE6Gu
    syBJQJCE3vmNdjcK

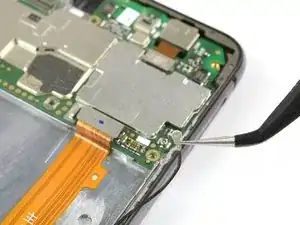

    • Löse den Stecker des Antennenkabels mit einer Pinzette.

    • Die Lötstellen bei manchen Antennenkabeln können recht schwach, achte daher darauf, sie nicht aus dem Motherboard herauszubrechen.

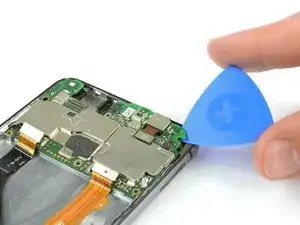

    • Verwende ein Opening Pick, um das Motherboard heraus zu heben, bis du es gut greifen kannst.

    • Die Frontkamera ist immer noch am Motherboard befestigt. Achte darauf diese nicht zu beschädigen, während du das Motherboard entfernst.

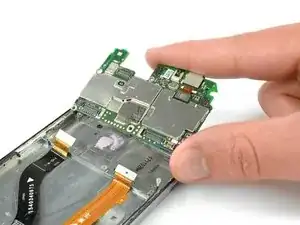

    • Entferne das Motherboard.

    • Auf der Rückseite des Motherboards befinden sich Wärmeleitpads (rosa gummiartige Klümpchen) zur Wärmeverteilung. Falls diese Wärmeleitpads gebrochen oder zu ausgetrocknet sind, musst du auf der neuen Displayeinheit oder dem Motherboard neue Wärmeleitpads anbringen.

    The instructions did not say to remove the sim tray or the screw holding the motherboard down that is in the bottomcenter of the mother board. Unless these are removed first, the motherboard cannot be removed.

    ronald -

    Thanks ronald for your input. The missing steps and actions have been added and edited.

    Tobias Isakeit -

  14. fAAU5EWtm6FFZBBc
    fAAU5EWtm6FFZBBc
    dj5eYhGBvMmCt6eR

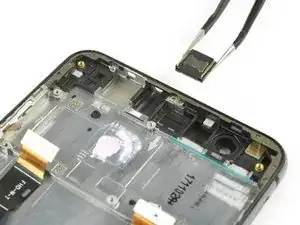

    • Entferne den Ohrhörer-Lautsprecher mit einer Pinzette.

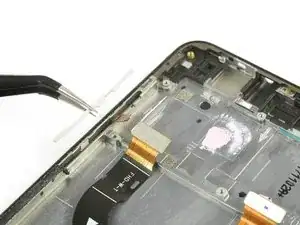

    • Verwende eine Pinzette um die Plastikabdeckung oberhalb des Lautstärke- und An/Aus-Schalters zu entfernen.

  15. PkOb4LGrNyM4eVYm
    PkOb4LGrNyM4eVYm
    RipPldAkshhyQmlY

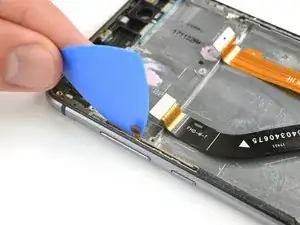

    • Verwende ein Opening Pick um den Klebstoff zwischen dem An/Aus-Schalters und dem Mittelrahmen zu zerschneiden.

    • Das Kabel des An/Aus-Schalters sowie der Lautstärkeregelung sitzt sehr fest und reißt beim Entfernen sehr leicht. Du kannst einen iOpener verwenden um den Klebstoff darunter etwas zu lösen.

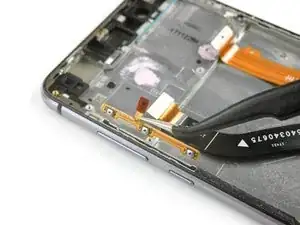

    • Entferne das Kabel des An/Aus-Schalters vorsichtig mit einer Pinzette.

  16. FHj1UNTDM1HB6o6q

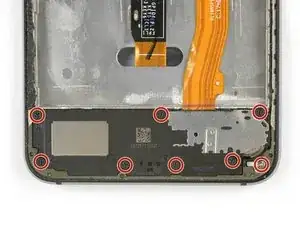

    • Entferne die acht Kreuzschlitzschrauben #00, mit denen der Lautsprecher befestigt ist.

    The seventh black screw nearest the silver screw has smaller crosshairs then the others so the screwdriver bit furnished is slightly too large and will damage the screw if you insist. Better to find a smaller one from an eyeglasses repair kit.

    Jane -

    Die achte, silberne Schraube unten rechts muss nicht gelöst werden, um die Lautsprechereinheit herauszunehmen!

    TeeLittle -

  17. etPsKoJUtUiKcTlq
    etPsKoJUtUiKcTlq
    GGrPbjRkECCInIIp

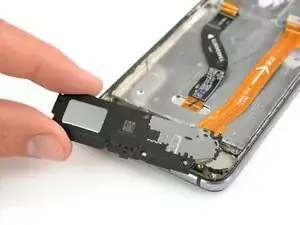

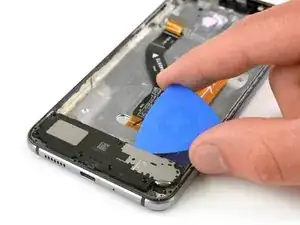

    • Verwende ein Opening Pick, um die Lautsprechereinheit soweit herauszuheben, bis du sie gut greifen kannst.

    • Entferne den Lautsprecher.

    Pry up in both corners to remove.

    Jane -

  18. yyOVXnhWutp3FSnJ
    yyOVXnhWutp3FSnJ
    INXMaJTUcvkBb4YB
    Ef12qkQDsApCiFF6

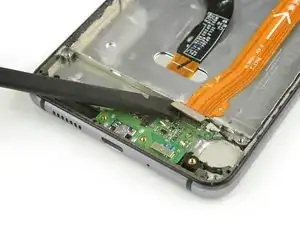

    • Verwende das flache Ende eines Spudgers um das Hauptflachbandkabel zu lösen und entferne es.

    • Löse das Antennenkabel mit einer Pinzette und entferne es.

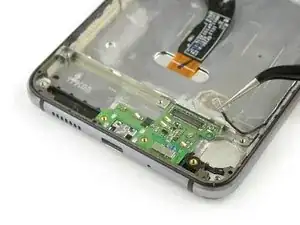

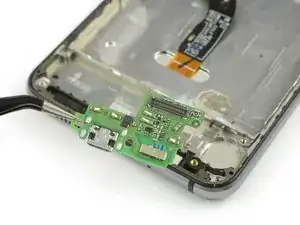

    • Entferne die Ladebuchseneinheit mit Hilfe einer Pinzette.

    • Solltest du Probleme beim Entfernen der Ladebuchseneinheit haben, kannst du einen iOpener verwenden um den Klebstoff darunter etwas zu lösen.

    • Prüfe das neue Ersatzteil auf etwaige Komponenten, die möglicherweise vom alten Bauteil übertragen werden müssen, bevor du dein Gerät wieder zusammenbaust. Kontrolliere ebenfalls, ob neue Wärmeleitpads (rosa gummiartige Klümpchen) eingesetzt werden müssen.

    • Ersetze beim Zusammenbau den alten Kleber durch doppelseitiges Klebeband oder vorgestanzte Klebefolie.

    My connector to the antenna cable had been pulled up and even trying to remove it carefully was to no avail so the connecter broke from the green strip. Might be best to go to next step and slightly lift up the entire assembly if yours is like mine was.

    Jane -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
