Huawei P10 Lite Frontkamera ersetzen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 14
Huawei P10 Lite Frontkamera ersetzen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

35 Minuten - 1 Stunde

Einleitung

Verwende diese Anleitung, um die Frontkamera deines Huawei P10 Lite auszutauschen.

Beim Wiederzusammenbau wird neuer Klebstoff benötigt.

  1. YqiUymRKMTYinZcE
    YqiUymRKMTYinZcE
    1x5qv4HPtVGSmvpD
    byJlAME6WaXCgGa2

    • Setze die Spitze eines Opening Picks zwischen die Rückabdeckung und den Mittelrahmen ein und ziehe es ein mal rundherum, um den Kleber zu lösen.

    • Es ist hilfreich, einen Saugheber zu benutzen, um die Rückabdeckung anzuheben, und so einen Spalt zu erzeugen, in den das Plektrum eingesetzt werden kann.

    • Sollte der Kleber zu hart sein, verwende einen iOpener, um ihn weich zu machen.

    Mit dem Saugnapf die Rückseite anheben hilft ungemein…

    Matthias Eberle -

    Had to use blue wedge tool to wedge open bottom plate from the rim part in order to then use the tip of the blue opening pick under the back plate to then cut the glue. It’s like placing a pie server or knife under the plate once there’s a gap between the rim and the back plate.

    Jane -

    Be careful, there’s a cable to fingerprint sensor, very close to the edge (see pictures below)… It’s very easy to cut it through with the pick, as I just learned :)

    dambig -

  2. F5lCy2LZ2xfWDDqg
    F5lCy2LZ2xfWDDqg
    Na6gp15IRbPSW3Ll
    2xyqfXZApukGpaZe

    • Nachdem du den Kleber an jeder Kante gelöst hast, drehe das Opening Pick, um die Rückabdeckung vom Smartphone zu trennen.

    • Klappe die Rückabdeckung deines Smartphones zur rechten Seite.

  3. oPLqQqGCxyiCQ6oZ
    oPLqQqGCxyiCQ6oZ
    gZgRjiB2CuBip3Xu

    • Verwende eine Pinzette, um vorsichtig den Sticker zu entfernen.

    • Entferne die zwei Kreuzschlitzschrauben #00.

    • Entferne die vier 2,5 mm Kreuzschlitzschrauben #00.

    Schritt 3 und 4 kann man sich komplett sparen. Wozu auch. Kann gleich mit Schritt 5 weitergemacht werden, zuvor einfach das Flachbandkabel vom Fingerabdrucksensor an der Rückabdeckung abklemmen und fertig.

    Bobby mcgee -

    There are four silver screws and two black to be removed.

    Jane -

    Translate what Bobby mcgee said:

    Step 3 and 4 can be completely ignored. What for? You can continue with step 5, just disconnect the ribbon cable from the fingerprint sensor on the back cover and you're done.

    Antonio Sun -

    However, the reason step 3 and 4 should not be skipped is Step 6 — Use an iOpener to loosen the adhesive beneath the battery. I.e., the adhesive cannot be easily removed without heat, however, that heat might damage the electric chips. Thus they’d better be removed first.

    Antonio Sun -

  4. jMQb6f2oPStGtZUm
    jMQb6f2oPStGtZUm
    QdMRkHKjOFsRwEGW

    • Verwende eine Pinzette, um die Mainboardabschirmung abzunehmen.

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Fingerabdrucksensors zu trennen.

    • Beim Wiederzusammenbau wird neuer Klebstoff benötigt.

    Welchen Klebstoff soll man verwenden?

    josef navratil -

    Hallo Josef,

    sollte bei deinem Ersatzteil kein Klebstoff oder Klebeband dabei gewesen sein, kannst du dünne Streifen Doppelseitiges Klebeband verwenden. Es gibt für das Huawei P10 Lite auch schon zugeschnittene Klebestreifen zu erwerben, hierbei gilt aber je nach Händler Rezessionen zu lesen, ob die Klebestreifen auch wirklich halten.

    Dominik Schnabelrauch -

    Note that there is a copper-colored sticker to lift up near the flat cable connected from the phone the finger pad. Lift the main board plate (shield) up SLOWLY from the camera side to the other end as the plate is wedged in place.

    Jane -

    what adhesive is recommended? thanks

    darren -

    Hi darren,
    pre-cut adhesive would be the best solution if you can source it. Otherwise a two-sided adhesive tape or carefully used E6000 adhesive glue will be your friend.

    Tobias Isakeit -

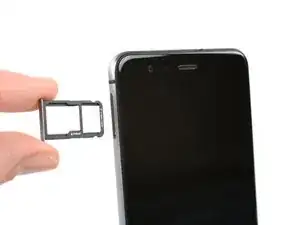

  5. OhrsLhJdFEEJZoyT
    OhrsLhJdFEEJZoyT
    XUmIYRSe4fT2lvmX

    • Entferne den SIM-Kartenschacht, bevor du weitermachst.

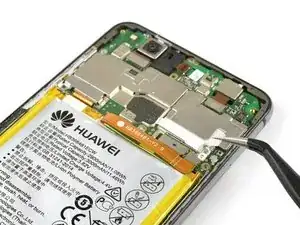

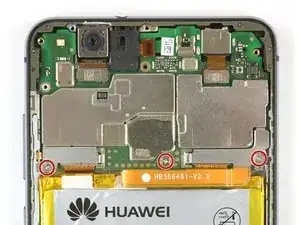

  6. pYM1NvRB4CGOZrV1
    pYM1NvRB4CGOZrV1
    gnFqS3uDt3jc5gBk
    K5uFSjMakqKGHXSL

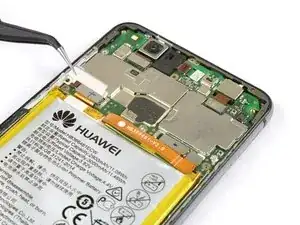

    • Entferne die drei Kreuzschlitzschrauben #000.

    • Verwende eine Pinzette, um die zwei Metallklammern zu entfernen.

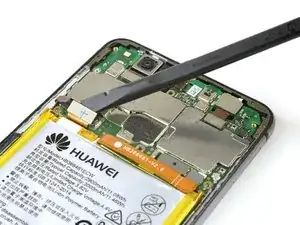

  7. cSvoCEQMrsM5ZgQr
    cSvoCEQMrsM5ZgQr
    ZpdvSmWtRYOpW3Bi
    BNsH4NRw2kfZlnxB

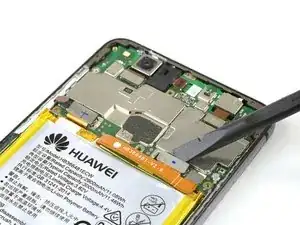

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Lautstärke- und An-/Ausschalters zu trennen.

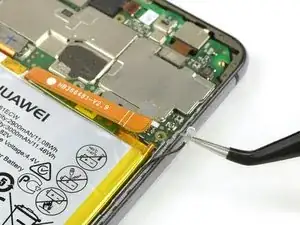

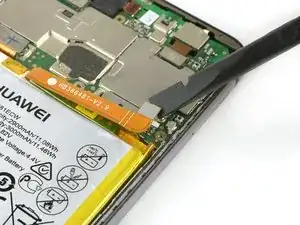

  8. IZyLDwNOJxxIERev
    IZyLDwNOJxxIERev
    vqSGyfCQeAhB5J4j

    • Verwende einen Spudger, um das Akku-Flachbandkabel zu trennen.

    • Verwende eine Pinzette, um das Antennenkabel zu trennen.

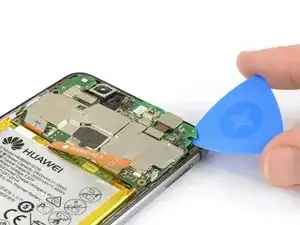

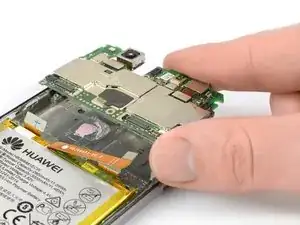

  9. w5XIVlq6IdNwTiQl
    w5XIVlq6IdNwTiQl
    MFre2nnBiAYMj3hw
    agoTVnLmReATrWTg

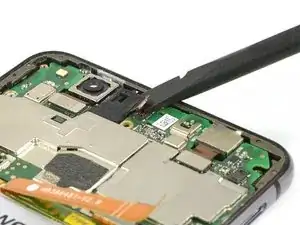

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel der Kopfhörerbuchse zu trennen.

    • Verwende ein Opening Pick, um das Mainboard hochzuhebeln, bis du es gut greifen kannst.

    • Beide Kameras sind noch mit dem Motherboard verbunden. Sei vorsichtig, sie beim herausnehmen nicht zu beschädigen.

    • Entferne das Motherboard.

    • Wenn du das Motherboard ersetzen möchtest, trenne beide Kameras und verbinde sie mit dem neuen Motherboard.

    • Auf der Rückseite des Motherboards befinden sich Wärmeleitpads (rosa gummiartige Klümpchen) zur Wärmeableitung. Falls diese Wärmeleitpads gebrochen ode zu ausgetrocknet sind, solltest auf der Displayeinheit oder dem Motherboard neue Wärmeleitpads anbringen.

    Clear and to the point. Many thanks…

    Richard Marere -

    Where to buy new motherboard original huawei.

    Neil -

  10. ua3TdiqDMCkFvdyt
    ua3TdiqDMCkFvdyt
    PEAHvfM6Et2sQD2y

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel der Frontkamer zu trennen.

    • Drehe das Motherboard um und greife die Frontkamera mit einer Pinzette. Zieh das Kabel durch die Aussparung im Motherboard.

    • Entferne die Frontkamera.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
