Huawei P10 Lite Kopfhörerbuchse ersetzen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 13
Huawei P10 Lite Kopfhörerbuchse ersetzen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

25 - 45 Minuten

Einleitung

Verwende diese Anleitung, um die Kopfhörerbuchse deines Huawei P10 Lite auszutauschen. Beim Wiederzusammenbau wird neuer Klebstoff benötzigt.

  1. YqiUymRKMTYinZcE
    YqiUymRKMTYinZcE
    1x5qv4HPtVGSmvpD
    byJlAME6WaXCgGa2

    • Setze die Spitze eines Opening Picks zwischen die Rückabdeckung und den Mittelrahmen ein und ziehe es ein mal rundherum, um den Kleber zu lösen.

    • Es ist hilfreich, einen Saugheber zu benutzen, um die Rückabdeckung anzuheben, und so einen Spalt zu erzeugen, in den das Plektrum eingesetzt werden kann.

    • Sollte der Kleber zu hart sein, verwende einen iOpener, um ihn weich zu machen.

    Mit dem Saugnapf die Rückseite anheben hilft ungemein…

    Matthias Eberle -

    Had to use blue wedge tool to wedge open bottom plate from the rim part in order to then use the tip of the blue opening pick under the back plate to then cut the glue. It’s like placing a pie server or knife under the plate once there’s a gap between the rim and the back plate.

    Jane -

    Be careful, there’s a cable to fingerprint sensor, very close to the edge (see pictures below)… It’s very easy to cut it through with the pick, as I just learned :)

    dambig -

  2. F5lCy2LZ2xfWDDqg
    F5lCy2LZ2xfWDDqg
    Na6gp15IRbPSW3Ll
    2xyqfXZApukGpaZe

    • Nachdem du den Kleber an jeder Kante gelöst hast, drehe das Opening Pick, um die Rückabdeckung vom Smartphone zu trennen.

    • Klappe die Rückabdeckung deines Smartphones zur rechten Seite.

  3. oPLqQqGCxyiCQ6oZ
    oPLqQqGCxyiCQ6oZ
    gZgRjiB2CuBip3Xu

    • Verwende eine Pinzette, um vorsichtig den Sticker zu entfernen.

    • Entferne die zwei Kreuzschlitzschrauben #00.

    • Entferne die vier 2,5 mm Kreuzschlitzschrauben #00.

    Schritt 3 und 4 kann man sich komplett sparen. Wozu auch. Kann gleich mit Schritt 5 weitergemacht werden, zuvor einfach das Flachbandkabel vom Fingerabdrucksensor an der Rückabdeckung abklemmen und fertig.

    Bobby mcgee -

    There are four silver screws and two black to be removed.

    Jane -

    Translate what Bobby mcgee said:

    Step 3 and 4 can be completely ignored. What for? You can continue with step 5, just disconnect the ribbon cable from the fingerprint sensor on the back cover and you're done.

    Antonio Sun -

    However, the reason step 3 and 4 should not be skipped is Step 6 — Use an iOpener to loosen the adhesive beneath the battery. I.e., the adhesive cannot be easily removed without heat, however, that heat might damage the electric chips. Thus they’d better be removed first.

    Antonio Sun -

  4. jMQb6f2oPStGtZUm
    jMQb6f2oPStGtZUm
    QdMRkHKjOFsRwEGW

    • Verwende eine Pinzette, um die Mainboardabschirmung abzunehmen.

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Fingerabdrucksensors zu trennen.

    • Beim Wiederzusammenbau wird neuer Klebstoff benötigt.

    Welchen Klebstoff soll man verwenden?

    josef navratil -

    Hallo Josef,

    sollte bei deinem Ersatzteil kein Klebstoff oder Klebeband dabei gewesen sein, kannst du dünne Streifen Doppelseitiges Klebeband verwenden. Es gibt für das Huawei P10 Lite auch schon zugeschnittene Klebestreifen zu erwerben, hierbei gilt aber je nach Händler Rezessionen zu lesen, ob die Klebestreifen auch wirklich halten.

    Dominik Schnabelrauch -

    Note that there is a copper-colored sticker to lift up near the flat cable connected from the phone the finger pad. Lift the main board plate (shield) up SLOWLY from the camera side to the other end as the plate is wedged in place.

    Jane -

    what adhesive is recommended? thanks

    darren -

    Hi darren,
    pre-cut adhesive would be the best solution if you can source it. Otherwise a two-sided adhesive tape or carefully used E6000 adhesive glue will be your friend.

    Tobias Isakeit -

  5. nTMw5AX5g1nyqUwM
    nTMw5AX5g1nyqUwM
    mAFuE2UeYPHsL42O
    qSBmSxYoBbbj6NBB

    • Entferne die Kreuzschlitzschraube, mit der die Abdeckplatte des Akkusteckers befestigt ist.

    • Entferne die Abdeckplatte des Akkusteckers.

    • Verwende das flache Ende eines Spudgers, um das Akku-Flachbandkabel zu trennen.

    Very gently lift the silver connecter that was under the battery connecter plate and is at the end of the orange battery cable with the flat end of the spudger as indicated.

    Jane -

  6. pUpgpBhgCyxUVLJC
    pUpgpBhgCyxUVLJC
    omBHuoUYAPu3nwTD

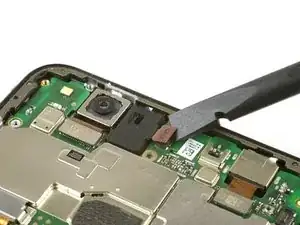

    • Verwende das flache Ende eines Spudgers, um das Flachbandkabel der Kopfhörerbuchse zu trennen.

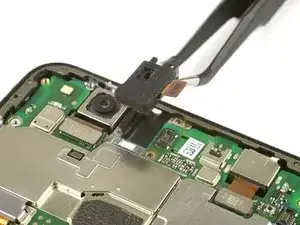

    • Obwohl die Kopfhörerbuchse nicht verklebt ist, sitzt sie recht fest an ihrem Platz. Sei vorsichtig, beim herausnehmen um nichts zu beschädigen.

    • Entferne die Kopfhörerbuchse.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
