Huawei P10 Lite Lautsprecher / Vibrationsmotor ersetzen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 14

Huawei P10 Lite Lautsprecher / Vibrationsmotor ersetzen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Verwende diese Anleitung, um den Lautsprecher und/oder den Vibrationsmotor deines Huawei P10 Lite auszutauschen. Beim Wiederzusammenbau wird neuer Klebstoff benötzigt.

Werkzeuge

Schritt 1

Setze die Spitze eines Opening Picks zwischen die Rückabdeckung und den Mittelrahmen ein und ziehe es ein mal rundherum, um den Kleber zu lösen.
Es ist hilfreich, einen Saugheber zu benutzen, um die Rückabdeckung anzuheben, und so einen Spalt zu erzeugen, in den das Plektrum eingesetzt werden kann.

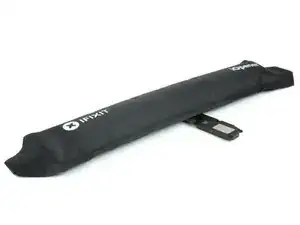

Sollte der Kleber zu hart sein, verwende einen iOpener, um ihn weich zu machen.

Mit dem Saugnapf die Rückseite anheben hilft ungemein…

Matthias Eberle - 02/02/19

Had to use blue wedge tool to wedge open bottom plate from the rim part in order to then use the tip of the blue opening pick under the back plate to then cut the glue. It’s like placing a pie server or knife under the plate once there’s a gap between the rim and the back plate.

Jane - 22/01/20

Be careful, there’s a cable to fingerprint sensor, very close to the edge (see pictures below)… It’s very easy to cut it through with the pick, as I just learned :)

dambig - 26/02/20

Schritt 2

Nachdem du den Kleber an jeder Kante gelöst hast, drehe das Opening Pick, um die Rückabdeckung vom Smartphone zu trennen.
Klappe die Rückabdeckung deines Smartphones zur rechten Seite.

Schritt 3

Verwende eine Pinzette, um vorsichtig den Sticker zu entfernen.
Entferne die zwei Kreuzschlitzschrauben #00.
Entferne die vier 2,5 mm Kreuzschlitzschrauben #00.

Schritt 3 und 4 kann man sich komplett sparen. Wozu auch. Kann gleich mit Schritt 5 weitergemacht werden, zuvor einfach das Flachbandkabel vom Fingerabdrucksensor an der Rückabdeckung abklemmen und fertig.

Bobby mcgee - 02/01/20

There are four silver screws and two black to be removed.

Jane - 22/01/20

Translate what Bobby mcgee said:

Step 3 and 4 can be completely ignored. What for? You can continue with step 5, just disconnect the ribbon cable from the fingerprint sensor on the back cover and you're done.

Antonio Sun - 21/08/20

However, the reason step 3 and 4 should not be skipped is Step 6 — Use an iOpener to loosen the adhesive beneath the battery. I.e., the adhesive cannot be easily removed without heat, however, that heat might damage the electric chips. Thus they’d better be removed first.

Antonio Sun - 21/08/20

Schritt 4

Verwende eine Pinzette, um die Mainboardabschirmung abzunehmen.
Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Fingerabdrucksensors zu trennen.
Beim Wiederzusammenbau wird neuer Klebstoff benötigt.

Welchen Klebstoff soll man verwenden?

josef navratil - 16/09/18

Hallo Josef,

sollte bei deinem Ersatzteil kein Klebstoff oder Klebeband dabei gewesen sein, kannst du dünne Streifen Doppelseitiges Klebeband verwenden. Es gibt für das Huawei P10 Lite auch schon zugeschnittene Klebestreifen zu erwerben, hierbei gilt aber je nach Händler Rezessionen zu lesen, ob die Klebestreifen auch wirklich halten.

Dominik Schnabelrauch - 18/09/18

Note that there is a copper-colored sticker to lift up near the flat cable connected from the phone the finger pad. Lift the main board plate (shield) up SLOWLY from the camera side to the other end as the plate is wedged in place.

Jane - 22/01/20

what adhesive is recommended? thanks

darren -

Hi darren,
pre-cut adhesive would be the best solution if you can source it. Otherwise a two-sided adhesive tape or carefully used E6000 adhesive glue will be your friend.

Tobias Isakeit -

Schritt 5

Entferne die Kreuzschlitzschraube, mit der die Abdeckplatte des Akkusteckers befestigt ist.
Entferne die Abdeckplatte des Akkusteckers.
Verwende das flache Ende eines Spudgers, um das Akku-Flachbandkabel zu trennen.

Very gently lift the silver connecter that was under the battery connecter plate and is at the end of the orange battery cable with the flat end of the spudger as indicated.

Jane - 22/01/20
