Huawei P10 Plus Akku ersetzen

Geschrieben von: Tobias Isakeit
  • Kommentare: 10
Huawei P10 Plus Akku ersetzen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

1 - 2 Stunden

Einleitung

In dieser Anleitung zeigen wir dir, wie du den alten oder defekten Akku deines Huawei P10 Plus wechselst.

Sollte an deinem neuen Ersatzteil nicht bereits neuer Klebstoff angebracht sein, ist es notwendig, zusätzlich Ersatzklebestreifen zu kaufen.

  1. DuL3FBqUKjslUwG2
    DuL3FBqUKjslUwG2
    iklcJDAZ5V5dDPKB
    IvPKUrbqVgKEHZPh

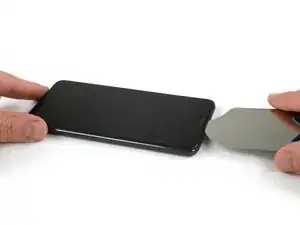

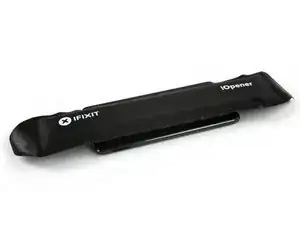

    • Verwende einen iOpener, um den Klebstoff unterhalb des Displays zu lösen. Achte dabei besonders auf den unteren und oberen Teil des Displays.

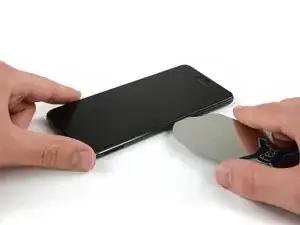

    • Zerschneide den Kleber auf allen Seiten des Displays mit einem Plektrum oder einem iFlex.

    • Um Schaden am Display zu vermeiden, versuche dein Werkzeug nicht zu weit hinein zu schieben.

  2. LHXMY5qWQwljEFQZ
    LHXMY5qWQwljEFQZ
    D1Osa5lUTAZXVtYi
    TByQMha3nKyBcKGU

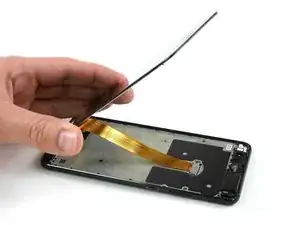

    • Der Bildschirm ist durch ein dünnes Displaykabel mit dem restlichen Smartphone verbunden. Achte sehr darauf, dieses Kabel beim Öffnen des Gerätes nicht zu zerreißen.

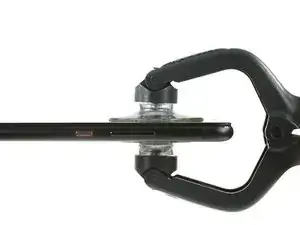

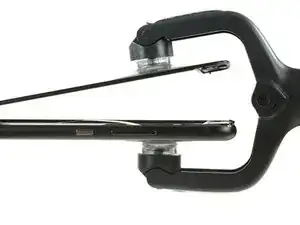

    • Setze einen Saugheber oder einen iSclack auf den oberen Teil des Smartphones und hebe das Display vom Mittelrahmen ab.

    • Entferne das Display nicht, da das Kabel unter einer Halterung, die an das Smartphone geschraubt ist, eingeklemmt ist. Du kannst das Display während der nächsten Schritte umklappen, um es hinzulegen, ohne das Kabel zu sehr zu belasten, oder es einfach festhalten.

  3. pcEoCIxXAf6PTrXv

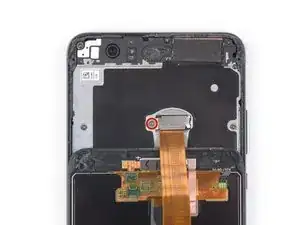

    • Entferne die 3,3 mm lange Kreuzschlitzschraube, mit der die Halterung des Display-Flexsteckers befestigt ist.

  4. pEHLi2dZ1VpBtm2c
    pEHLi2dZ1VpBtm2c
    cT1eqOTdIddjqsLN
    xNLrUOiqypqDTrTT

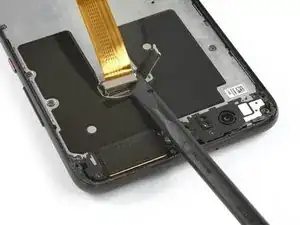

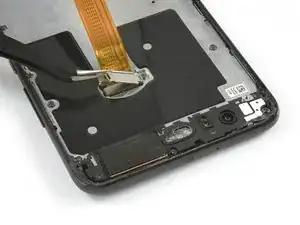

    • Öffne die Metallhalterung, die das Displaykabel bedeckt.

    • Verwende einen Spudger, um das Displaykabel zu lösen.

    • Entferne das Display.

    • Ersetze beim Zusammenbau deines Smartphones den alten Kleber durch doppelseitiges Klebeband oder vorgestanzte Klebestreifen.

    Beim Zusammenbau kann man das Display gut mit flüssigem Handy-Klebegel einkleben z.B. T-8000 oder B-7000 (Zhanlida)

    Martin Aillaud -

    Where can I get a metal bracket and screw to buy?

    Shamoya Hurditt -

  5. 55ZrfIVnNC2hJhXA
    55ZrfIVnNC2hJhXA
    HG1dmRAUFDW6g2f2

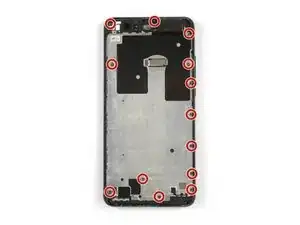

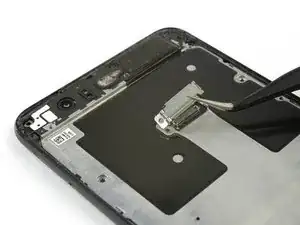

    • Entferne die 13 Kreuzschlitzschrauben #00.

    • Entferne die Metallabschirmung, die den Stecker des Displaykabels festhält.

    Es sind nur 14 Kreuzschlitzschrauben #00, dabei ist die Kreuzschlitzschraube aus Schritt 3 bereits mitgezählt

    Martin Aillaud -

    Ja, war bei mir genauso. Schade dass ich den Kommentar erst jetzt lese. Die zweite Schaube unten Links (von links) ist keine Schraube.

    Benjamin Fuß -

    Thanks for the note. We corrected it in the english version (our translators will soon catch up)

    Tobias Isakeit -

  6. UmeWwIiOPyEtkGIM
    UmeWwIiOPyEtkGIM
    FUVoZsUEyrtQ1DjH
    qlSLJ4VUQuDcHSZ1

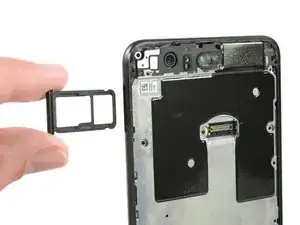

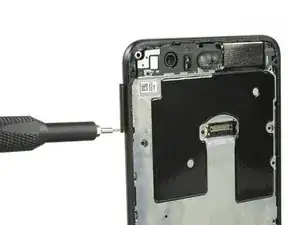

    • Entferne das SIM Kartenfach.

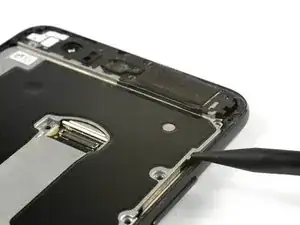

    • Verwende das spitze Ende eines Spudgers um den Mittelrahmen herauszuheben, bis du ihn gut greifen kannst.

  7. JHNoNsyOblDvxNBo
    JHNoNsyOblDvxNBo
    tXrjTSQsqOc3sMOV
    yTMyVs62HKyjHchI

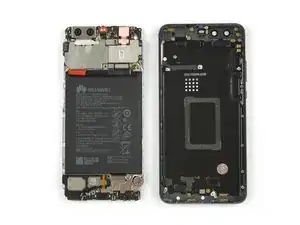

    • Entferne den Mittelrahmen.

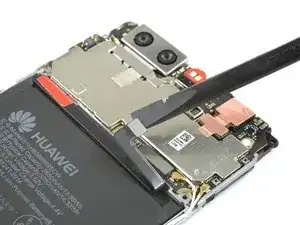

    • Löse das Flachbandkabel der Batterie mit einem Spudger.

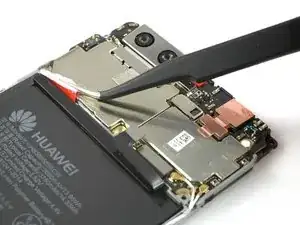

  8. cEFHDER5RITPJkU4
    cEFHDER5RITPJkU4
    Vg1EKTb2c4qL6TpN
    U1VBSuZW66UxjnHD

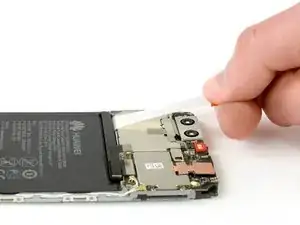

    • Zwischen dem Akku und dem Motherboard befindet sich elastischer Klebestreifenzuglasche, ziehe sie mit einer Pinzette aus dem Spalt heraus, bevor du mit dem Herausziehen anfängst.

    • Ziehe den Klebestreifen gleichmäßig und in einem flachen Winkel unter der Batterie hervor.

    • Falls der Klebestreifen reißt, kannst du ihn mit einer Pinzette fassen und mehrfach um die Spitze der Pinzette wickeln und dann weiter ziehen.

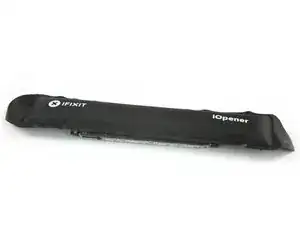

    • Folge den Anweisungen zum Erhitzen und lege einen iOpener über den Akku, um den restlichen Klebestreifen aufzuweichen.

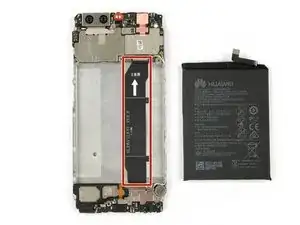

  9. Scd141GiUK5M5qaM
    Scd141GiUK5M5qaM
    UHD5WZMkJticSAVJ
    ZUOwsM5pPMG5sbQr

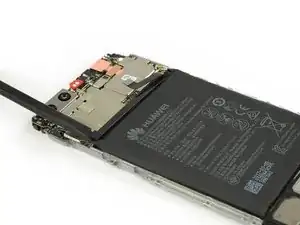

    • In den folgenden Schritten ist es sehr wichtig, den Akku nicht zu verbiegen oder zu beschädigen, da er sich sonst entzünden kann.

    • Das Interconnect-Kabel der Tochterplatine verläuft unter der rechten Seite des Akkus, hier in rot markiert. Vermeide es, in diesem Bereich zu hebeln.

    • Schiebe vorsichtig einen Spudger unter die linke obere Ecke der Batterie und heble sie heraus. Du kannst auch eine Plastikkarte benutzen.

    • Wenn du den Akku nach rechts hebeln und entfernen kannst, dann tue es. Ansonsten musst du den Kleber auf der linken Seite aufschneiden. Wiederhole dann den Vorgang auf der rechten Seite des Akkus, wobei du den Bereich mit dem Kabel vermeidest.

    Es hilft, wenn man seitlich etwas Isopropylalkohol einfließen lässt, so dass sich dieser unter dem alten Akku verteilt, er hilft die Klebewirkung der alten Klebestreifen aufzuheben

    Martin Aillaud -

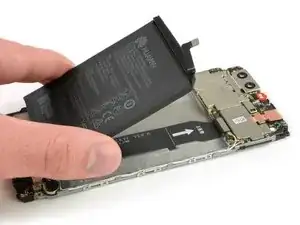

  10. RhXZxCOPp32nKHvu
    RhXZxCOPp32nKHvu
    EblxUX3P6FEmbY3B
Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Bringe beim Zusammenbau an den nötigen Stellen neuen Klebstoff an.

Tinte & Feder

Tobias Isakeit

Mitglied seit: 31/03/14

108055 Reputation

4 Kommentare

good guide, took me a hour

the pull tab got torn when i tried pulling it so i had to get the battery out in the old fashion way praying it wont explode

edit: i had 14 screws not 15

מתן כהן לביא -

Guida fatta bene Ok mi è venuta comodissima e o risolto sostituendo batteria ,vetro e carcassa in 30 min circa . Grazie

Globalit srl -

Great description!

Indeed, the screw on the very bottom, second from the left is not there.

The battery tab broke as well, I could soften the adhesive with some isopropanol.

lija31415 -

Vielen Dank für diese super Anleitung, hat alles prima geklappt. Einzig der Accu wollte nicht so leicht rausgehen.

gerhard.kleetz -
