Huawei P10 Rückkamera ersetzen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 5
Huawei P10 Rückkamera ersetzen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

1 Stunde

Einleitung

In dieser Anleitung zeigen wir dir, wie du die Rückkamera in deinem Huawei P10 Smartphone ersetzt.

  1. DuL3FBqUKjslUwG2
    DuL3FBqUKjslUwG2
    iklcJDAZ5V5dDPKB
    IvPKUrbqVgKEHZPh

    • Verwende einen iOpener, um den Klebstoff unterhalb des Displays zu lösen. Achte dabei besonders auf den unteren und oberen Teil des Displays.

    • Zerschneide den Kleber auf allen Seiten des Displays mit einem Plektrum oder einem iFlex.

    • Um Schaden am Display zu vermeiden, versuche dein Werkzeug nicht zu weit hinein zu schieben.

  2. LHXMY5qWQwljEFQZ
    LHXMY5qWQwljEFQZ
    D1Osa5lUTAZXVtYi
    TByQMha3nKyBcKGU

    • Der Bildschirm ist durch ein dünnes Displaykabel mit dem restlichen Smartphone verbunden. Achte sehr darauf, dieses Kabel beim Öffnen des Gerätes nicht zu zerreißen.

    • Setze einen Saugheber oder einen iSclack auf den oberen Teil des Smartphones und hebe das Display vom Mittelrahmen ab.

    • Entferne das Display nicht, da das Kabel unter einer Halterung, die an das Smartphone geschraubt ist, eingeklemmt ist. Du kannst das Display während der nächsten Schritte umklappen, um es hinzulegen, ohne das Kabel zu sehr zu belasten, oder es einfach festhalten.

  3. pcEoCIxXAf6PTrXv

    • Entferne die 3,3 mm lange Kreuzschlitzschraube, mit der die Halterung des Display-Flexsteckers befestigt ist.

  4. pEHLi2dZ1VpBtm2c
    pEHLi2dZ1VpBtm2c
    cT1eqOTdIddjqsLN
    xNLrUOiqypqDTrTT

    • Öffne die Metallhalterung, die das Displaykabel bedeckt.

    • Verwende einen Spudger, um das Displaykabel zu lösen.

    • Entferne das Display.

    • Ersetze beim Zusammenbau deines Smartphones den alten Kleber durch doppelseitiges Klebeband oder vorgestanzte Klebestreifen.

    Beim Zusammenbau kann man das Display gut mit flüssigem Handy-Klebegel einkleben z.B. T-8000 oder B-7000 (Zhanlida)

    Martin Aillaud -

    Where can I get a metal bracket and screw to buy?

    Shamoya Hurditt -

  5. 55ZrfIVnNC2hJhXA
    55ZrfIVnNC2hJhXA
    HG1dmRAUFDW6g2f2

    • Entferne die 13 Kreuzschlitzschrauben #00.

    • Entferne die Metallabschirmung, die den Stecker des Displaykabels festhält.

    Es sind nur 14 Kreuzschlitzschrauben #00, dabei ist die Kreuzschlitzschraube aus Schritt 3 bereits mitgezählt

    Martin Aillaud -

    Ja, war bei mir genauso. Schade dass ich den Kommentar erst jetzt lese. Die zweite Schaube unten Links (von links) ist keine Schraube.

    Benjamin Fuß -

    Thanks for the note. We corrected it in the english version (our translators will soon catch up)

    Tobias Isakeit -

  6. UmeWwIiOPyEtkGIM
    UmeWwIiOPyEtkGIM
    FUVoZsUEyrtQ1DjH
    qlSLJ4VUQuDcHSZ1

    • Entferne das SIM Kartenfach.

    • Verwende das spitze Ende eines Spudgers um den Mittelrahmen herauszuheben, bis du ihn gut greifen kannst.

  7. JHNoNsyOblDvxNBo
    JHNoNsyOblDvxNBo
    tXrjTSQsqOc3sMOV
    yTMyVs62HKyjHchI

    • Entferne den Mittelrahmen.

    • Löse das Flachbandkabel der Batterie mit einem Spudger.

  8. VsTdbPgLBfypF4aK
    VsTdbPgLBfypF4aK

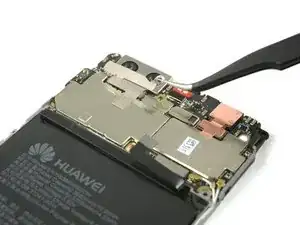

    F4KivZikHwZAQxTK

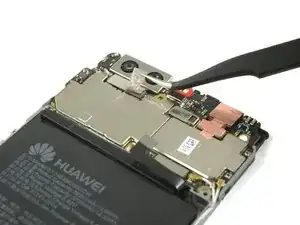

    AC421nUXN1hoBTiE

    • Entferne die Kreuzschlitzschraube #000.

    • Verwende eine Pinzette, um die Metallklammer zu entfernen.

    • Löse vorsichtig den Klebestreifen, welcher die Kamera am Motherboard hält.

  9. YrMU1GR6GfYslfw6

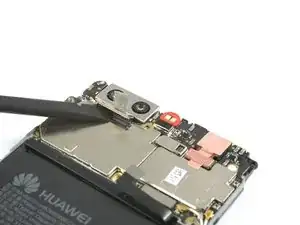

    YrMU1GR6GfYslfw6

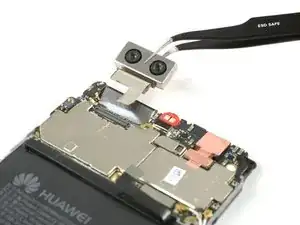

    WOdoSDLU2CD2xswb

    • Verwende einen Spudger, um den Stecker des Kamerakabels vom Motherboard zu trennen.

    • Entferne die Rückkamera.

Abschluss

Verwende diese Anleitung in umgekehrter Reihenfolge um dein Gerät wieder zusammen zu bauen. Bringe beim Zusammenbau an den erforderlichen Stellen neuen Klebstoff an.
