Huawei P10 Vibrationsmotor ersetzen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 14
Huawei P10 Vibrationsmotor ersetzen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Verwende diese Anleitung um den Vibrationsmotor in deinem Huawei P10 Smartphone auszutauschen. Bringe während des Zusammenbaus an den erforderlichen Stellen neuen Klebstoff an.

  1. 5kZSF1VgiLHUdyyv
    5kZSF1VgiLHUdyyv
    mQihCqm5GGlSDcKL
    jVG1EPmTTIdtTHi5

    • Schalte dein Smartphone aus.

    • Entferne die beiden Pentalobe P2 Schrauben and der Unterkante.

    • Entferne das SIM Kartenfach.

    Das Honor 9 hat an der Unterkante keine Schrauben.

    Wie ist das Honor 9 zu öffnen?

    Michael Tuschek -

    Vielleicht beantwortet diese Anleitung deine Frage ;)

    Tobias Isakeit -

    Hi, my P10 does not have screws, just two tiny holes. Do I push in here to unfasten? Einar, Norway

    Einar Ryvarden -

    Hi Einar Ryvarden,

    in case you bought a used or refurbished phone, someone might have forgotten to put them back in. Since you have holes at the bottom edge next to the charging port this is likely. You can try to start with step 2 and see if you can lift the phone assembly (don’t forget to remove the SIM tray first). As far as I know there is no version of the regular Huawei P10 with no screws. However you there are none in the P10 lite and in the P10 plus, maybe one of the opening procedures for those phones might help you.

    Dominik Schnabelrauch -

  2. dafShavrRqe1bsKB
    dafShavrRqe1bsKB
    K4uhwPOLpW1gekMx
    oLwmeu5Ptyq4gnEs

    • Führe ein Plastic Opening Tool im unteren Teil des Smartphones zwischen Display und Gehäuse ein.

    • Heble vorsichtig das Display mit seinen Komponenten aus dem Gehäuse.

    • Um das Hebelwerkzeug einzusetzen ist recht viel Kraft erforderlich. Sei vorsichtig und verschiebe das Werkzeug nicht zu sehr, du könntest sonst leicht das Gehäuse beschädigen.

    • Nachdem du den unteren Teil des Smartphones aufgehebelt hast, verwende das Plastic Opening Tool, um die Klemmen an beiden Seiten des Gehäuses zu öffnen.

    Hi! I cannot find a way to insert the plastic opening tool. Any suggestions on how I can create a gap to start. Everything seems quit rigid.

    Also, where will I find your reply.

    vbr/lars.skoldebring@gmail.com

    lars.skoldebring -

    Hi Lars, you might want to use a suction handle to lift the display and create a small gap to insert the plastic tool. If you don’t have a suction handle you can “build” a handle with tape that you stick onto the display in a shape similar to this —> __∏__ (also you may want to edit your post and remove your email address ;) )

    Tobias Isakeit -

    Hi,

    I’m stuck at this step for about two hours… There’s nothing I can do to open the case. Tried all kinds of opening tools and a suction handle. There is no gap at all between the display and the body. How can anything be inserted into a gap that practically does not exist? Please help.

    Mark Movshovich -

    Sorry to hear that. You could try and lift the display by using a suction cup and pull to create a small gap for a tool to get in.

    Tobias Isakeit -

  3. OHcFOOMU1RUU6Qbl
    OHcFOOMU1RUU6Qbl
    HVkOQd4iCx212VAM

    • Öffne das Smartphone noch nicht ganz, da das Kabel für die Standby- und Lautstärketasten noch mit der Rückabdeckung verbunden ist.

    • Hebe das Display an und klappe es leicht nach hinten um.

    • Verwende einen Spudger, um den Stecker des Kabels für den An-/Aus-Schalter so wie die Lautstärkeregelung zu lösen.

    The cable is for the standby and volume buttons, not for the fingerprint sensor!

    JaL -

    Thanks JaL, of course it is.

    Tobias Isakeit -

  4. WUKpybyHSNougxDd
    WUKpybyHSNougxDd
    4e2tZywLIVrUspeO
    TZsdIFAkjGWknOZC

    • Entferne die Kreuzschlitzschraube #00.

    • Verwende eine Pinzette, um die Metallklammer zu entfernen.

    • Verwende einen Spudger, um das Akku-Flachbandkabels vom Motherboard zu lösen.

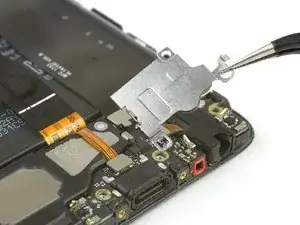

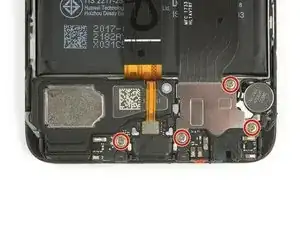

  5. mtMulDFTUNRBM1gP
    mtMulDFTUNRBM1gP
    UXlZouTpVUoZBcar

    • Entferne die vier Kreuzschlitzschrauben #00.

    • Verwende eine Pinzette, um die Metallabdeckung zu entfernen.

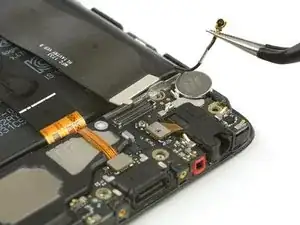

  6. tuqwqH2EGbF6WAuW
    tuqwqH2EGbF6WAuW
    jC6VobkWbgBVEbaW

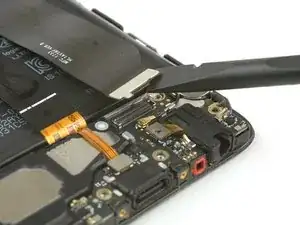

    • Verwende die flache Seite eines Spudgers, um die Verbindung des Haupt-Flexkabels zu lösen.

    • Verwende eine Pinzette um das Antennenkabel zu lösen und ziehe es aus der Klamme, welche es an der Ladebuchseneinheit hält.

    Warum soll das Antennenkabel gelöst werden? M.E. schafft dieser Schritt nur ein Risiko das Antennenkabel/den Stecker zu beschädigen.

    Jan Bühler -

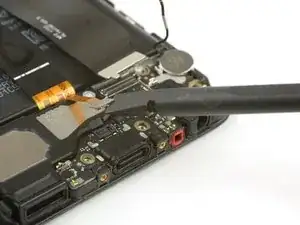

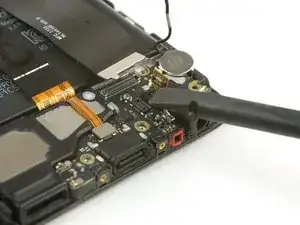

  7. NXexRrcuTdeEKwmU
    NXexRrcuTdeEKwmU
    DRA5arbKTOTqcFkU

    • Verwende einen Spudger um die Flachbandkabel der Kopfhörerbuchse und des Lautsprechers zu lösen.

    Ist das entfernen der Kopfhörerbuchse nötig? M.E. nicht - es besteht vielleicht ein geringes Risiko, diese beim Display entfernen zu beschädigen, aber vermutlich wird man diese eher lösen als beschädigen.

    Jan Bühler -

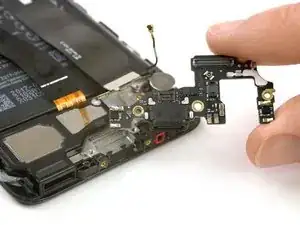

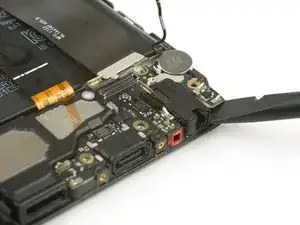

  8. OmjdngNnjOcOuXND
    OmjdngNnjOcOuXND
    RbiYdCBgkFpQuEAJ

    • Achte darauf keine Komponenten auf der Ladebuchseneinheit zu beschädigen während du sie entfernst.

    • Verwende einen Spudger um die Ladebuchseneinheit nach oben zu hebeln.

    • Entferne die Ladebuchseneinheit.

    Use the correct angle when putting the (new) charging board back. At the top of the charging board it must be underneath the edge.

    Raymond -

    I didn’t remove the charging board (I didn’t look precisely enough and thought I had to remove the head phone socket which I put back again as it can stay in place) and it didn’t interfer.

    Jan Bühler -

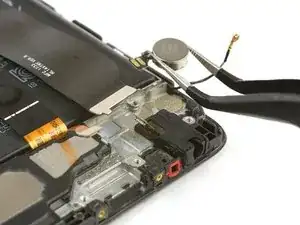

  9. PI1IshD4VyZTbDbD

    • Verwende eine Pinzette, um den Vibrationsmotor zu entfernen.

    • Unterhalb des Motors und des Kabels befindet sich etwas Klebstoff. Du kannst einen iOpener verwenden um den Klebstoff zu lösen und das Entfernen zu erleichtern.

Abschluss

Folge dieser Anleitung in umgekehrter Reihenfolge um dein Gerät wieder zusammenzubauen. Bringe während des Zusammenbaus an den erforderlichen Stellen neuen Klebstoff an.
