Einleitung
Schritte zum Zerlegen des Geräts, um das Display oder andere Komponenten auszutauschen.
Werkzeuge
Ersatzteile
-
-
Das hintere Glas muss nun gut erhitzt werden.
-
ACHTUNG!! Das hintere Glas wird extrem heiß, sei also vorsichtig.
-

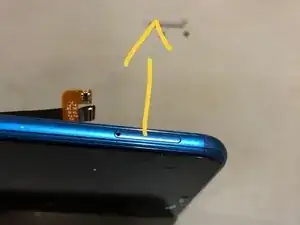

Entferne den SIM-EInschub.
-
-
-
Heble mit etwas Alkohol und einem Saugheber das hintere Glas vorsichtig vom Rahmen ab.
-
Wenn du eine kleine Lücke siehst, setze einen Spatel oder Plektrum ein, um den Klebstoff zu lösen.
-

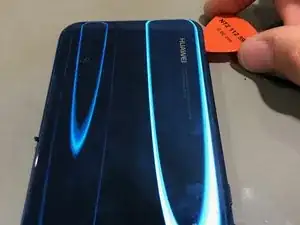

Schiebe das Plektrum um das Gerät, um das hintere Glas zu lösen.
-
ACHTE AUF DAS KABEL DES FINGERABDRUCKSENSORS! Das Flachbandkabel ist an der oberen rechten Ecke des Gerätes angeschlossen, setze das Plektrum also nicht zu tief ein.
-
-
-

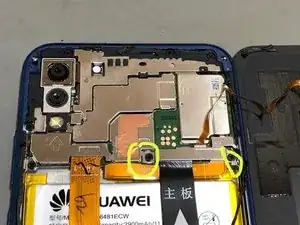

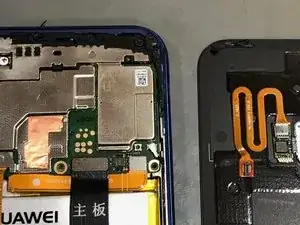

Klappe das hintere Glas nach rechts und löse dann die beiden Kreuzschlitzschrauben, mit denen die Platte befestigt ist.
-

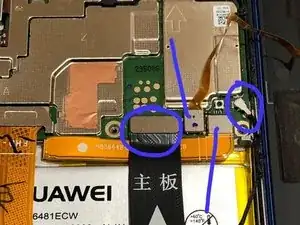

Trenne das Flachbandkabel der Teil-Leiterplatte zusammen mit dem Sensorkabel, dem Koaxialkabel und dem Akkukabel ab.
-
-
-

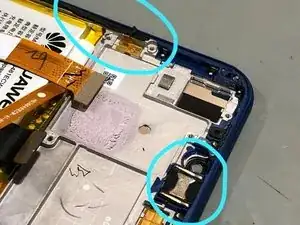

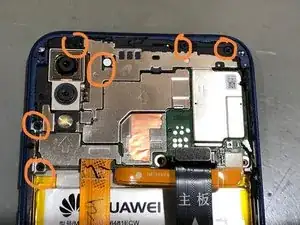

Entferne alle sichtbaren Schrauben, mit denen die Platten befestigt sind.
-

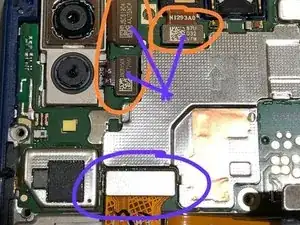

Ziehe vorsichtig die Kameraanschlüsse zusammen mit dem Bildschirmanschluss ab.
-
Die Kameras sind lose und nicht festgeklebt.
-
-
-
An der Hauptplatine ist etwas Wärmeleitpaste, die das Entfernen schwierig und klebrig macht.
-

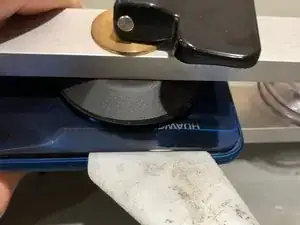

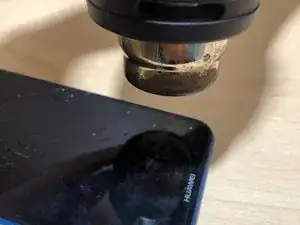

Erwärme die Vorderseite des Bildschirms, bis sie ziemlich heiß ist.
-

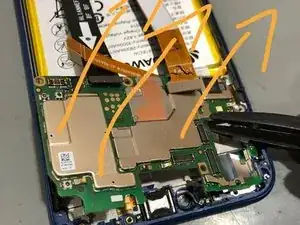

Heble die Hauptplatine sorgfältig aus dem Rahmen heraus.
-
-
-
Wenn bei deinem neuen Rahmen die Seitentasten und der Ohrhörer-Lautsprecher nicht dabei sind, musst du sie ausbauen.
-
Entferne behutsam den Kleber zwischen dem Rahmen und der Seitentaste und hebe sie hoch.
-
-
-

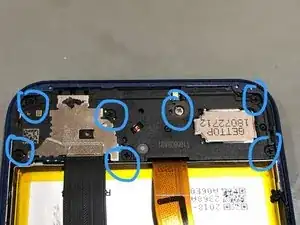

Entferne alle Schrauben.
-
Die Lautsprechereinheit ist mit ziemlich viel Kleber befestigt. Erwärme sie genügend, um sie abzulösen.
-

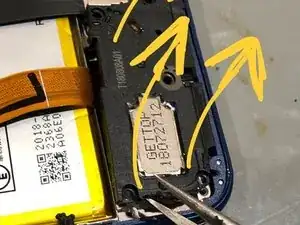

Raste die Einheit aus und hebe sie aus dem Rahmen.
-
Achte auf die darunter verlaufenden Flachbandkabel.
-
-
-

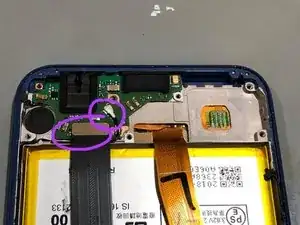

Löse das darunter liegende Flachbandkabel und das Koaxialkabel.
-

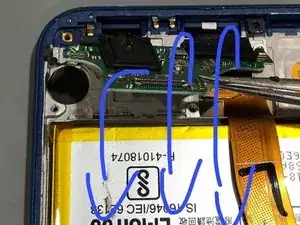

Hebe die Tochterplatine hoch und ziehe sie zu dir.
-
-
-
Erwärme ihn recht stark von vorne.
-

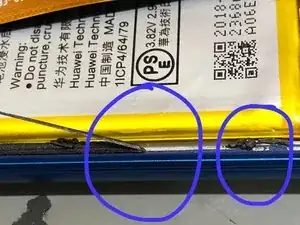

Löse den Kleber mit Alkohol.
-

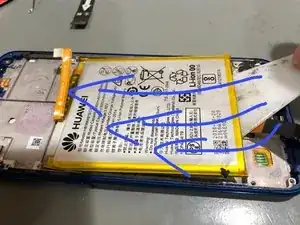

Heble vorsichtig von unten her und schiebe das Werkzeug darunter, bis der Akku lose ist.
-
Arbeite sehr vorsichtig. Verbiege oder verletze den Akku nicht, er könnte Feuer fangen oder sogar explodieren.
-
-
-

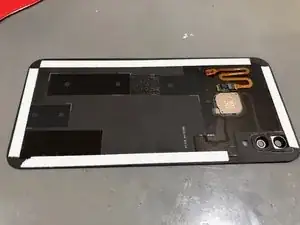

Bringe auf der Rückseite des Glases neue Klebestreifen an.
-
Wenn du den alten Rahmen weiter verwenden willst, musst du ihn vom alten Kleber befreien. Die neue Scheibe würde sonst nicht dicht sitzen.
-
-
-

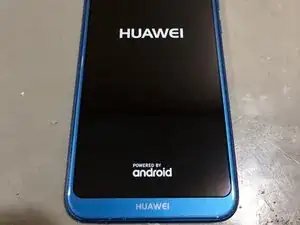

Folge den Schritten der Zerlegeanleitung in umgekehrter Reihenfolge.
-
Der letzte Schritt ist das Anschließen des Fingerabdrucksensors und das Einsetzen der Abdeckplatte über den Steckern, zusammen mit den beiden Schrauben.
-
Befolge diese Anweisungen in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.
