Einleitung
Anhand dieser Anleitung kanns du das OLED-Display eines Huawei P20 Pro entfernen oder ersetzen, wenn es defekt oder gesplittert ist.
Hinweis: Diese Anleitung leitet dich dazu an, nur das Display zu ersetzen und dabei den Originalrahmen und die Hauptplatine weiter zu nutzen. Jedoch werden manche Ersatz-Bildschirme für dieses Gerät komplett vorinstalliert samt Rahmen (d. h. Gehäuse) geliefert, was eine gänzlich andere Herangehensweise erforderlich macht - nämlich alle Innereien deines Handys umzupflanzen. Stelle sicher, dass du das richtige Ersatzteil vorliegen hast, bevor du mit dieser Anleitung loslegst.
Mit dem Öffnen des Huawei P20 Pro werden die Wasserschutz-Dichtungen des Gerätes zerstört. Wenn du die Klebedichtungen beim Zusammenbau nicht wieder ersetzt, wird dein Telefon wie gewohnt normal funktionieren, aber seine Feuchtigkeitsschutz-Eigenschaften verlieren.
Der Akku darf nach dem Entfernen nicht wiederverwendet werden, sonst stellt er womöglich ein Sicherheitsrisiko dar. Ersetze ihn mit einem neuen Akku.
Bevor du dein Smartphone auseinanderbaust, entlade die Batterie unter einen Ladestand von 25%.Wenn Dein Akku aufgebläht ist, erhitze dein Telefon nicht. Geschwollene Akkus können sehr gefährlich sein, also trage einen Augenschutz und lasse eine angemessene Vorsicht walten, oder bringe es zu einem professionellen Reparaturdienstleister, wenn du dir nicht sicher bist, wie du fortfahren sollst.
Du wirst Reparatur-Kleber benötigen, um die Komponenten beim Wiederzusammenbau erneut befestigen zu können.
-
-
Drücke einen Saugnapf auf die Rückglasabdeckung des Handys, nahe dem unteren Rand.
-
Hebe den unteren Rand mithilfe des Saugnapfs an, so dass sich ein kleiner Spalt zwischen Rückglasabdeckung und Rahmen öffnet.
-
Setze ein Öffnungswerkzeug in den Spalt ein und schiebe es in die untere rechte Ecke. Lass es dort, damit sich die Klebeschicht nicht wieder versiegelt.
-
-
-
Setze ein zweites Öffnungswerkzeug ein und schiebe es in die untere linke Ecke. Lass es dort, damit sich die Klebeschicht nicht wieder versiegelt.
-
-
-
Setze ein drittes Öffnungswerkzeug an der unteren linken Ecke ein.
-
Schiebe die Spitze des Öffnungswerkzeugs an der linken Seite des Handys entlang, um den Kleber zu durchtrennen.
-
Lass das Öffnungswerkzeug in der oberen linken Ecke, damit sich die Klebeschicht nicht wieder versiegelt.
-
-
-
Setze ein viertes Öffnungswerkzeug an der oberenen linken Ecke des Handys ein.
-
Schiebe das Plektrum am oberen Rand des Handys entlang, um den Kleber unter der Rückglasabdeckung zu durchtrennen und lass es dann in der oberen rechten Ecke stecken.
-
-
-
Setze ein fünftes Öffnungswerkzeug an der oberen rechten Ecke der Rückglasabdeckung ein.
-
Schiebe das Öffnungswerkzeug an der rechten Seite des Handys entlang, um den verbleibenden Kleber zu durchtrennen.
-
-
-
Hebe vorsichtig die Rückglasabdeckung an, so dass du an den Stecker des Flachbandkabels vom Näherungssensor neben der Rückkameraeinheit herankommst.
-
-
-

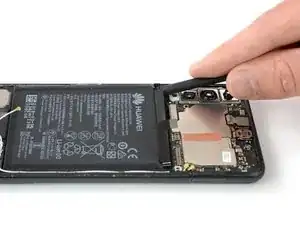

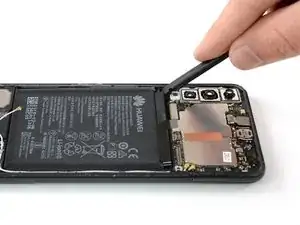

Heble das Flachbandkabel des Näherungssensors mit dem flachen Ende des Spudgers hoch und löse es ab.
-
-
-
Setze ein Plektrum unter die linke Seite der Abdeckung der Hauptplatine ein, wo auch die NFC-Antenne sitzt.
-
Schiebe das Plektrum zur linken oberen Ecke des Smartphones und verdrehe es, so dass sich die Abdeckung aus ihren Kunstoffrasten löst.
-
-
-
Wiederhole das Ganze an der rechten Kante, verdrehe das Plektrum, um die Abdeckung der Hauptplatine hochzuhebeln.
-
-
-

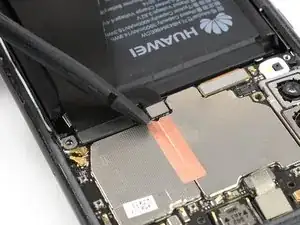

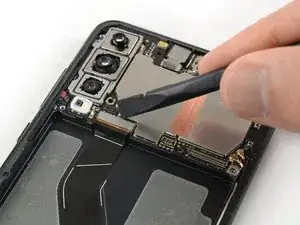

Heble das Flachbandkabel des Akkus mit dem flachen Ende des Spudgers hoch und trenne es ab.
-
-
-
Trenne das Antennenkabel mit einer Pinzette ab.
-
Hole das Antennenkabel mit einer Pinzette aus ihrer Führung.
-
-
-

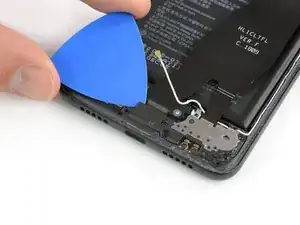

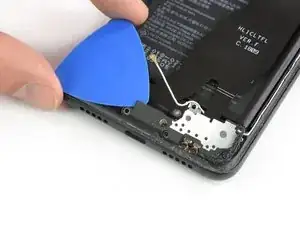

Schiebe ein Plektrum unter die linke Seite der Abdeckung der Tochterplatine und beginne, sie hochzuhebeln, bis du sie gut fassen kannst.
-

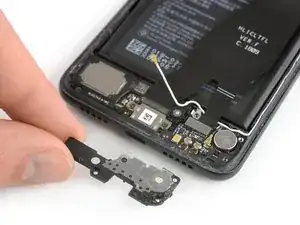

Entferne die Abdeckung der Tochterplatine.
-
-
-

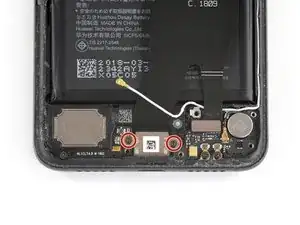

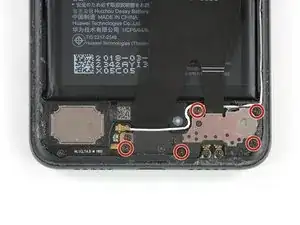

Entferne die beiden Kreuzschlitzschrauben #00 (3,4 mm Länge) auf beiden Seiten des USB-C Ports.
-
-
-
Heble das obere Ende des Zwischenverbindungs- und Ladebuchsen-Kabels mit dem flachen Ende des Spudgers hoch und trenne es ab.
-
-
-
Heble das untere Ende des Zwischenverbindungs- und Ladebuchsen-Kabels mit dem flachen Ende des Spudgers hoch und trenne es ab.
-

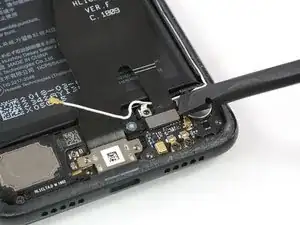

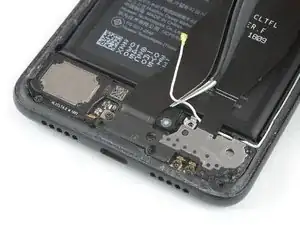

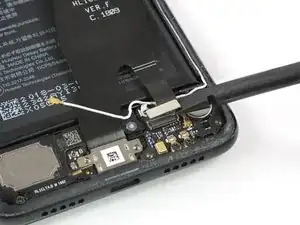

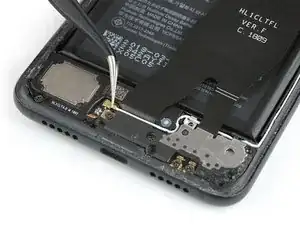

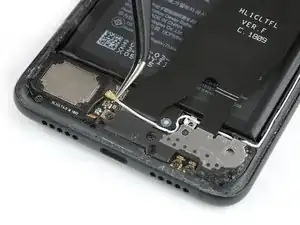

Biege das Antennenkabel mit einer Pinzette aus dem Weg.
-
-
-

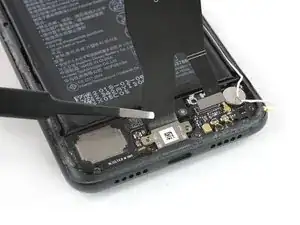

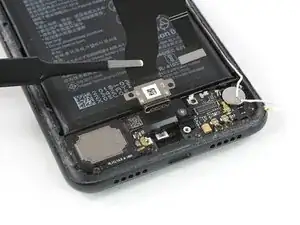

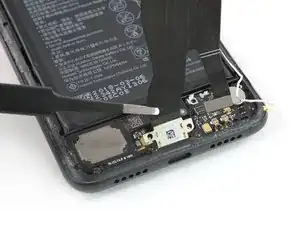

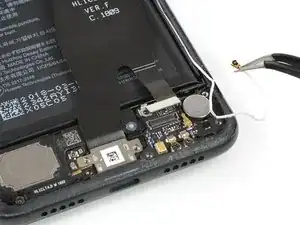

Ziehe die Ladebuchse mit einer Pinzette aus ihrer Vertiefung.
-
Entferne das Zwischenverbindungskabel inklusive der Ladebuchse.
-
-
-

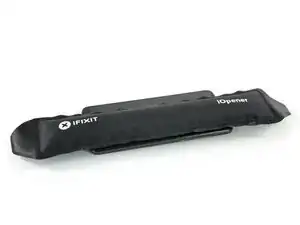

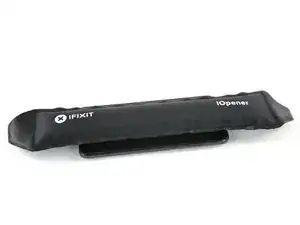

Benutze einen iOpener, um die Klebeschicht unter dem Akku zu lockern. Lass den iOpener für mindestens zwei Minuten auf dem Display liegen.
-

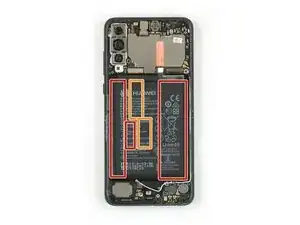

Verwende den Spudger im folgenden Schritt nur in den rot markierten Bereichen, dort ist der Akku festgeklebt.
-
Vermeide den orangenen Bereich! Hier verläuft das Display-Flachbandkabel.
-
-
-

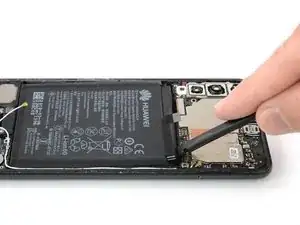

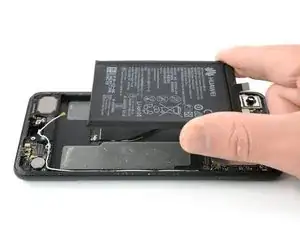

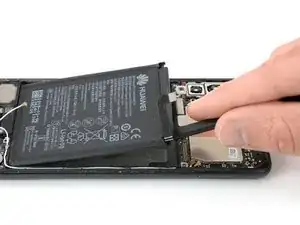

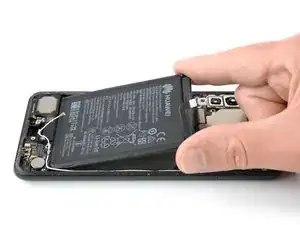

Setze das flache Ende des Spudgers an der linken oberen Ecke des Akkus an und fang an, ihn abzuhebeln.
-
Fahre an der linken Seite des Akkus nach unten und löse ihn so von der Klebeschicht.
-
-
-

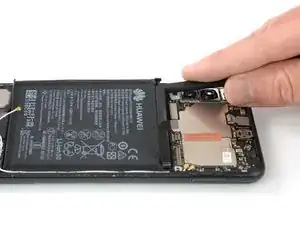

Führe den Spudger an der rechten oberen Ecke des Akkus ein und fang an, ihn abzuhebeln.
-
Arbeite dich weiter nach unten vor, bis ans untere Ende des Akkus, um die gesamteKlebeschicht zu lösen.
-
-
-

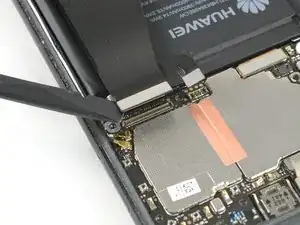

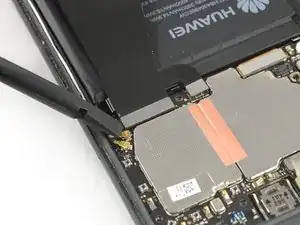

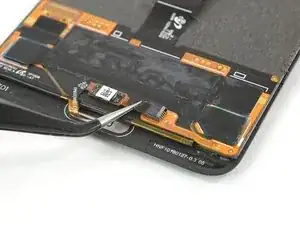

Benutze das flache Ende eines Spudgers, um das biegsame Display-Kabel an der unteren linken Seite der Hauptplatine hochzuhebeln und damit die Verbindung zu trennen.
-
-
-
Bereite einen iOpener vor und lege ihn für mindestens zwei Minuten auf das Display, um die darunterliegende Klebeschicht zu lösen.
-
Bringe überlappende Streifen durchsichtiges Paketklebeband auf dem Display auf, bis die gesamte Oberfläche damit bedeckt ist.
-
Das hält Glassplitter zurück und bietet eine stabile Struktur, wenn das Display anschließend hochgezogen und angehoben wird.
-
-
-

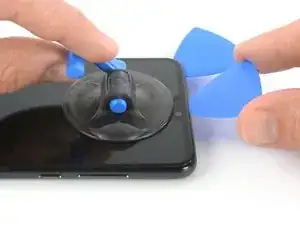

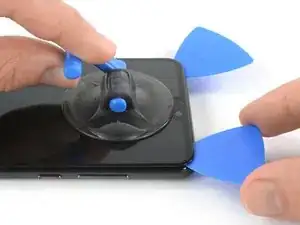

Sobald der Bildschirm handwarm ist, bringe den Saugnapf an der oberen Kante des Telefons an.
-

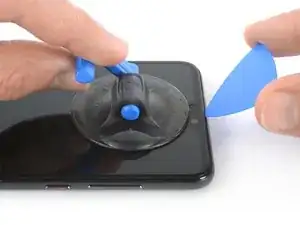

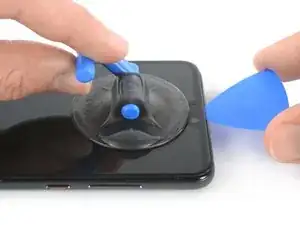

Zieh den Saugnapf nach oben und schiebe ein Plektrum in die Lücke zwischen Glas und Kunststoffblende. Fange damit an, den Kleber zu zerschneiden, indem du das Plektrum in Richtung obere linke Ecke schiebst.
-
-
-

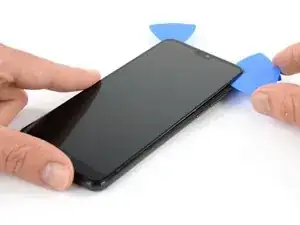

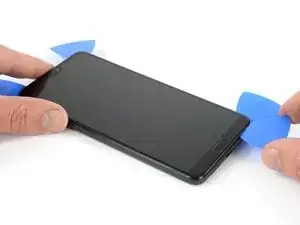

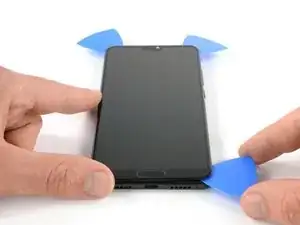

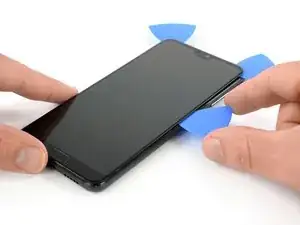

Setze ein zweites Plektrum ein und schiebe es in die obere rechte Ecke des Telefons.
-
Lass die zwei Plektren an Ort und Stelle, um zu verhindern, dass sich die Klebeschicht wieder verbindet.
-
-
-
Füge jetzt ein drittes Plektrum an die obere rechte Seite des Handys ein.
-

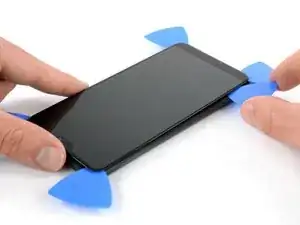

Schiebe das Plektrum hinunter zur unteren rechten Ecke, um den gesamten Kleber zu zerschneiden. Lass es anschließend dort, um ein Wiederverschließen der Klebeschicht zu verhindern.
-
-
-

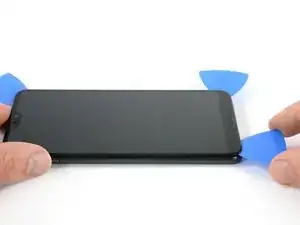

Schiebe ein viertes Plektrum in die untere rechte Ecke.
-
Schiebe nun lediglich die Spitze des Plektrums entlang der unteren Kante des Smartphones, um den Home-Button nicht zu beschädigen.
-
Belasse das Plektrum in der unteren linken Ecke, um die Klebeschicht am Wiederverschluss zu hindern.
-
-
-
Setze ein fünftes Plektrum ein und schiebe es entlang der linken Kante des Handys, um den verbleibenden Kleber zu zerschneiden.
-
-
-

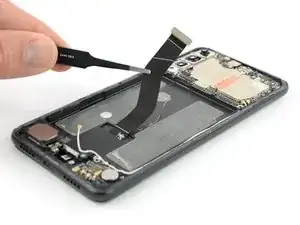

Benutze eine Pinzette, um das Display-Flexkabel vom Rahmen abzulösen.
-

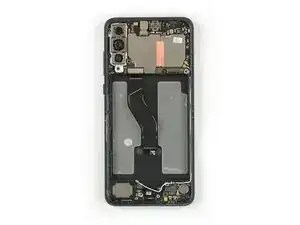

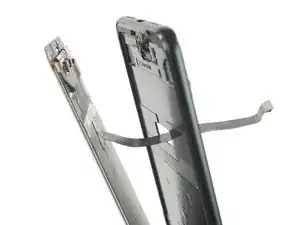

Fädel das Display-Flexkabel durch die Lücke im Rahmen und entferne den Bildschirm.
-
-
-

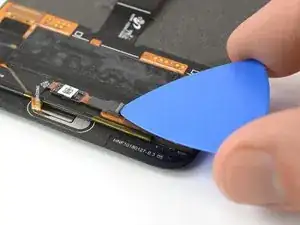

Benutze ein Plektrum, um die schwarze Lasche des Home-Button ZIF-Verbindungssteckers zu lösen.
-
-
-

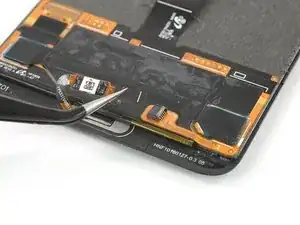

Benutze eine Pinzette, um vorsichtig das Home-Button Flex-Kabel aus seinem ZIF-Verbindungsstecker zu ziehen.
-
-
-
Drücke mit einem Spudger die Hinterseite des Home-Buttons nach vorne, bis er sich vom Bildschirm löst.
-
Schnapp dir vorsichtig den Home-Button und fädel sein Flex-Kabel durch den Spalt im Bildschirm.
-
Entferne den Home-Button.
-
Vergleiche Dein Ersatzteil mit dem Originalbauteil - es kann sein, dass du noch Komponenten übertragen oder Schutzfolien von dem neuen Teil entfernen musst, bevor du es installierst.
Der neue Bildschirm wird am Besten mit Klebstoff befestigt. Trage den Kleber auf den Kunststoffrahmen auf, führe dann das Display-Kabel vorsichtig durch die Lücke durch. Richte den Bildschirm gerade aus und drücke ihn fest an seinen Platz.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Falls möglich, schalte dein Handy an und teste deine Reparatur, bevor du neuen Kleber aufbringst und das Gerät wieder versiegelst.
