Huawei P30 Pro Display & Touchscreen tauschen

Schalte vor Beginn der Reparatur das Handy aus.

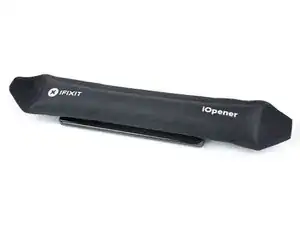

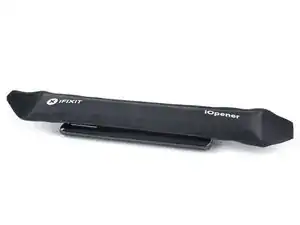

Lege einen erwärmten iOpener auf die Rückseite des Smartphones, damit der Kleber weich wird. Lasse ihn dort mindestens zwei Minuten lang einwirken.

Befestige einen Saugheber soweit wie möglich am Rand unten an der Rückseite.

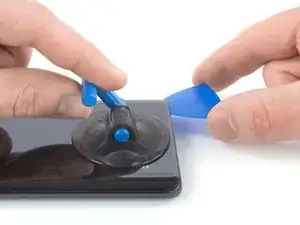

Hebe die Rückseite etwas an, so dass ein kleiner Spalt zwischen der Rückseite und dem Rahmen entsteht.

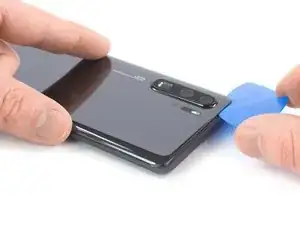

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum zur unteren rechten Ecke hin.

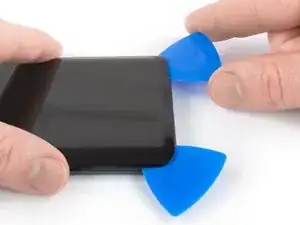

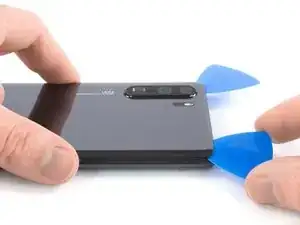

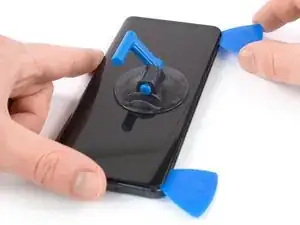

Setze ein zweites Plektrum ein und schiebe es zum Auftrennen des Klebers zur unteren linken Ecke hin.

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die untere linke Ecke ein.

Schiebe die Spitze des Plektrums an der linken Seite entlang nach oben und trenne den Kleber auf.

Lasse das Plektrum in der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Wenn der Kleber zäh wird, ist er wahrscheinlich abgekühlt. Erwärme ihn nochmals mit dem iOpener.

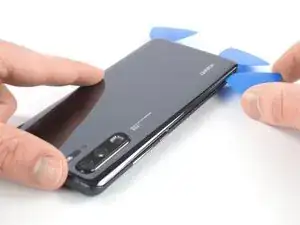

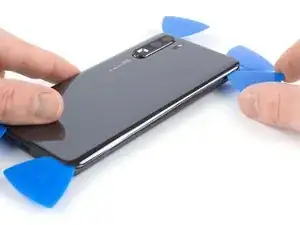

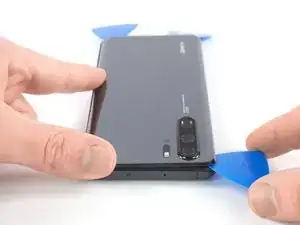

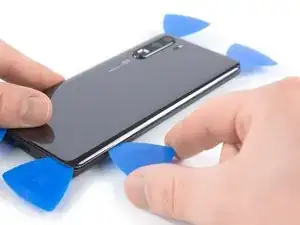

Setze ein viertes Plektrum in die obere linke Ecke der Rückseite ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

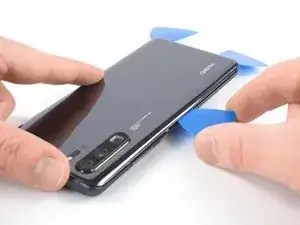

Setze ein fünftes Plektrum in die obere rechte Ecke des Smartphones ein.

Schiebe das Plektrum an der rechten Seite entlang nach unten, um den restlichen Kleber aufzutrennen.

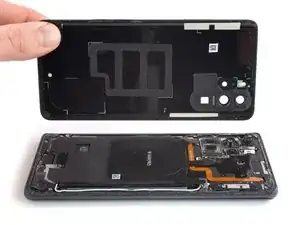

Hebe die Rückseite hoch und entferne sie.

Bevor du neue Klebestreifen anbringen kannst, musst du erst alle Klebstoffreste vom Smartphone beseitigen. Reinige die Klebeflächen mit Isopropylalkohol und einem fusselfreien Tuch.

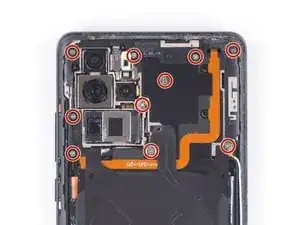

Entferne die zehn Kreuzschlitzschrauben #00 (Länge 4,3 mm).

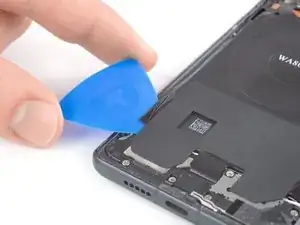

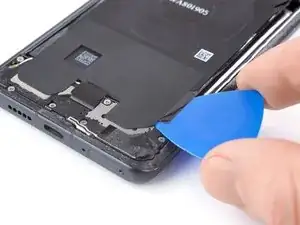

Schiebe ein Plektrum unter den schwarzen Klebestreifens unten rechts an der Ladespule.

Löse den Klebestreifen behutsam mit dem Plektrum ab.

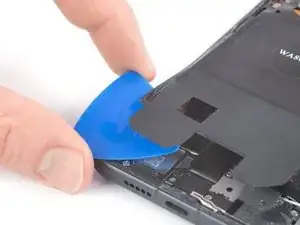

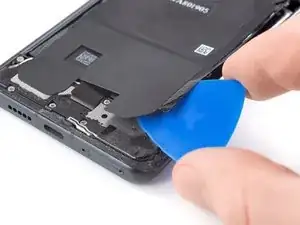

Schiebe ein Plektrum unter den schwarzen Klebestreifen unten links an der Ladespule.

Löse den Klebestreifen behutsam mit dem Plektrum ab.

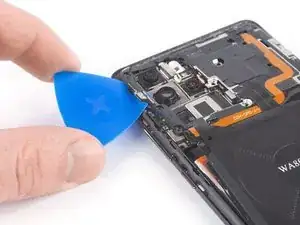

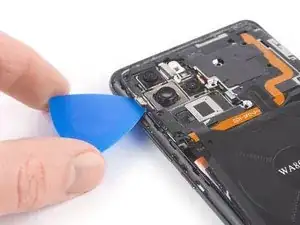

Schiebe ein Plektrum unter die linke Seite der Abdeckung der Hauptplatine.

Verdrehe das Plektrum ein wenig, so dass sich die linke Seite der Abdeckung der Hauptplatine ablöst.

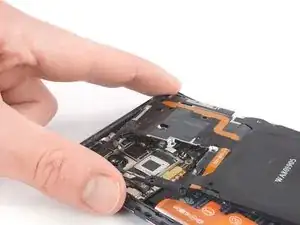

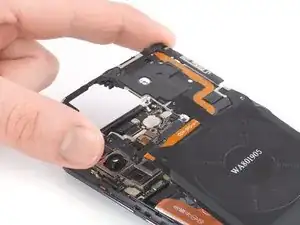

Drücke die Abdeckung der Hauptplatine aus ihrer Befestigung an der Oberkante des Smartphones heraus. Beginne damit an der linken oberen Ecke.

Entferne die Abdeckung der Hauptplatine zusammen mit dem NFC und der Ladespule.

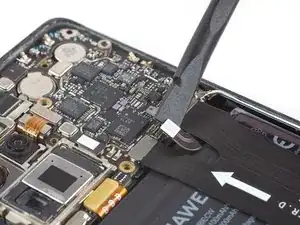

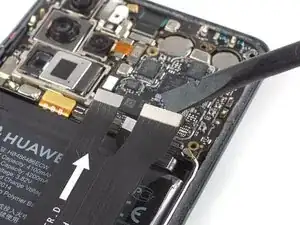

Heble den Akkustecker mit einem Spudger hoch und trenne ihn ab.

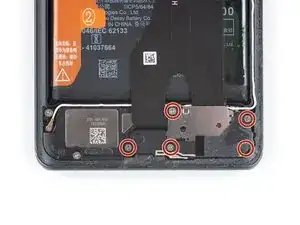

Entferne die fünf Kreuzschlitzschrauben #00 (Länge 4,3 mm).

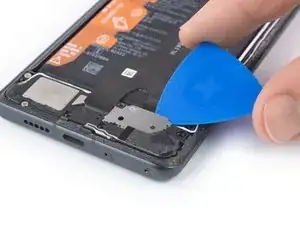

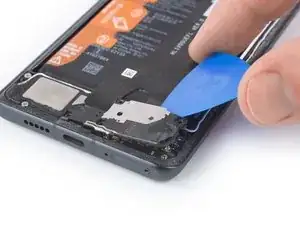

Schiebe ein Plektrum unter die Oberkante der Abdeckung der Tochterplatine.

Verdrehe das Plektrum ein wenig, so dass sich die Abdeckung der Tochterplatine löst. Heble sie dann hoch.

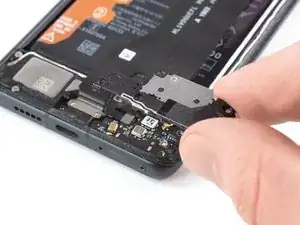

Entferne die Abdeckung der Tochterplatine.

Heble den linken Stecker am Haupt-Flachbandkabel mit dem Spudger hoch und löse ihn von der Hauptplatine ab.

Heble den rechten Stecker am Haupt-Flachbandkabel mit dem Spudger hoch und löse ihn von der Hauptplatine ab.

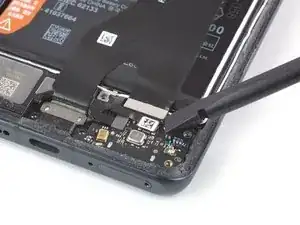

Heble den Stecker am Haupt-Flachbandkabel mit dem Spudger hoch und löse ihn von der Tochterplatine ab.

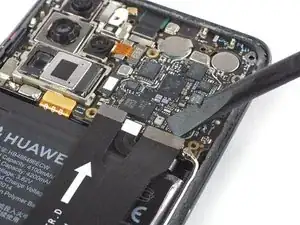

Hebe das Haupt-Flachbandkabel inklusive der Ladebuchse hoch und ziehe es zum Ablösen in Richtung der Hauptplatine.

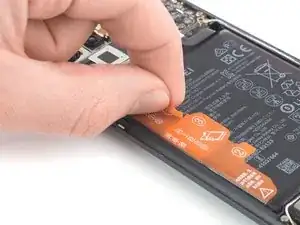

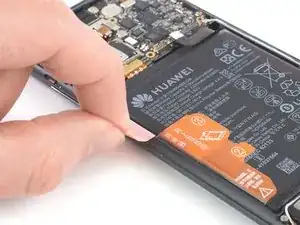

Ziehe den orangenen Klebestreifen, markiert mit einer 1, vom Akku ab. Das orangene Klebeband wird entlang einer perforierten Linie reißen.

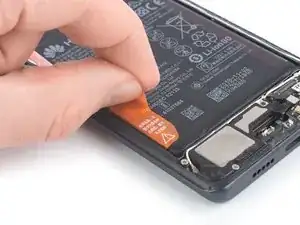

Ziehe den orangenen Klebestreifen, markiert mit einer 2, vom Akku ab. Der orangene Klebestreifen wird an der kleinen perforierten Linie reißen.

Ziehe den orangenen Klebestreifen, markiert mit einer 3, vom Akku ab.

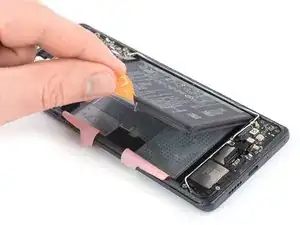

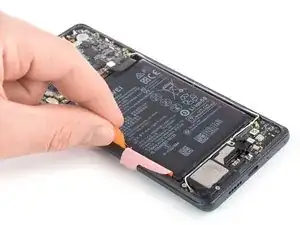

Ziehe den orangenen Klebestreifen nach oben, um den Akku aus der Aussparung zu heben.

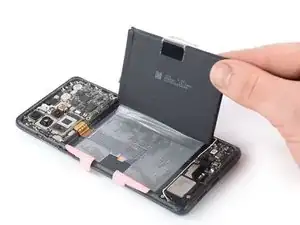

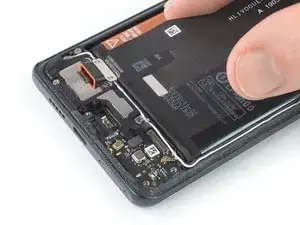

Klappe den Akku nach oben in eine aufrechte Position.

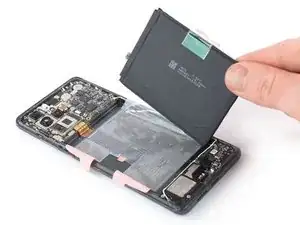

Ziehe den Akku vom restlichen Kleber ab.

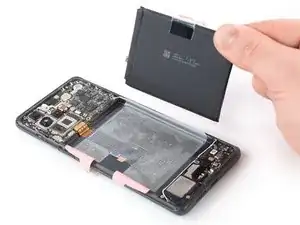

Entferne den Akku.

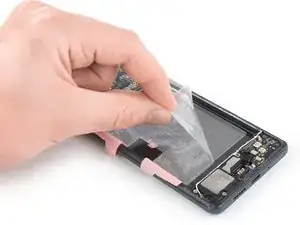

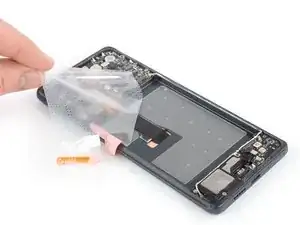

Ziehe den Klebestreifen des Akkus vom Mittelrahmen ab.

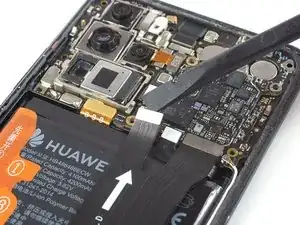

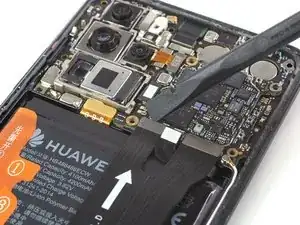

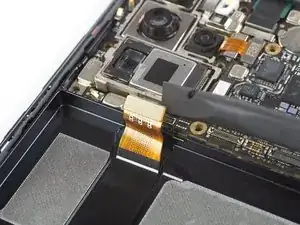

Heble das Flachbandkabel zum Display mit dem Spudger hoch und löse es von der Hauptplatine ab.

Lege einen erwärmten iOpener auf das Display und die Ränder des Smartphones. Lasse ihn dort mindestens zwei Minuten lang einwirken, so dass der Kleber sich löst.

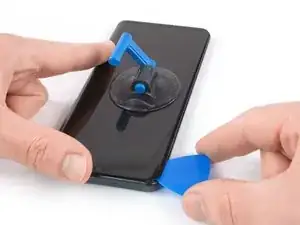

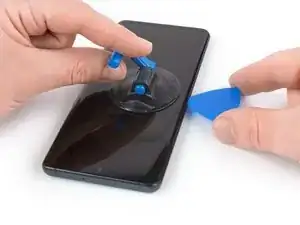

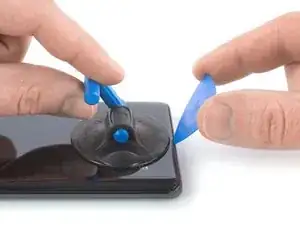

Wenn sich das Display warm anfühlt, dann bringe einen Saugheber am linken Rand des Smartphones an.

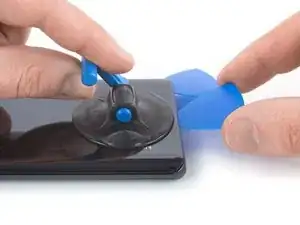

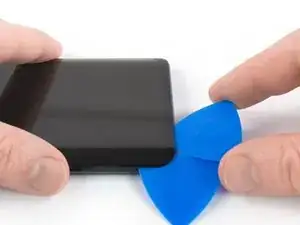

Ziehe am Saugheber nach oben und setze ein Plektrum in den Spalt zwischen dem Displayglas und dem Kunststoffrahmen ein.

Schiebe das Plektrum zur oberen linken Ecke des Smartphones hin und trenne den Kleber auf.

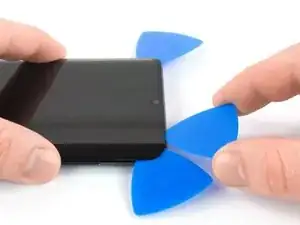

Setze ein zweites Plektrum ein und schiebe es zum Auftrennen des Klebers zur unteren linken Ecke hin.

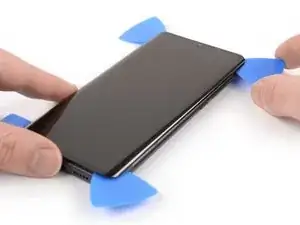

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante des Handys entlang.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

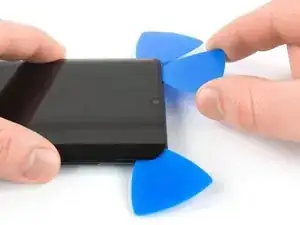

Setze ein viertes Plektrum in die untere rechte Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des Klebers entlang der rechten Seite nach unten.

Wenn das Auftrennen schwergängig wird, dann erwärme den iOpener und lege ihn nochmals auf.

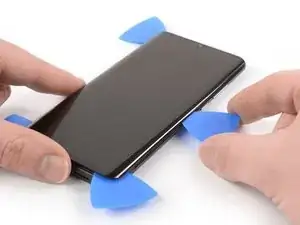

Setze ein fünftes Plektrum in die obere rechte Ecke des Smartphones ein.

Schiebe das Plektrum zum Auftrennen des letzten Klebers an der Oberkante des Smartphones entlang.

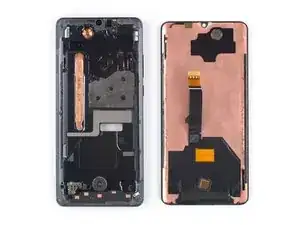

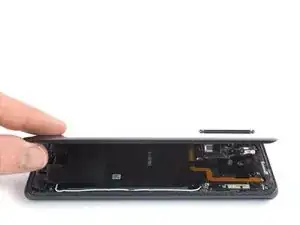

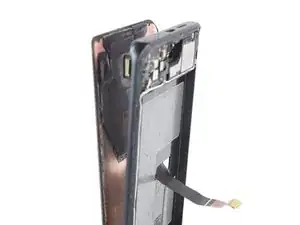

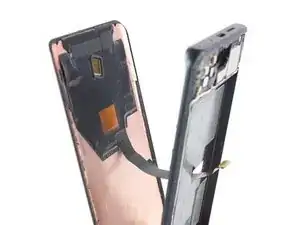

Führe das Displaykabel durch die Öffnung im Mittelrahmen und entferne das Display.
