Huawei P8 Display Austausch

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 3
Huawei P8 Display Austausch

Schwierigkeitsgrad

Mittel

Schritte

16

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diesen Guide um das Display deines Huawei P8 zu entfernen und aus zu tauschen.

  1. PUFjUjuOX5ycqLco
    PUFjUjuOX5ycqLco
    JINuUI6bTQLRRmvS

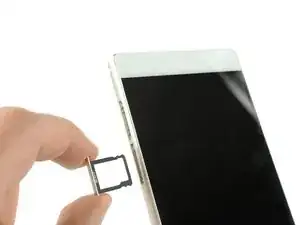

    • Schalte zuerst dein Handy aus.

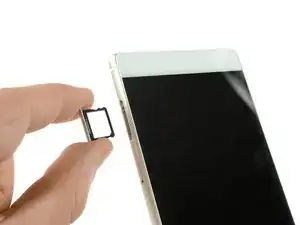

    • Entferne deinen SD- sowie SIM-Kartenhalter.

  2. ZrENCNWK2udYrwwP

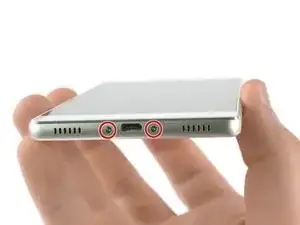

    • Entferne beide Torx T2 Schrauben links und rechts neben der Micro-USB Buchse.

    • Ist das Glass gesprungen, kannst du mithilfe von etwas Klebeband auf deinem Display anbringen, um deine Augen vor Glassplittern schützen und auch einen besseren Halt bekommen, um das Gerät zu öffnen.

    Pour ma part le Huawei P8 que j’ai démonté comprenait des vis T3 et non P2 ainsi qu’un port micro USB et non USB type C.

    Easy Repair -

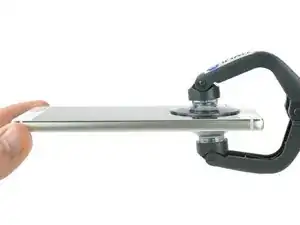

  3. OijPFREhO2dRQDpc
    OijPFREhO2dRQDpc
    KBvXGgAPZLE3MrsI

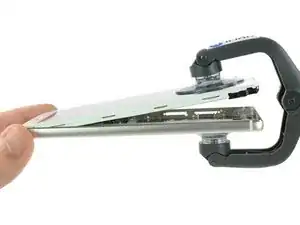

    • Verwende ein iSclack oder Saugheber, um das Rückteil vom Display mit seinen Komponenten zu trennen.

  4. GbGcoSPhdZ16qlWV

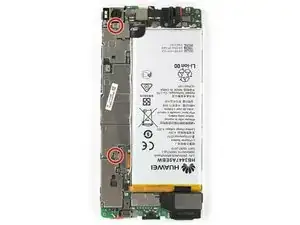

    • Entferne die beiden Kreuzschlitz #00 Schrauben, welche die Metallklammern über dem Display-, Batterie und Frontkamerakabel fixieren.

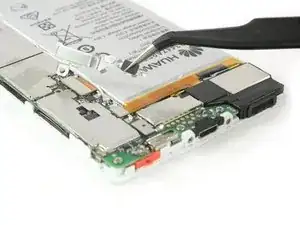

  5. Je4uWGCnxFjHgoaR
    Je4uWGCnxFjHgoaR
    FFAtoeC5fSWZovoU
    CJhkB26TgdfJe2oJ

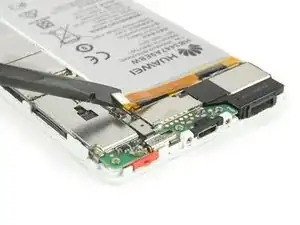

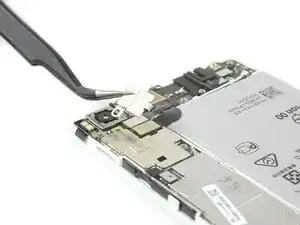

    • Verwende eine Pinzette, um die Metallklammer über dem Display- und Batteriekabel, zu entfernen.

    • Benutze einen Spudger, um den Stecker der Batterie zu lösen.

    • Entferne die Metallklammer, welche den Stecker der Frontkamera abdeckt.

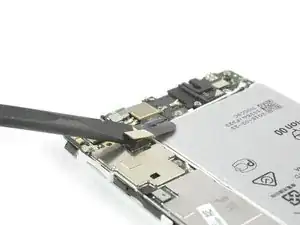

  6. CL4WYsLw2mOrBhmb
    CL4WYsLw2mOrBhmb
    GuYMDEripQVi5IBe
    lv5TgJ2biKQqJyE4

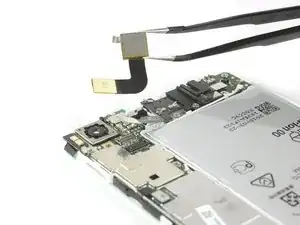

    • Löse den Stecker der Kopfhöreranschlusses sowie den der Frontkamera.

    • Lege die Frontkamera zur Seite.

  7. LctKaDTS4k3MSohm
    LctKaDTS4k3MSohm
    e1vQwmOtIqRjYXQb
    Qm42CDgQDi15HPIa

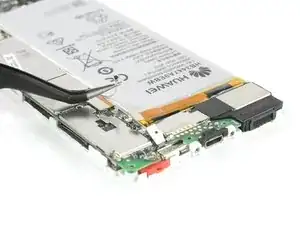

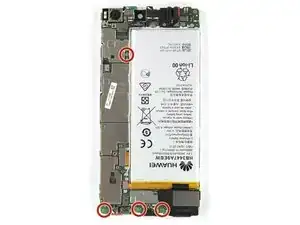

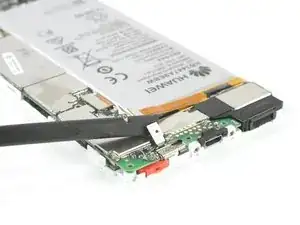

    • Entferne die vier Kreuzschlitz #00 Schrauben, welche das Motherboard deines Huawei P8 fixieren.

    • Löse den Stecker des Vibrationsmotors.

    • Ziehe den Stecker des Antennenkabels ab.

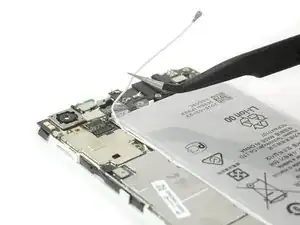

  8. lfhNLtjeL2FpNH1u
    lfhNLtjeL2FpNH1u
    cYNaxMdBlFgE2Gsh
    TX3JF1UpTAXG661B

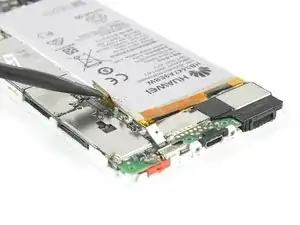

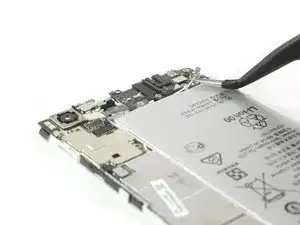

    • Löse den Stecker des Displaykabels mithilfe eines Spudgers.

    • Verwende eine Pinzette, um das Antennenkabel ab zu lösen und es zu entfernen.

  9. cXcY2Gl1wwy3LgUW
    cXcY2Gl1wwy3LgUW
    RLWjSICs2a32erAP

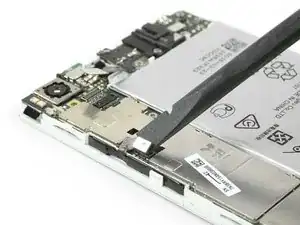

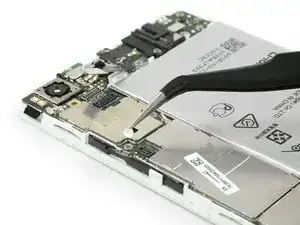

    • Benutze einen Spudger, um den Stecker des Power- sowie Lautstärkenschalters zulösen.

    • Entferne den Flüssigkeitsindikator, von der letzten Schraube, die das Mainboard fixiert.

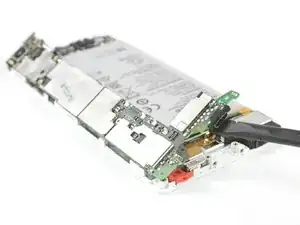

  10. pdsaOWFbHLM4al1x
    pdsaOWFbHLM4al1x
    BlJnsJwvPJHXUApF

    • Entferne die Kreuzschlitz #00 Schraube.

    • Hebe das Mainboard mit einem Spudger heraus und entferne es.

  11. XZUc4BPaPllDgTTG
    XZUc4BPaPllDgTTG
    yEQdMEWPQQHZ3ur3
    YSn5T1OEt4RlVHWH

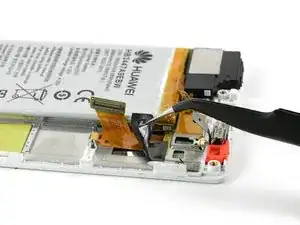

    • Entferne das Klebeband, welches das Flexkabel des Displays abdeckt.

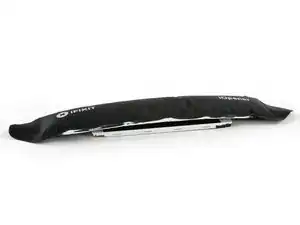

    • Löse den Klebstoff unter dem Display mit einem iOpener.

    • Achte dabei besonders auf die Berreiche ober- sowie unterhalb des Displays.

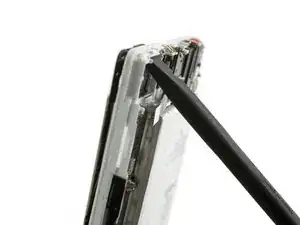

    • Ist der Klebstoff weich genug, kannst du von der Rückseite her durch die Kameraaussparung mit einem Spudger zwischen Rahmen und Display gelangen.

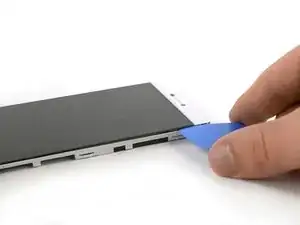

  12. sEH1Eo1qoe5D4sWK
    sEH1Eo1qoe5D4sWK
    XplDhQjynbGZZPmW
    vRJONsshCMCcvhrS

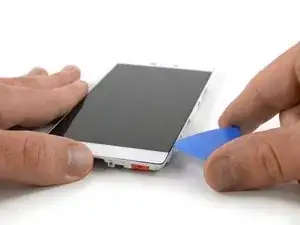

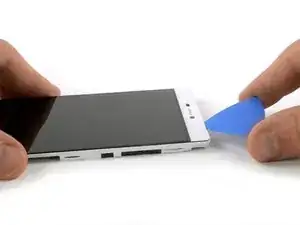

    • Stecke eine Opening Pick in die entstandene Lücke zwischen Display und Rahmen.

    • Schiebe die Spitze des Opening Picks unter das Display und führe es an der rechten Seite des Rahmens entlang, um das Display und den Rahmen zu trennen.

  13. 4rPTwubEuZ2N41N5
    4rPTwubEuZ2N41N5
    JGeGi3u12sxGjjE6

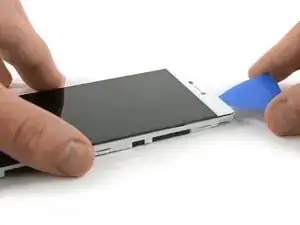

    • Führe ein zweites Opening Pick im oberen Bereich zwischen Display und Rahmen ein und löse dort den Klebstoff.

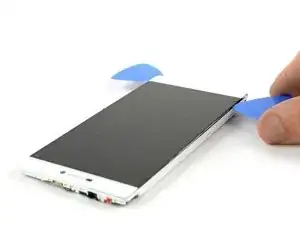

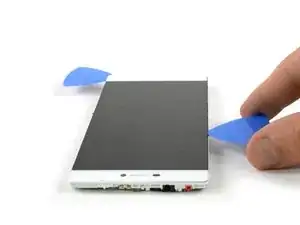

  14. ZoWq1S4TeuCNmfV2
    ZoWq1S4TeuCNmfV2
    sfLZwwYPifCsVsrx
    NncXxFWMI2pOjgij

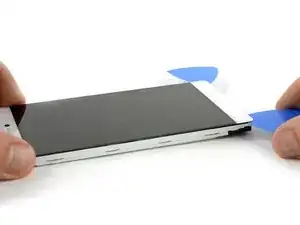

    • Verwende nur die Spitze des Opening Picks, um es entlang der linken Seite des Rahmen zu ziehen und das Display zu lösen.

  15. j4aWPURvRei2fCr2
    j4aWPURvRei2fCr2
    ZIvKfYNbwWZlQYdD

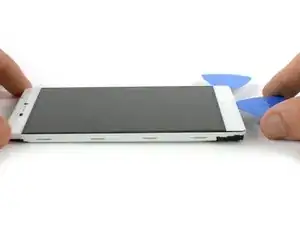

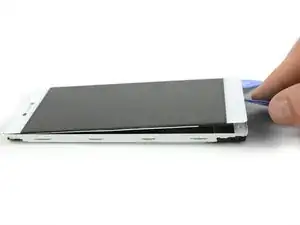

    • Löse den Klebstoff unterhalb des untern Displaybereiches.

    • Drehe das Opening Pick leicht zu Seite, um das Display von dem Rahmen zu trennen.

    • Solltest du hierbei bemerken, dass sich das Display noch nicht lösen lässt, kannst du mit einem iOpener den Klebstoff erneut lösen und ein weiteres mal mit einem Opening Pick den Rahmen entlang fahren.

  16. QAYimqfXVwGWMAD5
    QAYimqfXVwGWMAD5
    ZOwXaRFQUZPlARL3

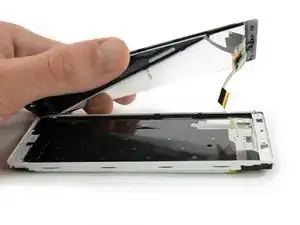

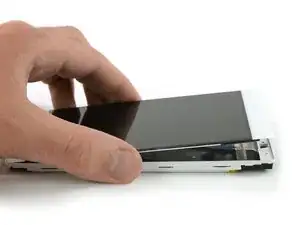

    • Hebe das Display an und entferne es.

    • Das Displaykabel lässt sich hierbei problemlos durch die Aussparung im Mittelrahmen des Smartphones führen.

Abschluss

Folge diesem Guide in umgekehrter Reihenfolge umdein Gerät wieder zusammen zu bauen. Solltest du dabei Klebstoff entfernt haben bringe ihn an den nötigen Stellen wieder an.
